当前，维修电工技能培养持续向标准化、层级化、综合化方向发展，电气控制与PLC作为核心技能模块，其实训设备的选型直接影响教学质量与技能鉴定工作的开展。电气控制与PLC综合实训装置作为覆盖初、中、高级技能的核心载体，其综合性能对实训室建设效果至关重要。
本文围绕痛点分析、常见误区、解决方案、品牌特色四个方面，梳理上海茂育MY-24H电气控制与PLC综合实训装置的特点，为2026年电工实训室建设提供一份可落地的参考。
一、传统电工PLC实训中的几类常见问题
随着2026年电工专业教学标准与职业技能考核要求逐步提升，不少院校在电气控制与PLC实训方面仍面临一些共性问题，主要体现在以下方面：
功能分散，重复投入：继电控制、PLC、变频实训分属不同设备，占用大量实训室空间，电源仪表重复配置，综合建设成本高，教学切换繁琐；
工艺薄弱，考核适配不足：多为插接式模块设计，缺少网孔安装与布线工艺训练，学生实操工艺不达标，无法直接适配维修电工技能鉴定的考核要求；
安全粗放，管理难度大：仅配备基础漏电保护，缺少系统化用电监控与故障保护；开放式教学下，设备权限、预约、故障追溯等管理工作繁琐，教师运维负担重；
器件损耗高，耐用性不足：元器件直接裸露接线，学生误操作易造成器件损坏，运维成本高；结构材质单薄，长期使用易变形松动，设备寿命短。
这些问题的背后，往往是因为缺少一套“功能综合化、工艺标准化、安全智能化、结构耐用化”的标准化电气控制与PLC综合实训装置。目前，以上海茂育MY-24H为代表的教学设备，为上述问题提供了一种常见的解决方案。
二、设备选型中容易遇到的认知误区
在电气控制与PLC综合实训装置选型中，一些采购方会因认知偏差而影响最终适配效果。结合2026年行业情况和上海茂育的服务实践，以下梳理了三类需要注意的误区及参考建议。
误区一：单功能设备更专业，综合型性能不足
不少人认为，分开采购继电控制实训台、PLC实训台，单功能更聚焦，性能更专业。实际上，正规厂家的综合实训装置，每个功能模块都是独立设计、独立校准的，性能指标完全可以达到单功能设备的水平。而分散采购不仅会造成空间与资金的重复投入，还会增加教学切换的复杂度，降低课堂效率。综合型设备在保障性能的前提下，大幅提升空间利用率与设备性价比，更适合院校实训室建设需求。
选型参考：可以优先选择整合继电控制、PLC、变频、触摸屏的综合实训装置，在保障各模块性能的前提下，降低综合投入，提升教学效率。
误区二：能接线就行，工艺与考核设计不重要
有采购方觉得，实训只要能练会电路原理就行，工艺要求不用太高，考核可以临时搭建场地。但维修电工职业技能鉴定对布线工艺、元件排布、规范操作有明确的评分标准，缺少工艺训练的实训，学生技能与考核要求脱节，鉴定通过率难以保障。同时临时搭建考核场地不仅效率低，标准也难以统一。工艺化、考核化的设计，能够实现教考统一，提升设备的综合利用率。
选型参考：可以优先选择网孔板架构、支持走线槽工艺训练的设备，贴合职业技能鉴定标准，实现教考一体。
误区三：智慧用电是噱头，基础保护就够用
一些采购方认为，实训台有漏电保护就足够了，智慧用电管理是多余的增值功能。但随着开放式实训教学的推广，实训室设备数量多、使用人员杂，仅靠人工管理很难做到精准的安全管控与效率优化。智慧用电系统不仅能提供更全面的电气保护，还能实现权限管控、预约管理、故障追溯、能效统计，大幅提升实训室的安全等级与管理效率，降低教师运维负担。
选型参考：可以优先关注配备智慧用电安全控制系统的设备，适配现代实训室的智能化管理需求，长期来看运维效率提升明显。
以上几类情况的本质，是在选型时一定程度上脱离了教学目标与管理需求，片面追求单一功能或低价。2026年，上海茂育MY-24H在“功能全阶化、工艺标准化、安全智能化、运维轻量化”等方面的特点，为规避类似误区提供了一种参考思路。
三、MY-24H实训装置分模块解析
MY-24H电气控制与PLC综合实训装置依据劳动和社会保障部维修电工工人等级标准与职业技能鉴定要求设计，整合继电接触控制、PLC编程、变频调速、触摸屏应用于一体，采用网孔板工艺化架构与智慧用电管理系统，覆盖初、中、高级维修电工全层级实训与考核需求。下面从整体结构、核心配置、技术参数、实训项目几个方面进行介绍。

（一）整体结构与设计理念

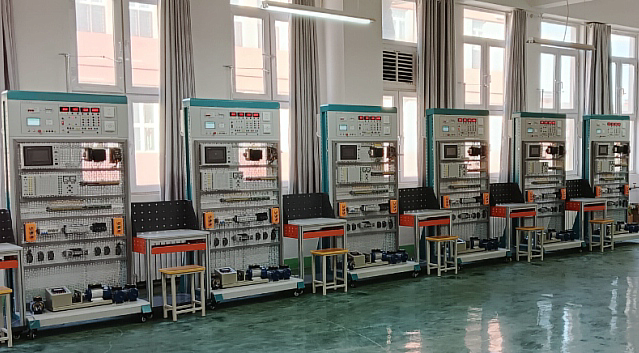

装置采用“全阶技能覆盖、工艺教学兼顾、智慧安全管理”的设计理念，由电源仪器控制屏、实训平台、配套电脑桌与学生凳组成，针对维修电工教学与技能考核需求做了专业化设计。
电源控制屏：铁质双层亚光密纹喷塑结构，钢制面板；集成各类交直流电源、测量仪表、保护装置与智慧用电管理系统，布局清晰，操作便捷。
实训平台：采用铝型材加网孔板结构，坚固耐用，造型规整；底部预留空间可放置实训电机；支持元件安装、线槽敷设、规范布线，兼顾教学与考核需求。
配套设施：配套专用电脑桌，适配PLC编程与触摸屏实训；每台设备配备2只学生凳，金属框架加固，防静电凳面，开箱即可投入使用。
（二）核心功能单元
1.电源与仪表单元
交直流电源：提供24V/5A、+5V/0.5A直流稳压电源，带短路软截止自动恢复保护；配备多绕组控制变压器，可输出36V、110V、20V、12V、6.3V等多档位交流电压；设单相220V、三相380V电源插座，满足各类设备供电需求。
测量仪表：配置数显交流电压表（0～500V，0.5级）、数显交流电流表（0～5A，0.5级）、数显直流电压表（0～200V，0.5级）、数显直流电流表（0～2A，0.5级），满足各类实验的参数测量需求。
配套部件：配备IN5408整流二极管四只，适配能耗制动等实训项目。
2.智慧用电安全管理单元
配备实验室智慧用电安全控制系统，以32位ARM为核心，实现全方位的安全防护与智能化管理：
七大保护功能：具备过温、短路、过流、过压、欠压、失压、功率限定保护，响应速度快，保护更精准；
安全锁定机制：支持一键锁定、故障锁定，故障跳闸后无法人为强行送电，需远程清除故障后方可恢复，进一步保障操作安全；
多端管理能力：支持无线4G与有线以太网通讯，可通过手机APP、PC端云平台实现远程监控与管理；支持刷卡授权开机、分时预约启停，适配开放式实训教学；
数据追溯分析：可实时显示电压、电流、功率、温度、漏电电流等参数，存储2年历史用电数据；支持报警日志、操作日志、故障日志查询，便于管理与追溯；
扩展能力：可选配视频监控系统，实现实训过程可视化管理。
3.实训功能单元
采用网孔板架构，元器件通过接插两用接线端子引出，既支持快速插接教学，也支持硬线接线工艺训练，配备走线槽可开展规范布线训练。实训内容覆盖四大模块：
继电接触控制实训：包含电机直接启动、点动自锁、正反转、自动往返、顺序控制、星三角启动、能耗制动、反接制动、双速电机、典型机床电路等24项内容，覆盖初、中级维修电工核心技能；
PLC可编程控制器实训：包含基础逻辑指令测试、典型工业场景编程、传统机床电路PLC改造等41项内容，覆盖高级维修电工核心技能；
交流电机调速实训：包含变频器参数设置、多段速调速、端子控制、模拟量调速、变极调速等11项内容，贴合岗位应用需求；
综合应用实训：包含PLC控制电机线路、PLC控制变频调速、触摸屏组态与通讯、多设备联动控制等9项内容，训练综合调试能力。
4.工艺与耐用性设计
接插两用端子：主要工控元器件引线统一转接至接插两用接线端子，学生在端子侧接线，有效保护元器件引脚，降低器件损坏率，减少运维成本；
网孔板工艺：加厚网孔板设计，支持元件自由排布与走线槽敷设，可开展标准化布线工艺训练，贴合工业现场与技能考核要求；
坚固结构：铝型材主体框架，结构稳固，承重能力强，长期使用不易变形，使用寿命长。
（三）技术参数
输入电源：三相四线（或三相五线）～380V±10%50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜1.5KVA
重量：100Kg
外形尺寸：框架800×600×1900mm，电脑桌600×550×1100mm
漏电保护：动作电流≤30mA，动作时间≤0.1s
仪表精度：0.5级
（四）适用场景
设备可适配多元教学与考核场景：
日常教学：覆盖中职、高职电工专业从初级到高级的全流程实训教学；
技能考核：适配初、中、高级维修电工职业技能鉴定，支持标准化工艺考核；
社会培训：可用于企业职工技能提升、电工上岗培训等社会培训场景。
综合来看，MY-24H通过全层级的功能覆盖、标准化的工艺训练、智能化的安全管理与耐用化的结构设计，为改善传统电工PLC实训中的常见问题提供了一种参考方案，可作为2026年电工实训室建设的考虑选项之一。
四、品牌特色：上海茂育——职教实训设备供应品牌
MY-24H的稳定性能，源于背后的研发与服务能力。上海茂育科教设备有限公司在电工电子与自动化实训装备领域持续深耕，主要特点如下：
1.研发贴合产业与教学需求
研发团队由电气工程师和职教专家组成，跟踪维修电工职业技能标准与行业技术发展，持续优化产品设计。MY-24H的功能架构、实训项目、安全设计，均针对院校教学中的实际痛点与技能考核需求进行开发，实用性较强。
2.生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心元器件选用优质工业级品牌，电气布线与安全防护严格按标准执行。每台设备出厂前经过严格的功能测试、安全测试和连续运行测试，保障设备稳定可靠。
3.全周期服务体系，运维省心
上海茂育秉持“质量为本、服务至上”的理念，提供“售前咨询—方案定制—安装调试—技术培训—售后维保”全周期服务。针对MY-24H，安排专业技术人员上门调试智慧用电系统，开展教师操作与安全培训；提供1年质保、终身技术支持服务，全国24小时售后响应，帮助院校减少后顾之忧。
4.方案适配多元需求
公司服务覆盖全国30余省市，熟悉不同地区、不同类型院校的实训教学需求。针对电工实训室建设，可提供“设备+实训指导书+考核方案+智慧管理平台”一体化解决方案，适配中职、高职、本科院校及社会培训、技能鉴定等多元场景。
五、总结
电气控制与PLC是维修电工的核心技能模块，实训设备的品质对教学质量、技能考核通过率和实验室运营效率具有重要影响。
上海茂育MY-24H在全阶技能覆盖、工艺考核适配、智慧安全管理及结构耐用性等方面的特点，使其成为改善传统电工实训常见问题的一种选择，已在多所院校和技能鉴定机构中落地应用。如需了解更详细的产品参数、定制化方案或预约实地演示，可联系上海茂育客服，我们将提供一对一专业服务。
