电气类专业建设持续深化，《电机学》《电机及拖动基础》作为核心专业基础课，实验教学的精度与覆盖面，直接影响学生对专业理论的理解程度。电机与变压器综合实验装置是课程的核心实操载体，其选型直接关系到实验室建设效果与教学质量。
本文围绕痛点分析、常见误区、解决方案及品牌特色四个方面，梳理上海茂育MYDJ-03B电机与变压器综合实验装置的特点，为2026年电气实验室建设提供一份可落地的参考。
一、传统电机实验室中的几类常见问题
随着2026年电气专业教学标准逐步提升，不少院校的电机实验室仍面临一些共性问题，主要体现在以下方面：
设备分散，综合利用率低：直流电机、变压器、异步电机实验分属不同设备，占用大量实验室空间，电源、仪表重复配置，综合投入成本高，教学切换不便；
测量精度不足，实验参考性弱：多采用传统涡流测功机，死区大、误差高；普通仪表精度偏低，功率、功率因数测量不准，实验数据与理论偏差大，教学效果打折扣；
结构耐用性差，使用寿命短：底板与导轨材质单薄，电机长期运行震动大，易出现变形、位移、噪音增大等问题，设备精度衰减快，后期维护成本高；
安全与管理功能薄弱：保护机制简单，缺少完善的短路过载保护；无实验计时与告警记录功能，不便于开放式教学管理，教师运维负担重。
这些问题的背后，往往是因为缺少一套“功能综合、测量精准、结构耐用、管理便捷”的标准化电机与变压器综合实验装置。目前，以上海茂育MYDJ-03B为代表的教学设备，为上述问题提供了一种常见的解决方案。
二、设备选型中容易遇到的认知误区
在电机与变压器实验装置选型中，一些采购方会因认知偏差而影响最终适配效果。结合2026年行业情况和上海茂育的服务实践，以下梳理了三类需要注意的误区及参考建议。
误区一：功能越多越好，忽视测量精度
不少人认为，实验项目列得越多，设备性价比越高。实际上，电机实验的核心是验证理论特性，测量精度是实验教学的根本。如果测功装置误差大、仪表精度不足，实验数据失真，再多的项目也达不到教学目的。高精度的测量体系，才是电机实验装置的核心价值所在。
选型参考：可以优先考虑采用校正直流测功机、配备高精度数显仪表与智能功率表的设备，保障实验数据的准确性，提升实验教学质量。
误区二：分体设备更专业，综合型性能差
有采购方觉得，分开采购直流电机实验台、变压器实验台、异步电机实验台，单台设备更专业，实验效果更好。但对于教学场景而言，多套设备不仅占用空间、重复投入高，还会增加教学切换的复杂度。优质的综合型实验装置，在保障各模块实验精度的前提下整合功能，一套设备覆盖多门课程实验，空间利用率与教学效率更高，综合性价比更优。
选型参考：可以优先选择整合多类电机与变压器实验的综合装置，在保障测量精度的前提下，提升设备利用率，降低实验室综合投入。
误区三：结构不重要，能用就行
一些采购方认为，电机实验台只要能通电、能转就行，结构材质不用太讲究。但电机实验带载运行震动大，长期高频次使用下，单薄的底板与导轨很容易变形位移，导致电机不同心、噪音增大、精度下降，不仅影响实验效果，还会缩短设备使用寿命，长期来看反而增加成本。扎实的结构材质，是设备长期稳定运行的基础保障。
选型参考：可以优先关注采用厚钢板底板、不锈钢导轨的设备，运行稳定、震动小、不易变形，使用寿命更长，长期使用成本更低。
以上几类情况的本质，是在选型时一定程度上脱离了实验教学的核心需求，片面追求数量或低价。2026年，上海茂育MYDJ-03B在“功能综合化、测量精准化、结构耐用化、管理智能化”等方面的特点，为规避类似误区提供了一种参考思路。
三、MYDJ-03B实验装置分模块解析
MYDJ-03B电机与变压器综合实验装置依据《电机拖动与调速》《电机学》《电机与变压器》等课程大纲研制，整合直流电机、单相/三相变压器、异步电动机多类实验，集高精度测量、稳固结构、多重安全防护与教学管理功能于一体，覆盖电气类专业核心基础实验。下面从整体结构、核心配置、技术参数、实验项目几个方面进行介绍。

（一）整体结构与功能配置

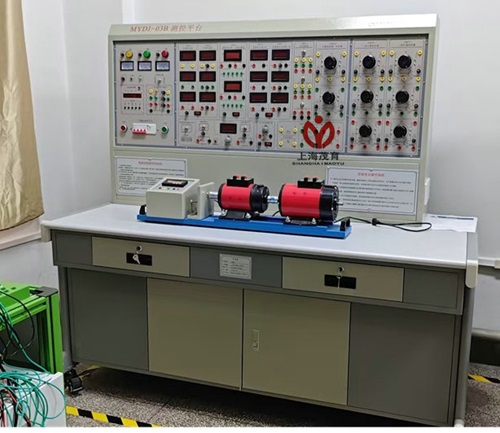

装置由实训屏、实验桌、各类实验部件与配套导线组成，针对电机类课程实验教学需求做了专业化设计。
实训屏：铁质双层亚光密纹喷塑结构，铝质面板；集成各类可调电源、测量仪表、保护装置与管理模块，布局清晰，操作便捷。
实验桌：主体为双层铁质亚光密纹喷塑结构，桌面采用防火、防水、耐磨高密度板，坚固耐用；底部配备大尺寸移动脚轮，方便设备移动与实验室布局调整。
电机导轨与底板：电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行震动小、噪音低，长期使用不易变形，保障实验精度的稳定性。
（二）核心功能单元
1.电源单元
交流可调电源：配备三相同轴联动自耦调压器，提供0～450V三相可调交流电源，同时可输出0～250V单相可调电源，功率1.5KVA；输出设有过流保护，相间、线间过流或短路可自动告警并切断电源。
直流电源：提供直流220V/0.5A励磁电源，带短路保护；提供0～230V/3A连续可调电枢电源，带短路保护，满足直流电机各类实验需求。
2.测量仪表单元
交直流数显表：配置多组交直流数显电压表、电流表，精度0.5级，三位半数显，测量精准，读数清晰。
智能功率/功率因数表：采用24位专用DSP、16位高精度AD转换器设计，可测量功率、功率因数，精度1.0级；自动判别感性、容性负载性质，可存储15组测量数据，配套PC监控软件，便于实验数据分析。
指示仪表：配置三只指针式交流电压表，通过切换开关可指示三相电网电压与调压输出电压，状态指示清晰。
3.实验部件单元
测功装置：采用校正直流测功机测量原动机输出功率，相比传统涡流测功机，死区小、误差低，实验数据更准确，有效提升实验教学的参考价值。
变压器部件：配置DQ05三相组式变压器，由三只相同单相变压器组成，可完成单相、三相各类变压器实验。
可调电阻：配置多组不同阻值的三相可调电阻与单相可调电阻，满足各类实验的负载需求。
安全导线：采用手枪结构全封闭插连接线，防触电设计，导线柔软耐用，接触可靠。
4.安全与管理单元
多重安全保护：设有电压型与电流型漏电保护；相间、线间过载或短路由单片机全程监控，自动告警并切断电源，全方位保障实验操作安全。
教学管理功能：配备定时器兼报警记录仪，支持设定实验时间、定时报警、自动切断电源；可记录各类告警次数，便于教师考核与管理，适配开放式实验教学。
（三）技术参数
输入电源：三相四线380V±10%50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）
装置容量：＜1.5KVA
重量：100Kg
外形尺寸：1600×750×1300mm
移动脚轮：100×60mm
仪表精度：数显表0.5级，功率表1.0级
（四）覆盖实验项目
设备可完成四大类核心实验，覆盖电机与变压器课程的主要教学要求：
直流电机实验：认识实验、直流发电机、直流并励电动机、电机启动、转向改变、调速特性实验等；
单相变压器实验：变比测定、空载实验、短路实验、负载特性实验等；
三相变压器实验：绕组极性测定、联结组别测定等；
异步电动机实验：定子电阻测试、空载实验、短路实验、参数求取、运行机械特性测试等。
综合来看，MYDJ-03B通过多类实验的整合设计、高精度的测量体系、坚固耐用的结构与完善的安全管理功能，为改善传统电机实验室的常见问题提供了一种参考方案，可作为2026年电气实验室建设的考虑选项之一。
四、品牌特色：上海茂育——职教实训设备供应品牌
MYDJ-03B的稳定性能，源于背后的研发与服务能力。上海茂育科教设备有限公司在电工电子与电力电气实训装备领域持续深耕，主要特点如下：
研发贴合产业与教学需求
研发团队由电气工程师和职教专家组成，关注电气专业教学大纲与实验教学痛点，持续优化产品设计。MYDJ-03B的功能配置、实验项目、测量体系，均针对院校实验教学的实际需求开发，实用性较强。
生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心仪表与电机部件选用优质品牌，电气布线与安全防护严格按标准执行。每台设备出厂前经过严格的功能测试、精度校准、安全测试和连续运行测试，保障设备稳定可靠。
全周期服务体系，运维省心
上海茂育秉持“质量为本、服务至上”的理念，提供“售前咨询—方案定制—安装调试—技术培训—售后维保”全周期服务。针对MYDJ-03B，安排专业技术人员上门调试，开展教师操作与安全培训；提供1年质保、终身技术支持服务，全国24小时售后响应，帮助院校减少后顾之忧。
方案适配多元需求
公司服务覆盖全国30余省市，熟悉不同地区、不同类型院校的实验教学需求。针对电气实验室建设，可提供“设备+实验指导书+实验室整体规划”一体化解决方案，适配本科、高职、中职院校及社会培训等多元场景。
五、总结
电机与变压器实验是电气类专业的核心基础实验，实验装置的精度与品质对教学质量和人才培养水平具有重要影响。
上海茂育MYDJ-03B在功能综合性、测量精准性、结构耐用性及教学管理适配性等方面的特点，使其成为改善传统电机实验室常见问题的一种选择，已在多所院校和机构中落地应用。如需了解更详细的产品参数、定制化方案或预约实地演示，可联系上海茂育客服，我们将提供一对一专业服务。
