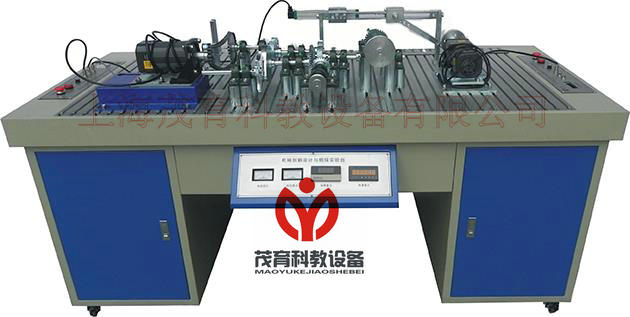

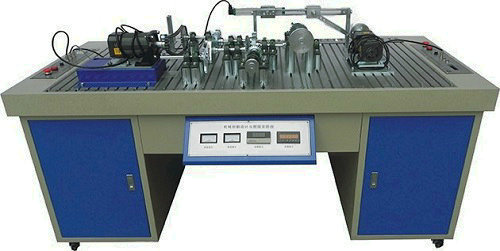

机械系统创新搭接及运动分析实验台,机械系统创新搭接及运动分析
2020-09-04 09:57
一、机械系统创新搭接及运动分析实验台,机械系统创新搭接及运动分析实验设备,机械系统创新搭接及运动分析实验装置实验目的和意义
1）通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2）通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3）通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4）通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5）该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。
二、机械系统创新搭接及运动分析实验台,机械系统创新搭接及运动分析实验设备,机械系统创新搭接及运动分析实验装置实验内容
实验（教程）一、机械传动系统的组成
实验（教程）二、链联接的安装与测量
实验（教程）三、动力传输系统的安装
实验（教程）四、V型带传动的安装与调节
实验（教程）五、链传动的安装与调节
实验（教程）六、直齿轮传动的安装与调节
实验（教程）七、多轴传动的安装与调节
实验（教程）八、符合标准与加工超差传动件的性能对比分析
实验（教程）九、有轴向力传动零件的搭接与运转分析
实验（教程）十、曲柄摇杆工作系统的搭接、运转与分析
实验（教程）十一、曲柄滑块工作系统的搭接、运转与分析
实验（教程）十二、带传动与齿轮传动组合
实验（教程）十三、齿轮传动与链传动组合
实验（教程）十四、带与链传动组合
实验（教程）十五、V带传动与曲柄滑块机构组合
实验（教程）十六、链传动与曲柄连杆机构组合
三、功能与特点
1）本实验台能够进行单轴的安装分析、共线轴系、平行轴系的联接与运转测量、带传动、链传、齿轮传、机械传动系统的安装、测量以及对比分析。不同转速、载荷条件下的简单特性比较。
2）本实验台突破了传统轴系搭接的静态理念，在轴系搭接完成后，通过实际运转，体验安装的相关问题。
3）实验台是将机械测量同性能相互联系，在运转的环境下，对精度建立起直观的概念。
4）在安装过程中，掌握相关工业测量量具的使用，直接提高动手能力。
5）多种传动类型的比较分析，充分理解不同传动类型的特点及其适用范围。
6）配备了详尽实验指导书，多媒体模拟实验教学光盘。
四、系统主要技术参数
1、实验台外形尺寸：2200×800×2000mm
2、交流大电机YY7114 交流电源U=220V；N=250W n=1440rpm
3、交流调速小电机90YY60-2CT/90JB 交流电源U=220V；N=60W n=0-300rpm
4、多用水平仪（可测水平、垂直、45度）
五、系统主要配置及参数
1、游标卡尺 0-150mm 1件
2、外径千分尺 0-25mm 1件
3、组合角尺 0-102mm 1件
4、百分表 0-10mm 1件
5、磁性百分表座 1件
6、塞尺 0.0381-0.635mm（测量范围 ） 1件
7、水平仪 90mm 1件
8、多用水平仪 230mm 1件
9、数字转速表 5-999.9；1000-99999rpm 1件
10、带张力测量仪 1件
11、交流大电机YY7114 1台
12、交流调速小电机 1台
13、配有8块零件陈列面板，主要零配件如下：
1）圆锥齿轮 2件 11）链条拉力器 1件
2）圆柱直齿轮 15件 12）制动器 1件
3）圆柱斜齿轮 4件 13）带轮槽规 3件
4）带轮 3件 14）带型规 2件
5）链轮 3件 15）齿型规 11件
6）轴 11件 16）不合格传动件 6件
7）小滑动轴承座 4件 17）曲柄滑块机构及连杆机构组 1套
8）大滑动轴承座 2件
9）小滚动轴承座 8件
10）大滚动轴承座 2件
14、外形尺寸 2200×800×2000mm
15、重 量 420kg
