工业自动化中步进电机的基本原理

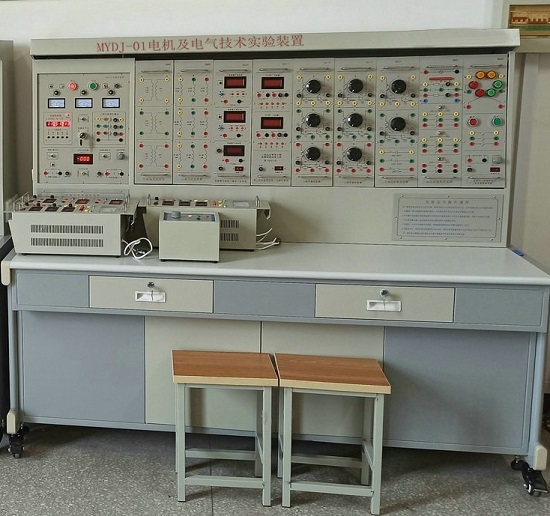

概述：综合了目前我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验大纲的要求。MY-D2型 电机及电气技术实验装置”是由本公司设计的新颖综合实验装置，特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。
步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种工业自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。

步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
     现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。
        永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度 或15度；
反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。
    混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为 0.72度。这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。
  步进电机的一些基本参数：
     电机固有步距角：
    它表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。
    步进电机的相数：
    是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72° 。在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。如果使用细分驱动器，则‘相数’将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。
 保持转矩（HOLDING  TORQUE）：
     是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。
 DETENT  TORQUE：
是指步进电机没有通电的情况下，定子锁住转子的力矩。DETENT  TORQUE  在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。
步进电机的一些特点：
1．一般步进电机的精度为步进角的3-5%，且不累积。
2．步进电机外表允许的最高温度。
   步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。
3．步进电机的力矩会随转速的升高而下降。
      当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。
4．步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声。
     步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。在有负载的情况下，启动频率应更低。如果要使电机达到高速转动，脉冲频率应该有加速过程，即启动频率较低，然后按一定加速度升到所希望的高频（电机转速从低速升到高速）。
     工业自动化设备中步进电动机以其显著的特点，在数字化制造时代发挥着重大的用途。伴随着不同的数字化技术的发展以及步进电机本身技术的提高，步进电机将会在更多的领域得到应用。
5、结论：
本文介绍了电机效率优化控制近年来的研究概况与研究方向。阐述了几种典型效率优化基本原理，并对其优缺点进行了分析与比较。现有的效率优化算法，基本上都是基于减小磁通的思想，但这种方法同时也会降低电机的动态响应性能。随着模糊控制、人工神经网络、等智能控制理论的发展，电机的效率也在不断向快速、智能的方向发展。并且随着DSP技术的进步，效率优化控制的应用与产品化将得到进一步的发展。

---
