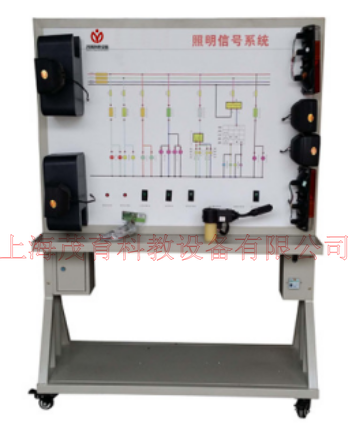

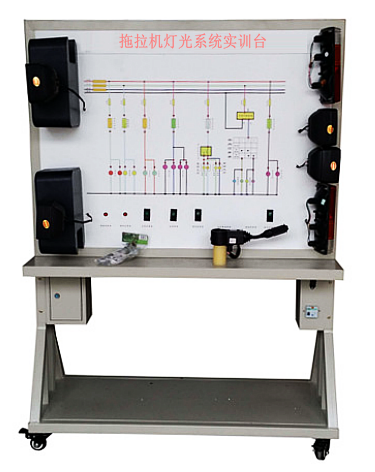

该设备采用750P拖拉机外部灯光系统实物为基础，充分展示外部灯光系统的组成结构和工作过程。
适用于学校对拖拉机灯光系统理论和维修实训的教学需要。
二、拖拉机灯光系统实训台,拖拉机灯光系统实训设备,拖拉机灯光系统实训装置功能特点
1.真实可运行的外部灯光系统，充分展示外部灯光系统的组成结构。
2.操纵各种灯光开关，可真实演示外部灯光系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析灯光系统的工作原理。
4.面板上安装有检测端子，可直接在面板上检测外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、拖拉机灯光系统实训台,拖拉机灯光系统实训设备,拖拉机灯光系统实训装置技术参数
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图; 面板：1200*900*4mm |
套 | 1 |
| 2 | 点火开关 | 个 | 1 | |
| 3 | 组合开关 | 套 | 1 | |
| 4 | 左右雾灯 | 套 | 1 | |
| 5 | 左右前照灯 | 套 | 1 | |
| 6 | 左右转向灯 | 套 | 1 | |
| 7 | 左右小灯 | 套 | 1 | |
| 8 | 左右组合尾灯 | 套 | 1 | |
| 9 | 牌照灯 | 套 | 1 | |
| 10 | 灯光开关 | 套 | 1 | |
| 11 | 危险灯开关 | 套 | 1 | |
| 12 | 倒车灯开关 | 套 | 1 | |
| 13 | 刹车灯开关 | 套 | 1 | |
| 14 | 前后工作灯 | 套 | 1 | |
| 15 | 移动台架(带自锁脚轮装置) | 1240×700×1700mm(长×宽×高) | 台 | 1 |
| 16 | 故障模拟与排除装置 | 套 | 1 |
