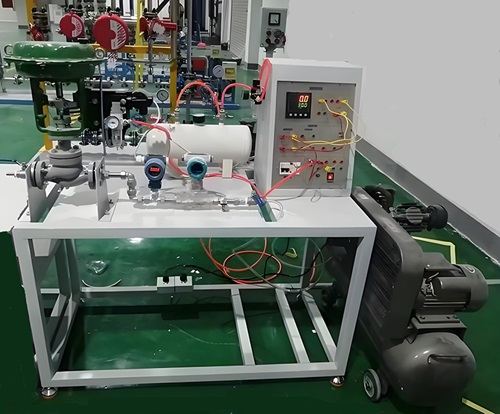

气动调节阀校验实验设备,气动调节阀校验实验装置,气动调节阀校验

一、气动调节阀校验实验设备,气动调节阀校验实验装置,气动调节阀校验实验台操作台参数：

1、参考尺寸：≥900*600*700mm；

2、实训台面采用一级冷轧钢板

3、实训台架采用50*50mm方钢管焊接，能调整水平；

4、表面喷塑处理；

5、实训台面板。

二、操作盘1套

1、参考尺寸：≥500*180*600mm；

2、台面采用一级冷轧钢板；

3、表面喷塑处理；

4、盘内预留管路阀门安装位置；

5、转换开关。

三、漏电开关1个

电压220VAC；

四、盘内附件1套

仪表接线端子、铜管测量管道、电源插座、开关

五、数字精密压力变送器1个

1、测量范围：0～0.6Mpa

2、测量介质：气体；

3、表盘直径：100mm；

4、安装方式：仪表盘上安装；

5、现场显示

6、输出4-20mA

六、涡轮流量计1个

1、测量介质：气体；测量范围：10L/min，压力：0.8MPa

量范围：0～0.6Mpa

2、测量介质：气体；

3、表盘直径：100mm；

4、安装方式：仪表盘上安装；

5、现场显示

6、输出4-20mA

七、行程测量专用仪表1套

1、量程.0-30mm；

2、液晶显示器；

3、磁性仪表座；

4、测量调节阀行程时专用链接件；

5、配数据专用线

八、操作器1套

1、电源：220VAC或24VDC

2、阀位控制输出：0～10mA或4～20mA或0～5V或1～5V可选

3、阀位反馈输入：0～10mA或4～20mA或0～5V或1～5V可选

4、报警继电器输出：220VAC/3A或24VDC/3A

5、输入输出光电隔离

6、通讯接口：RS485或RS232

九、盘装测量阀门2套

材质铜；直径：6mm；流量20L/min；接口G3/4内、外螺纹。

十、管路阀门2套

1、材质：不锈钢；

2、公称通径DN15，PN1.6Mpa

十一、气动精密调压器1套

1、气源压力：0-0.6Mpa；

2、输出压力：0.4-400Kpa连续可调；

3、连接形式：ZG1/4″(PT1/4)；

十二、空气减压阀1套

气源压力：0-1.0Mpa；输出压力：12-600Kpa可调。

十三、气源缓冲罐1个

材质：A3钢；参考尺寸：≥Φ89*500mm，防腐处理。

十四、安装支架2套

1、材质：碳钢法兰；公称通径DN32；PN1.6Mpa。

2、支架底部可自由移动；

3、表面镀锌处理。

十五、辅助操作台1套

1、参考尺寸：≥1200*600*700mm，二层；

2、实训台面采用一级冷轧钢板；

3、实训台架采用30*30mm方钢管焊接，能调整水平；

4、表面喷塑处理；

5、配零部件定位摆放标识；

6、实训台面铺厚度2mm透明胶板。

十六、气源管道快速接头1套

1、管道直径：6mm；材质：铜；数量1米

2、管道直径：6mm；材质：PVC；数量5米快速接头5个等满足使用。

十七、配套工具1套

1	十字螺丝刀	6〞；工具钢；工程塑料手柄。	1把
2	一字螺丝刀	6〞；工具钢；工程塑料手柄。	1把
3	开口扳手	10-12；工具钢。	1把
4	开口扳手	14-17；工具钢。	1把
5	开口/梅花扳手	13-13；工具钢。	1把
6	开口/梅花扳手	16-16；工具钢。	1把
7	活扳手	12〞；工具钢。	1把
8	梅花扳手	22-24；工具钢。	1把
9	内六角扳手	8mm；工具钢。	1把
10	锤子	3磅；工具钢木质手柄。	1把
11	錾子	12〞；T11钢材质。	1把

十八、能够完成以下实训项目：

1、气动薄膜控制膜头的拆解与组装；

2、阀门定位器在控制阀上的安装、调试；

3、手操器的电路、气路连接；

4、调节阀行程校验；

5、调节阀本体试漏；

6、调节阀泄漏量测试；
