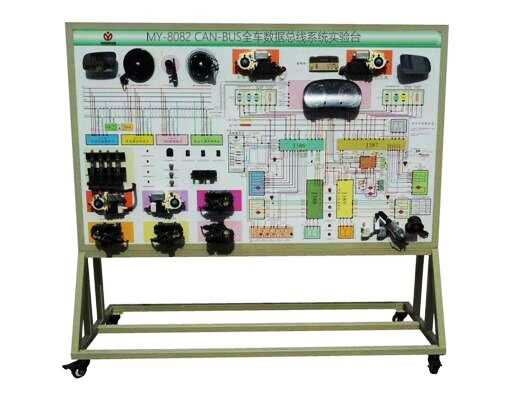

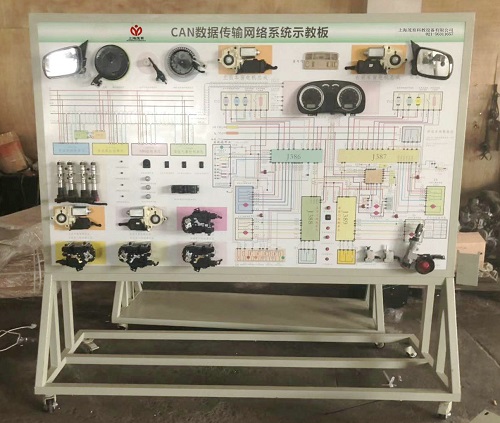

CAN全车数据总线实验台,CAN全车数据总线实验装置

一、CAN全车数据总线实验台,CAN全车数据总线实验装置,CAN全车数据总线实验设备产品简介：

1、使用环境：温度-5℃～40℃；湿度≤80％

2、汽车型号：帕萨特B5

3、工作电压：220V

4、频率：50/60HZ；

5、功率：350W

6、示教板尺寸：2500×1200×30（长×宽×厚）

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

二、CAN全车数据总线实验台,CAN全车数据总线实验装置,CAN全车数据总线实验设备产品组成：

产品组成: 中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、各门锁开关、门控灯、发动机电脑、变速箱电脑、ABS电脑、仪表、点火钥匙全套、OBDⅡ 电脑诊断座等,点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。

三、CAN全车数据总线实验台,CAN全车数据总线实验装置,CAN全车数据总线实验设备功能特点：

1、本实验台可使学生了解CAN-BUS数据总线系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

2、通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、执行器的电压及电阻值。

3、设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

4、充分展示大众汽车数据传输网络系统的组成结构和电路元件通过数据传输执行工作。

5、具有诊断连接功能，可通过汽车故障电脑诊断仪对整个动力系统和舒适系统的CAN数据传输网络及终端控制单元进行检测。

6、通过组合仪表的网关控制连接，可把动力系统数据网络和舒适系统数据网络连接，组成完整的全车CAN网络系统

四、CAN全车数据总线实验台,CAN全车数据总线实验装置,CAN全车数据总线实验设备检测功能：

配备电脑数据检测端口，可通过连接专用或通用型解码器，故障码读取、故障码清除、波形分析、元件测试等

五、功能可配：网络型智能化故障诊断和考核平台、子母机联网教学系统。
