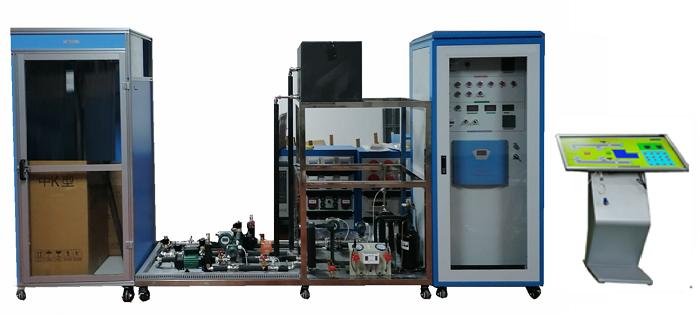

多能互补综合能源制冷热泵系统实验平台

一、MY-PV58 多能互补综合能源制冷热泵系统实验平台概述
源-网-荷-储系统装置，就是可再生发电能源，耦合储电系统、储热系统，通过电力输配系统和热力输配系统满足用户需要的一种系统。
多能互补综合能源制冷热泵系统实验平台，通过太阳能电池发电，通过电池储电，与电网一起满足小型中央空调系统用电需要。在该系统中，电能仅仅是辅助能源，消耗量低，同时采用电池和蓄热装置，可提高太阳能利用，同时也可利用电网电价政策，实现削峰填谷。
二、技术参数
1、工作电源：三相五线制 AC 220V±10% 50Hz
2、安装尺寸：长×宽×高500×800×220cm
3、整机容量:最大供冷量：2.3kW；
4、最大输入总功率：4.5kW；制冷额定功率：1.5kW；制热额定功率：2.5kW
5、制冷剂：R22；
三、系统功能特点
1、源网荷储装置，是太阳能电池，将太阳能转化为电能，经过储能、变换、并网、并通逆变系统转换成交流电能、带动用户冷热系统工程中的设备。空气源热泵机组可通过水箱蓄冷蓄热，把水箱温度升高/降低，水箱中的冷热水经水泵传递到室内，也可直接向用户供冷供热，保证中央空调正常采暖/供冷。
2、在夏季，热泵处于制冷模式，可降低水箱内的水温，或直接输送到空调箱中，满足室内制冷需要。
3、在冬季，热泵处于制热模式，可提高水箱内水温蓄热，或热媒水直接输送到空调箱中，满足室内供暖需要。
*4、工作模式：6种工作
1）夏季水箱蓄冷模式
2）夏季主机水箱供冷模式
3）夏季主机供冷模式。
4）冬季热泵水箱蓄冷模式
5）冬季热泵主机水箱供冷模式
6）冬季热泵主机供冷模式。
四、系统组成
1、太阳能光伏板与风力发电：
太阳能发电主要由太阳能光伏板、太阳能支架、配输电系统组成，太阳板参数：1500W，电压24V。

2、风力发电电机：
1000W，电压380V。
3、太阳能储能
由太阳能储能储能电池、400A/1时。
4、电池、发电机控制器：
可控制发电器的风车的运行，速度，充电速度功率100W
5、控制器、
离网逆变器5000W、41V切入市电，55V接入蓄电池，范围手动可调节。
6、空调制冷与空调热泵系统：
制冷系统由压缩机、冷凝器：蒸发器、过滤器，膨胀阀、压力表组成，热泵是基于空调制冷基础中，压缩机高效工作过程中，利用制冷系统中换热器的热泵原理与介质之间的热交换来完成，利用水的导热性来实现热泵过程。
7、空调调节、
空气调节系统由风机盘管、冷暖水箱、水泵、流量计、房间，室内换热系统的制冷和供热都是通过对空气的降温或升温实现的。
8、控制柜：
1700*800*700，前为透明玻璃，标准机械设计，
*9、21寸一体机控制软件功能
1）系统软件可显示7路温度采、2个流量数据、4个电磁阀控制、空调组态监控、可实现原理图中所列的关键参数监测、存储与调节功能。所测量变量如下：
2）温湿度变量：房间温度与相对湿度、送往房间的冷热水供水温度与回水温度、空气源测进出空气温度与相对湿度、水箱进出口水温；
3）流量变量：热泵主机冷热水流量、蓄热水箱流量、压力变量：热泵出口水压力。功耗数据：热泵功耗、水泵功耗、风机盘管功耗。
4）太阳能发电量：风力发电量、电池电量，电池参数，在软件上同步查询，显示
5）工作模式：所有均为可电动调节阀门。6种工作模式自动切换。
6）可实现太阳能发电数据量计算、电池储能量、空调电参数、功率等功能
10、主机系统
整个由PC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入数据中，再由送到PC中进行实时显示监控。
五、配置表

编号	名称	单位	数量	说明
1	中央空调制冷热泵系统平台	套	1	不锈钢
2	换热器	只	2
3	1000W风力发电机	套	1
4	PT100温度电阻	只	10	0.1级
5	压力变送器	套	2
7	储能电池	只	1	400A/H
8	逆变控制器模块	只	1	5000W
9	涡轮流量计	只	2	4-20MA
10	数据采集控制模块	套	1
11	水管组件	套	1
12	1500W太阳能板	台	1	安装在室外
13	风机盘管	套	2
14	电动调节阀	套	2

六：功能：
1、太阳能系统的应用
2、太阳能电池板的应用
3、储能系统应用
4、热泵空调应用
5、风力发电机的应用
6、太阳能逆变系统的应用
7、光伏系统与风电系统联合应用
8、储能系统与市电的联合应用
