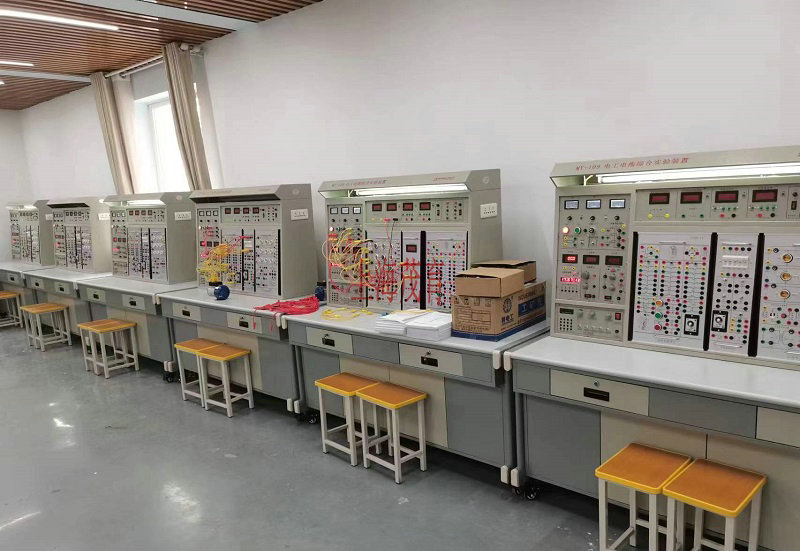

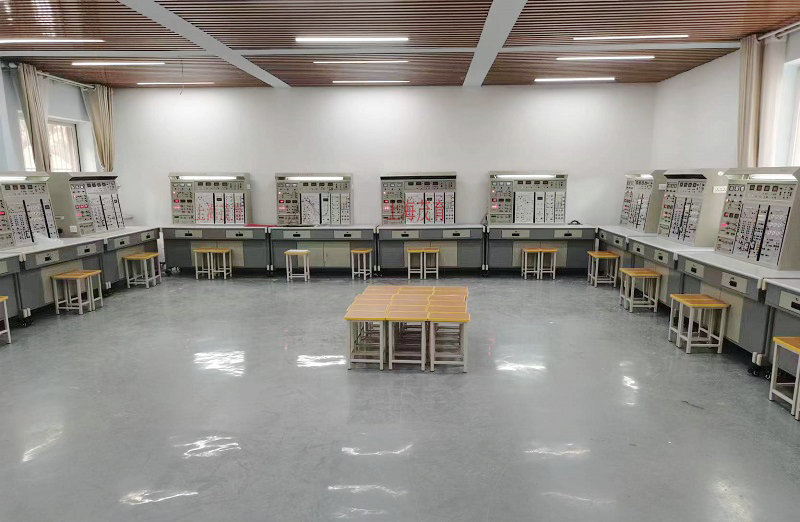

高校电工电子实训室建设方案

高校电工电子实训室设备-是根据职业学校、技工学校、中等专业学校的电工技术基础、电工技能训练、电工学等有关教学大纲的要求而设计的，内容有直流电路、交流电路、正弦与正弦电路、磁与电磁、拖动控制电路实验内容，是理论学习、实验验证、技能训练为一体综合电工实验室设备。

二、高校电工电子实训室-配置：

序号

设备名称

实验要求

数量

MY-109B电工电子实验装置

实验目的
MY-109B电工电子实验装置按照职业教育的教学和实训要求而设定，涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触控制”等课程的实训大纲。

（一）电工基本技能实训：
1．本电工仪表的使用与测量误差的计算
2．减小仪表测量误差的方法
3．欧姆定律
4．电阻的串、并、混联电路
5．电阻分压器电路
6．电容的串、并、混联电路
7．电容的充放电电路
8．伏安法测电阻
9．节点电压法
10．回路电压法
11．支路电流法
12．电阻与温度的关系：用伏安法测出灯丝
在不同电压下的阻值
13．电压表量程的扩展
14．电流表量程的扩展
15．已知和未知电路元件的伏安特性
16．直流电阻电路故障的检查
17．电路中电位的测量
18．基尔霍夫电压定律
19．基尔霍夫电流定律
20．电压源外特性的测定
21．叠加原理
22．电压源与电流源的等效变换
23．负载获得最大功率的条件
24．戴维南定理
25．诺顿定理
26．互易定理
27．二端口网络

28．双联开关两地控制
29．RLC串联交流电路
30．RLC并联交流电路
31．RLC串联谐振电路
32．电感、电容元件在直流电路和交流电路中的特性
33．正弦稳态下RL、RC串联电路
34．日光灯电路的连接
35．提高功率因数的方法
36．电磁感应现象
37．互感耦合电路
38．互感线圈同名端的判断
39．一阶电路过渡过程的研究
40．二阶电路过渡过程的研究
41．单相变压器
42．变压器参数测定及绕组极性判别
43．交流电路参数的测量
44．三相负载的星形联接
45．三相负载的三角形联接
46．三相交流电路功率的测量
47．功率因数及相序的测量
48．单相电度表的安装及使用
49．三相鼠笼式异步电动机的使用
50．三相异步电动机点动控制
51．三相异步电动机自锁控制
52．三相异步电动机既可点动又自锁控制
53．接触器联锁正反转控制
54．按钮联锁正反转控制
55．接触器和按钮双重联锁正反转控制

模拟电路基本技能实训：

56．晶体二极管的判别与检测 57．PN结的单向导电特性 58．晶体三极管的判别与检测 59．单结晶体管特性 60．晶体管共射极单管放大器 61．场效应管放大电路 62．负反馈放大电路 63．差动放大电路 64．射极跟随器 65．场效应管共源极放大电路 66．共集电极放大器 67．共基极放大器 68．两级阻容耦合放大器 69．运算放大器的基本接法 70．集成运放同相比例放大器 71．集成运放反相比例放大器 72．集成运放加法电路 73．集成运放减法电路 74．集成运放积分电路 75．集成运放微分电路 76．电压跟随器 77．电压比较器	78．RC桥式正弦波振荡器 79．方波发生器 80．三角波、发生器 81．文氏电桥正弦波发生器 82．锯齿波发生器 83．过零比较器 84．比较器 85．窗口比较器电路实训 86．集成运放的调零电路 87．电源极性错接的保护电路 88．输入端限幅保护电路 89．输出端限幅保护电路 90．OTL功率放大器 91．RC正弦波振荡器及选频放大器 92．晶闸管可控整流电路 93．单相半波整流、滤波电路 94．单相全波整流、滤波电路 95．单相桥式整流、滤波电路 96．稳压管稳压电路及其稳压原理 97．三端集成固定稳压电源 98．正电源输出可调集成稳压电源 99．串联型晶体管稳压电源电路
数字电路基本技能实训：
100．晶体管二极管开关特性 101．晶体管三极管开关特性 102．二极管限幅器 103．三极管限幅器 104．二极管钳位器 105．TTL集成逻辑门 106．集成与门逻辑功能测试 107．集成非门电路逻辑功能测试 108．集成或门电路逻辑功能测试 109．集成与非门逻辑功能测试 110．CMOS门电路的测试 111．TTL电路和CMOS电路的输出特性测试 112．集成逻辑电路的连接与驱动 113．组合逻辑电路 114．半加器 115．全加器 116．译码器 117．译码器逻辑功能测试 118．数据选择器逻辑功能测试 119．四选一数据选择器	120．八选一数据选择器 121．集成触发器逻辑功能测试 122．基本RS触发器 123．JK触发器 124．D触发器 125．CMOS触发器 126．计数、译码和显示 127．计数器及其应用 128．十进制可逆计数器的逻辑功能测试 129．二进制加法计数器 130．十进制加法计数器 131．测试移位寄存器的逻辑功能 132．移位寄存器及其应用 133．脉冲分配器及其应用 134．555时基电路 135．单稳态触发器 136．多谐振荡器 137．施密特触发器 138．D/A转换器 139．A/D转换器
电工综合技能实训
140．运算放大器的设计及其应用 141．受控源的设计 142．电流表、电压表和欧姆表的设计 143．整流滤波电路的设计及应用	144．报警保护电路的设计及其应用 145．过流保护的设计及其应用 146、交通灯控制逻辑电路设计实验 147、汽车尾灯控制电路 148、篮球竞赛30S计时器

15台

数字存储示波器

UTD7102C

15台

数字万用表

VC880D

15台

实验工具

电烙铁，剥线钳，螺丝刀，尖嘴钳

15套
