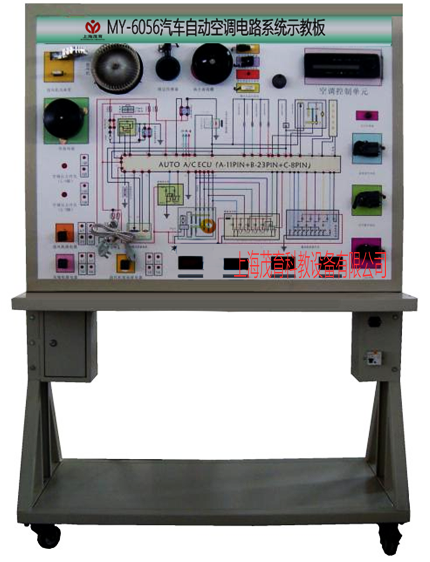

汽车自动空调系统示教板,汽车自动空调系统实训装置
2022-07-29 14:09
汽车自动空调系统示教板,汽车自动空调系统实训装置,汽车自动空调系统实训设备合大中院校、中职、部队、汽修等专业的汽车培训技能之用，该设备采用空调电路系统实物为基础。充分展示汽车自动空调电路系统的组成结构和工作过程。通过汽车空调电路系统的演示，提高学生对汽车空调电路系统的初步认识，使学生了解汽车空调电路系统起到更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、汽车自动空调系统示教板,汽车自动空调系统实训装置,汽车自动空调系统实训设备功能特点：
1、真实可运行的汽车自动空调电路系统，充分展示汽车自动空调电路系统的组成结构。
2、操纵空调面板上的各种开关，可清楚观察各个伺服电动机的动作和鼓风机转速的调节等，可真实演示空调电路系统的工作过程。
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空调电路系统的工作原理。
4、示教板面板上安装有检测端子，可直接在面板上检测空调电路系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的钢制台面，方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽车自动空调系统示教板,汽车自动空调系统实训装置,汽车自动空调系统实训设备技术参数：
1、外形尺寸：1240×650×1700mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
4、工作温度：-40℃～+50℃
5、外接电源：AC 220V±10% 50Hz
6、工作电压：DC 12V
7、工作温度：-40℃～+50℃
8、钢管：40*40*3mm
9、机柜：1.5mm冷板冲压成形，背面设置维修门；
10、移动脚轮：100*60mm
四、汽车自动空调系统示教板,汽车自动空调系统实训装置,汽车自动空调系统实训设备基本配置：(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板带面板柜 | 装有各种检测端子，彩色电路图和工作原理示意图（1200*900*4mm) | 套 | 1 |
| 2 | 空调控制单元 | 原车 | 套 | 1 |
| 3 | 点火开关 | 全新 | 个 | 1 |
| 4 | 鼓风机总成 | 含功率管，鼓风机电阻，超高速继电器等 | 套 | 1 |
| 5 | 伺服马达与温度传感器 | 原车 | 套 | 1 |
| 6 | 传感器信号模拟装置 | 全新 | 套 | 1 |
| 7 | 保险丝盒（带继电器一体安装） | 上海茂育，带专用标签打印机的标识 | 个 | 1 |
| 8 | 移动台架(带自锁脚轮装置) | 1240×650×1700mm(长×宽×高) | 台 | 1 |
| 9 | 传感器数值显示数显表 | 全新 | 套 | 1 |
| 10 | 故障模拟与排除装置 | 全新 | 套 | 1 |
| 11 | 设备教师手册 | 全新 | 套 | 1 |
| 12 | 设备合格证、保修卡 | 全新 | 套 | 1 |
| 13 | 电源变压器及附件 | 全新 | 套 | 1 |
| 14 | 漏电保护开关及附件 | 全新 | 套 | 1 |
