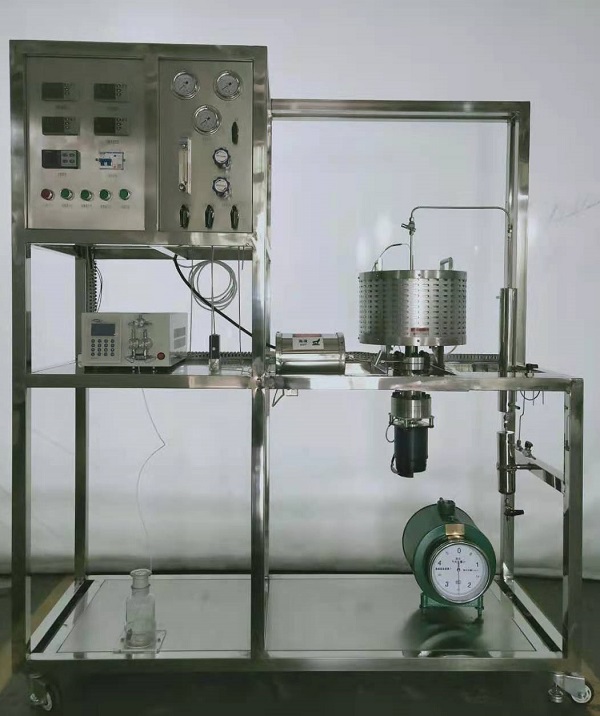

内循环无梯度反应实训装置

内循环无梯度反应实训装置（MYHG-32）适用于加氢、脱氢、裂化、合成等反应过程；乙醇脱水制乙烯反应动力学测定等。

技术指标	说明
装置功能	1、该装置适用于加氢、脱氢、裂化、合成等反应过程 2、乙醇脱水制乙烯反应动力学测定等。
主要配置	反应器、温控仪、微量进料泵、压力表、不锈钢管路、阀门、流量计、不锈钢支架、不锈钢控制屏等。
公用设施	水：装置需冷却水，自带和自来水管相连的接口。电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。实验物料：乙醇
技术参数	1、反应器采用304不锈钢制造，催化剂装量为5ml，床层内插Φ1mm热电偶。反应管采用磁力密封，可调式搅拌电机，搅拌转速0-300r/min。 2、反应器加热炉：φ250×150mm，开启式，加热功率2KW，加热形式：碳化硅炉管+金属内衬，最高使用温度，600℃。 3、反应器温度由宇电AI智能仪表控制，气路由稳压阀、单向阀、流量计、压力表等组成，反应后气体用常压六通阀取样分析。 4、液体进料采用微量进料泵，液体经过预热器加热后，和气体混合进入到反应器内。 5、最高使用温度：600℃；使用压力：0~0.2MPa；液体进料量：0.01-9.99ml/min。 6、最大进气量：500ml/min或按用户要求配置；催化剂最大装填量：5ml；可实现乙醇气相脱水制乙烯动力学测定。 7、外形尺寸：1200×600×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成	变量	检测机构	显示机构	执行机构
	电机转速	霍尔开关	转数显示仪	调速器
	气体流量	转子流量计	转子流量计	手动调节
	乙醇加入量	蠕动泵	数字流量显示仪	转速调节
	预热器加热温度	K型热电偶	数字温度控制仪	固态调压模块
	反应器加热温度	K型热电偶	数字温度控制仪	固态调压模块
	反应温度	K型热电偶	数字温度仪表	无
