中等职业学校可编程序控制器实训基地设备基本配置推荐标准

1、范围: 可编程序控制器(也称PC或PLC)是以微处理器为基础,综合了计算机自动控制和通信等技术的一种新型通用工业控制装置,广泛应用于钢铁、石油、化工、电力、建材、机械制造,汽车、轻工、交通运输、环保以及文化娱乐等各种行业。本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。

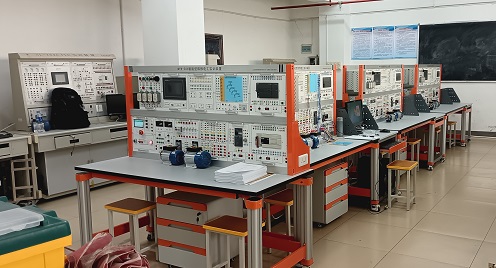

2、分类: 根据教育部颁布的教学大纲,本实验室共设有25台可编程控制实训装置,可编程控制实训装置包括电脑,可编程控制器主机,触摸屏,变频器,旋转编码器测试系统及十一种教学实训模型。学生可根据教学模型的特点在老师的指导下自己设计梯形图,编写程序,编写组态,联机运行。从而提高学生的创新能力,职业能力,培养出真正意义的“经验型应用技能型人才”。
3、要求:
3.1 可编程序控制器实训室实训教学场所
3.1.1 使用面积:实训基地应根据师生的健康、安全和设备配置要求,确定其使用面积,并符合国家相关规定。
3.1.2 采光:实训室的采光应按照GB/T 50033的有关规定。
3.1.3 照明:实训室的照明要求符合GB 50034的有关规定。
3.1.4 通风:应符合GBJ 16的有关要求。
3.1.5 电气安装:应符合GB 16895的有关规定。
3.1.6 消防:应符合GBJ 16的有关规定。
3.1.7 安全标志:应符合GB 2893、GB 2894的有关要求。
3.1.8 安全与卫生:应符合GBZ 1的有关要求。
3.2 仪器设备:
3.2.1 可编程序控制器实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。
3.2.2 可编程序控制器实训室仪器设备的配置数量,应能满足50人同时进行实训。
3.2.3 所配备的仪器设备,其质量应符合相关的国家标准或行业标准,并具有相应的产品质量证明。
3.2.4 各种仪器设备的安装使用应符合国家或行业标准。
附:实训基地设备基本配置标准
实训教学场所 实训项目
(模块)
实训教学目标 仪 器 设 备
序号 名称 规格、主要参数或要求 单位 数量 执行标准代号 备注









1.典型电动机控制(在交流电动机正、反转,Y-△启动控制中选择一个项目) 1.了解PLC控制系统的组成;
2.学会应用梯形图编辑PLC控制程序和程序的输入;
3.掌握PLC控制电路的连接;
4.形成应用基本指令的能力。
1 PLC实训装置 电源:AC220/380V;
PLC:I/O≥40点,专用12/24V直流电源;
输入输出设备:按钮、行程开关、接触器、继电器、端子排、指示灯,交流异步电动机;
电器采用卡轨式安装。
25
2 计算机 选用主流机型配置 25
3 电工工具 机床电气维修,成套。 25









2.模拟模块 5.掌握步进顺控指令,定时器、计数器的使用,形成应用步进顺控指令对控制设备的能力。 4 PLC模拟实训装置 含:天塔之光、抢答器、自动轧钢机、自动成型机、液体混合、自动售货机、自动送料机,机械手,装配流水线、自动洗衣机交通灯等模拟模块;
挂箱式结构;
采用接口连接;
电源:AC220/380V;
PLC:I/O≥40点,专用12/24V直流电源;
输入输出设备:按钮、行程开关、指示灯等。
25
3.步进电机控制   6.基本学会常用的应用指令,学会步进电机的使用,形成对较复杂程序的编写能力。 5 步进电机控制实训装置 直线导轨式结构;
PI驱动;
容量≤0.5kVA。
25
4.小型对象控制模块 7.学会常用设备程序的编写,初步形成应用PLC对生产设备的控制能力。 6 PLC控制仿真设备(含组态软件) 多种液体混合机、传送带、定位小车、机械手、恒压供水装置、电梯、挖掘机、智能机器人、材料分拣系统、立体仓库等实训装置设备
控制项目齐全;
安全性能符合国家标准要求。
25   选配
5.仿真训练 8.掌握常用设备程序的编写,初步形成在生产现场编写PLC控制程序的能力和PLC控制设备的调试能力。 7 PLC仿真教学软件 对象:液体混合电梯小型售货机等或实际生产设备等;
仿真设备的硬件连接;
仿真控制电器的状态变化;
仿真设备动作及加工过程。
5
