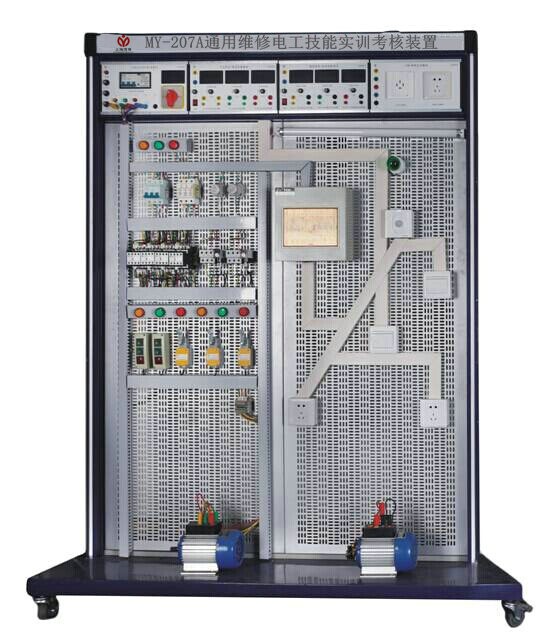

MY-207A通用维修电工技能实训考核装置照明电路日光灯电路实验的
本装置主要由铝合金实训台架和网孔板组成。学生通过实训线路进行元器件的布局安装,接线全部由学生自行完成,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选的项目选择相应的元器件,也可作为电工考证的考核设备。
二、技术参数:
1、工作电源:AC 380(1±10%)V;
2、环境温度:-10°C ~ +40°C;
3、相对湿度:<85%(25°C);
4、装置容量:<1.5KVA;
5、重量:100kg;
6、外形尺寸:双工位1500×750×1750 (mm)。
三、照明电路-日光灯电路实验实验
(一)实验目的:
1、了解日光灯电路的工作原理。
2、掌握日光灯电路的接线方法。
3、熟悉电气控制柜及采用线槽布线的布线工艺。
4、熟悉各元器件的工作原理及构造。
(二)实验内容:

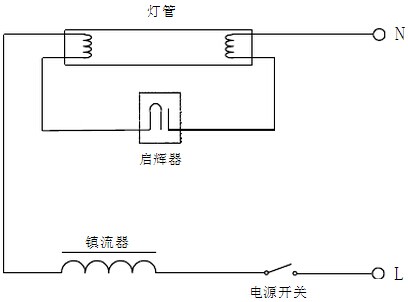

日光灯电路参考原理图如图1.1.1所示。
日光灯电路参考原理图(1)
(三)实验器材:
AC220V/50HZ电源,220V/20W日光灯管1根,启辉器1只,整流器1只,钮子开关1个,导线及工具若干。
注:所用元器件、电源实训柜均有配备,请根据实训实际情况自行选用。
四、工作原理:
日光灯电路由灯管、镇流器及启辉器三部分组成。镇流器是一个带铁心的线圈。启辉器是一个充有氖气的小玻璃泡,里面装有两个电极,一个固定不动的静触片和一个用双金属片制成的U形动触片。日光灯管内充有稀薄的水银蒸汽。当水银蒸汽导电时,就发出紫外线,使涂在管壁上的荧光粉发出柔和的光。由于激发水银蒸汽导电所需的电压要比220伏特的电源电压高得多,因此日光灯在开始点燃时需要一个高出电源电压很多的瞬时电压。在日光灯点燃后正常发光时,灯管的电阻变得很小,只允许通过不大的电流,电流过强就会烧坏灯管,这时又要使加在灯管上的电压大大低于电源电压。这两方面的要求都是利用跟灯管串联的镇流器来达到的。
当开关闭合后,电源把电压加在启辉器的两极之间,使氖气放电而发出辉光,辉光产生的热量使U形触片膨胀伸长,跟静触片接触而使电路接通。于是镇流器的线圈和灯管的灯丝中就有电流通过。电路接通后,启辉器中的氖气停止放电,U形触片冷却收缩,两个触片分离,电路自动断开。在电路突然断开的瞬时,镇流器的两端就产生一个瞬时高电压,这个电压和电源电压都加在灯管两端,使灯管中的水银蒸汽开始导电,于是日光灯管成为电流的通路开始发光。在日光灯正常发光时,与灯管串联的镇流器就起着降压限流的作用,保证日光灯的正常工作。
五、注意事项:
1、接线时应合理安排布线,保持走线美观,接线要求牢固,整齐、安全可靠。
2、严禁在未断开电源时进行接线、拆线或改接线路。
3、接线完毕后,要认真检查,确信无误后,经指导老师检查同意,方可接通电源。
4、在电路通电的情况下,严禁接触电路中无绝缘的金属导线或连接点等导电部位。
5、实验过程中,应随时注意仪器设备的运行情况,如发现有超量程、过热、异味、异声、冒烟、火花等,应立即断电,并请指导老师检查。
6、要观察电器动作情况时,必须在断电的情况下小心地打开柜门,然后再接通电源进行操作和观察。
六、实训步骤:
1、参考图1.1.1接线:
(1)接线时电缆线应按垂直或水平有规律地配置,不得任意歪斜交叉连接。备用芯长度应留有适当余量;
(2)导线应严格按照图纸,正确地接到指定的接线端子排上。接线应排列整齐、清晰、美观,导线绝缘良好、无损伤,不得使所接的端子排受到机械力;
(3)在线槽内,包括绝缘层在内的所有导线截面积之和不应大于线槽截面积的75%;
(4)剥除绝缘层时,不得损坏线芯,线芯和绝缘层端面应整齐并尽可能垂直于线芯轴心线。线芯上不得有油污、残渣等;
(5)自制J型接头,导线环形接头的绕圈方向应与接线柱螺母旋紧方向一致。
2、接线完毕,经指导老师检查后,并在得到允许的情况下方可通电。
3、打开控制柜的总电源开关及单相电源开关小型断路器QS,再按下电源控制柜门的绿色启动按钮,启动电源。
4、接通电源后观察启辉器和日光灯的工作情况。
5、实验完毕后先按MY-207A
通用维修电工技能实训考核装置上面电源控制柜的红色停止按钮断开电源,断开单相电源开关小型断路器QS及总电源开关,并拆除所有连线。
