MYMES-01B通用机电设备安装与调试实训装置

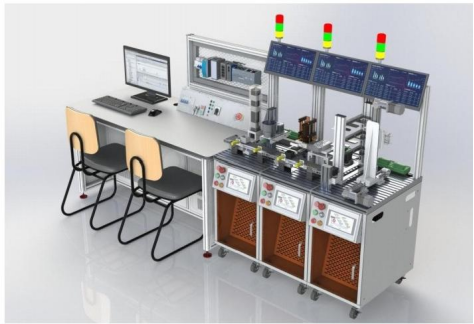

（参考图）

一、通用机电设备安装与调试实训装置-系统构成

1、供料单元；2、检测分拣单元；3、仓储单元；4、智能监控平台
二 、性能参数
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：＜2.5kVA
4、实训平台尺寸约为：1950×785mm×830mm，各部件采用优质铝合金和钣金加工成型，外观无划痕等。
5、单站工作台尺寸约为：650mm×785mm×830mm
三、各单元介绍
（1）供料单元
供料单元主要功能是负责不同材料的供料，由料管、推料装置及传输线等组成。

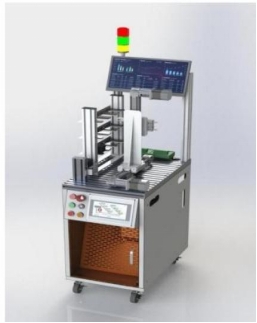

参考图

主要技术参数要求及电气元件：
1、工作台：铝合金。
2、供电电源/工作电压：AC220V/50Hz/DC24V/2A。
3、工作气压：0.5MPa
4、PLC：西门子主机模块。
5、直流减速电机：24V
6、检测传感器：光电传感器、磁感传感器、3个光纤传感器及放大器等。
7、电源控制盒：面板上设有指示灯、启动、停止以及急停按钮，整体设计成独立模块，两端采用钣金件固定。
8、配有7寸彩色触摸屏：
（1）800X480分辨率、65535色TFT；
（2）按照工业 III级标准生产，采用 LED 背光永不黑屏；
（3）400M 主频、WinCE 系统、MCGS 组态软件、64M 存储空间；
（4）支持 U盘备份、恢复，操作快捷；
（5）支持 RS232/RS485/RJ45以太网通讯接口；带wifi功能
（6）低功耗，整机功耗仅 6W；
（7）配下载线和安装软件；
（8）钣金件支架安装。
9、当5个单元全部进入联网状态时，管理员能够通过组态监控机中各种组态按钮方便的控制整个系统的运行、停止等。每个单元的工作状态在监控画面上也能够清楚的看到。

（2）检测分拣单元
检测分拣站是通过各种传感器检测，通过检测输出对应的信号，也可以根据颜色和材质（金属和非金属）进行检测分拣，把合格或指定的物料传输给下一站，由传感器、分拣滑槽、传感器、气缸、传输线等机构组成。

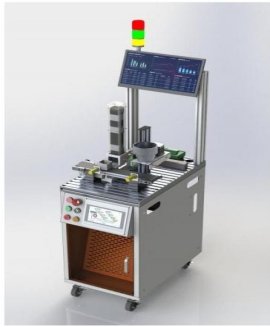

参考图

主要技术参数要求及电气元件：
1、工作台：铝合金
2、供电电源/工作电压：AC220V/50Hz/DC24V/2A；
3、工作气压：0.5MPa
4、PLC：西门子主机模块。
5、检测传感器：光电传感器、电容传感器等。

（3）仓储单元
仓储单元由堆垛机、气动手抓、≥3*4立库组成，完成成品工件的仓储功能。





参考图













主要技术参数要求及电气元件：
1、工作台：铝合金材质
2、供电电源/工作电压：AC220V/50Hz/DC24V/2A；工作气压：0.5MPa
3、PLC：西门子主机模块。
4、步进电机：1.5A 角距：1.8度



四、智能监控平台：
智能监控平台是一套基于互联网基础，对现场设备进行数据采集、上传、读取、展示的平台，建立了上下行数据标准，为互联网用户提供物联网数据服务的平台。设备采用LED屏显示现场设备的实时状态显示，可以在线开发软件，组态设备，调试设备、以及监控设备运行情况，系统运行情况一目了然，增加产品附加值，支持手机、平板、电脑等设备使用。
五、配套常用工具：
包含万用表、电笔、电工胶布、尖嘴钳、斜口钳、活动扳手、剥线钳、十字螺丝刀、一字螺丝刀、内六角 1 套、工具箱等。
六、实训项目：
（1）供料站实训项目
1、供料机构部件安装；2、气路连接与调整；3、电路接线；4、传感器调试、电路校对；5、变频器基本操作面板的功能认识和参数设置；6、触摸屏的界面设置、变量连接及下载运行；7、编制PLC程序与调试。
（2）检测分拣站实训项目
1、搬运站机械手等部件安装；2、气路连接与调整；3、电路接线；4、传感器调试、电路校对；5、编制PLC程序与调试。
（3）仓储站实训项目
1、堆垛机两轴单元的机械部件安装；2、气路连接与调整；3、电路接线；4、传感器调试、电路校对；5、步进驱动及电机调试；6.编制PLC程序与调试。

---
