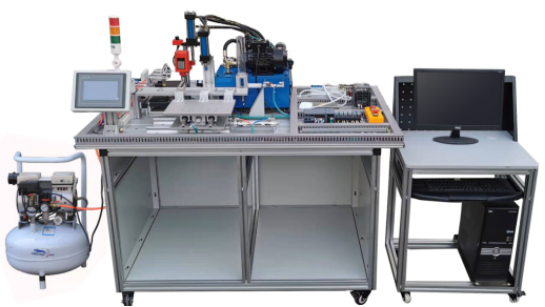

MY-21C光机电液气一体化实训平台
一、平台构成 :
MY-21C 机电液气一体化实训平台-台架为铝合金型材结构,在上面可安装上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元,并配有 PLC 主机、变频器、触摸屏、传感器、三相异步交流电机、交流减速电机、直流电机、液压机系统、钻机及其液压进给系统、气压传动系统等,构成一个典型的机电气液综合应用系统。可以进行典型机电气液一体化系统的安装、液压气动管路安装、电气控制线路布线、触摸屏与 PLC 编程及调试、整机调及运行等技能训练,从而使学生掌握机电气液的相关知识和技能。
二、参数及性能
1.工作电源:三相五线~380V±10%
2.外形尺寸:≥1400mm×960mm×750mm
3.微型液压动力源:额定功率 735W;额定排量 1.6mL/r;额定压力 6MPa
4.静音空气压缩机:工作电源 AC220V±10% 50Hz,输入功率≥0.68kW,公称容积≥24L,额定流量:116L/min,额定输出气压 1MPa
三、各部件说明及组成
机电液气一体化综合实训考核装置主要由实训工作台、上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元、分拣单元等部分组成。
1.实训工作台
采用带 T 形槽的工业铝合金型材操作面板,便于拆装各种自动化机构及电气、液压、气动部件。下设大吊柜一个,便于放置各种资料及工具。
2.上料单元
由工件、井式料仓、光电传感器、防工件啮合隔离机构、送料气缸、静音空气压缩机、推板、料道、定位机构、电磁阀、磁性开关、绑带、可编程控制器等部分组成。主要完成工件的上料和定位工作。
3.间歇式传送及夹紧单元
由滑台气缸、静音空气压缩机、单活塞杆双作用气缸、磁性开关、绑带、电磁阀、开关电源、可编程控制器、光轴滑台、导轨、轴承、滑台平板、三工位工件夹、料道等部分组成。主要完成工件的间歇式传送和定位夹紧工作。
4.冲压单元
由微型液压泵站、直动式溢流阀、电磁换向阀、液压缸、液压阀板、开关电源、可编程控制器、接近开关、压力变送器、耐震压力表、测压胶管、液压机支架等部分组成。主要完成工件的冲压加工模拟工作。
5.钻孔单元
由微型台式钻床、直流电机、微型液压泵站、直动式溢流阀、电磁换向阀、液压缸、液压阀板、开关电源、可编程控制器、压力变送器、耐震压力表、液压胶管等部分组成。主要完成工件的钻孔加工模拟工作。
6.分拣单元
由交流减速电机、变频器、编码器、传送带、可编程控制器、开关电源、笔型气缸、磁性开关、绑带、静音空气压缩机、电磁阀、下料机构、光电传感器等部分组成。主要完成工件的分拣工作。
四、工作流程
本装置的实训工作台为铝合金型材组合而成,台面上安装有上料、传送、冲压加工、夹紧、 钻孔加工、分拣、入料槽等,并配有液压系统、气压系统、变频器及继电器控制、PLC 等。
1、上料单元:手工将工件放入料筒内(最少要放入三个物料),定料气缸伸出(定位)。推料气缸推出最底层物料,物料的到位与否由各极限位置的传感器检测,各气缸动作相互联系,以 完成上料工作。
2、传送及夹紧单元:上料单元完成上料后,夹料气缸动作,然后移料气缸动作,到达极限 位置后,首次加工,冲压液压缸动作,完成冲压加工,之后夹料气缸和移料气缸后退到初始位置, 此时上料单元又送出一只物料,后续的加工重复以上工序;先前在冲压位置的工件移至钻孔工位 上夹紧气缸开始工作,新工件又移至冲压工位上,然后冲压液压缸与钻孔液压缸分别各自完成加工后,再重复工作,当经过三次动作后,工件就被送至传送带上,进行分拣,分开物料分别入槽。
3、冲压、钻孔单元:工件的冲压一般负载较大,故本实训装置选用液压传动来实现冲压 冲压缸带动冲压头完成冲压工作,钻孔由直流电机带动微型小台钻完成,钻孔的自动给进由液压传动完成。
4、分拣单元:加工完成的成品进入传送带,传送带由变频调速交流电机提供动力,传送带 采用工业平带,编码器检测当前传送速度,传感器以区别不同物料,分拣气缸将相应的物料送入 相应料槽内。
5、所有气缸皆由气动电磁阀控制
五、实训任务
根据项目教学,主要完成的工作任务如下:
任务一:设备安装与调整
(1)上料、传送、夹紧、分拣等自动化机构的安装与调整;
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位安装及调整;
(3)气动部件的安装与调整;
(4)液压部件的安装与调整。
任务二:液压传动系统识图与管路安装
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路安装。
任务三:气动系统识图与管路安装
调压、换向、调速、顺序动作控制等气动系统的识图与气管安装。
任务四:电气控制线路原理图设计与布线
包含:根据工作流程和控制要求,设计自动控制系统的电气原理图,按原理图布置、连接控制系统电路。
任务五:程序编写与调试
各电气控制线路 PLC 程序及触摸屏界面的编写与调试。
任务六:机电气液一体化设备的整机调试与运行
包含:变频器控制参数设置,机械机构、液压传动与气动系统、触摸屏与 PLC 电控系统的调试与运行。
具体实训项目如下:
1.供料单元的安装与调试的实训;
2.加工单元的安装与调试的实训;
3.钻孔单元的安装与调试的实训;
4.分拣单元的安装与调试的实训;
5.滑动单元的安装与调试的实训;
6.自动生产线控制的安装与调试的实训;
7.气动方向控制回路的安装;
8.气动速度控制回路的安装;
9.气动顺序控制回路的安装;
10.气动系统安装与调试;
11.气动综合系统的设计与安装;
12.液压方向控制回路的安装;
13.液压速度控制回路的安装;
14.液压顺序控制回路的安装;
15.液压系统安装与调试;
16.液压综合系统的设计与安装;
17.三相电动机正反转控制电路的连接与控制程序编写;
18.三相电动机控制电路的连接与控制程序编写;
19.电动机调速控制电路的连接与控制程序编写;
20.变频器控制的连接与控制程序编写;
21.模拟量控制液压电机的电路连接与控制程序的编写;
22.PLC 控制网络控制技术;
23.气动、液压方向控制程序编写;
24.气动、液压顺序动作控制程序编写;
25.皮带输送机控制程序编写;
26.机电一体化设备控制程序编写;
27.自动生产线控制程序编写。
28.传动装置同轴度的调整;
29.供料单元的机械安装与调整;
30.加工单元的机械安装与调整;
31.钻孔单元的机械安装与调整;
32.分拣单元的机械安装与调整;
33.滑动单元的机械安装与调试;
34.自动生产线设备安装与调试。
35.机械构件的装配与调整能力;
36.机电设备的安装与调试能力;
37.电路安装能力;
38.气动系统的安装与调试能力;
39.液压系统的设计、安装与调试能力;
40.变频器在自动生产线的使用能力;
41.PLC 模拟量控制在自动生产线的使用能力;
42.机电一体化设备的控制程序的编写能力;
43.自动控制系统的安装与调试能力;
44.人机界面、组态技术的编程与调试能力
六、设备配置清单
序号 |
名 称 |
型号及规格 |
数量 |
1 |
实训工作台 |
铝合金型材框架 |
1台 |
2 |
上料单元 |
料桶,底座,光电开关 |
1套 |
3 |
间歇式传送及夹紧单元 |
铝制机构,表面喷细砂,白色氧化,磁性开关限位 |
1套 |
4 |
冲压单元 |
液压缸控制,接近开关限位 |
1套 |
5 |
钻孔单元 |
工业微型钻床,液压缸控制,接近开关限位 |
1套 |
6 |
分拣单元 |
3个气缸控制,磁性开关限位,光纤传感器、接近开关等控制物料分拣 |
1套 |
7 |
气动元件 |
设备上所有的气动元件 |
1套 |
8 |
静音空气压缩机 |
无油机 |
1台 |
9 |
液压元件 |
设备上所有的液压元件 |
1套 |
10 |
微型液压动力单元 |
额定功率735W;额定排量 1.6mL/r;额定压力 6MPa容积6L |
1套 |
11 |
PLC主机 |
PLC主机:CPU1200,14DI/10DO,继电器 |
1台 |
12 |
模拟量扩展模块 |
SM1223 8输入8输出 |
1个 |
13 |
变频器 |
V20,0.37kW |
1台 |
14 |
触摸屏 |
7寸 |
1台 |
15 |
压力变送器 |
量程0~10MPa |
1个 |
16 |
旋转编码器 |
脉冲型 |
1个 |
17 |
光电传感器 |
CX-441 |
2个 |
18 |
光纤传感器 |
E32 |
1个 |
19 |
接近开关 |
LE4-1K |
4个 |
20 |
警示灯 |
红、黄、绿三色 |
1个 |
21 |
交流减速电机 |
额定功率 25W |
1个 |
22 |
胶管 |
M16×1.5/8A-W |
1套 |
23 |
测压软管 |
HFE1-P2-3-0.5m |
1根 |
24 |
微型台式钻床 |
微型 |
1台 |
25 |
工件 |
圆形 |
1套 |
26 |
电气部件 |
漏电保护器、开关电源、按钮开关、接触器、相序保护、热保护继电器等 |
1套 |
27 |
工具 |
活动扳手、内六角扳手、螺丝刀等 |
1套 |
28 |
编程电缆 |
|
1根 |
29 |
实训指导书 |
|
1本 |
30 |
光盘 |
含编程软件、指导书、程序、资料 |
1张 |
