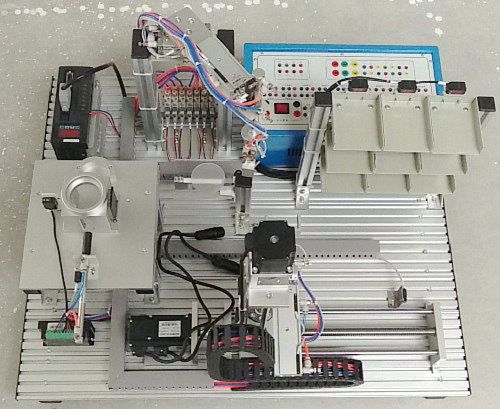

MY-19M智能仓库任务模型


智能仓库任务模型-系统概述:
本模型可供学生完成伺服电机控制、步进电机控制、气动元件控制、称重模块控制等PLC指令训练、位控训练、传感器检测技术等方面的实训实习、课程设计的使用。
基本功能:
(1)自动供料控制
(2)机械手搬运控制
(3)物体称重称重控制
(4)物料进仓控制
(5)气动控制
(6)步进电机控制
(7)伺服电机参数设置和控制
二、
产品特点:
1、智能仓库任务模型装置由供料单元、搬运单元、称重单元、启动单元、立体仓库单、元步进电机单元、伺服单元、接口电路所组成。立体仓库主体由底盘、三层九仓位库体、传动机械及电气控制等四部分组成。
2、模型的传动机械部分采用滚珠丝杠、滑轨、普通丝杠等机械元件组成,采用步进电机作为拖动元件。
3、该模型由供料单元、搬运单元、称重单元、启动单元、立体仓库单、元步进电机单元、伺服单元,由PLC编程实现供料、搬运、称重、入库可完成仓库智能化的存储任务。
1)采用可编程逻辑器件,实现X、Y、Z轴的限位保护、互锁保护,确保了学生在误操作时不损坏系统硬件。
2)开放式接口设计,适宜技能实训使用。
3)通过传感器信号采集,PLC编程,实现对步进电机及直流电机进行复杂的位置控制、时序逻辑控制及上位机监控等功能。
4)采用滚珠丝杠、直线导轨、称重模块、普通丝杠作为传动装置。
5) 输入电压:AC 200V-240V (带保护地三芯插座)、耗电量<250W。
4、外形尺寸:720×850×600mm(L×W×H)
三、
实验项目:
1.PLC基本指令训练
2.PLC高级指令训练
3.定位及调速控制训练
4.仓库管理训练
5.上位机管理软件训练
6. PLC模拟量训练
7. 步进电机控制
8. 伺服电机控制
9. 气动元件PLC控制
四、
主要配置清单
序号 名称 型号 数量 单位
1 步进驱动器   1
2 步进电机   1
3 运动导轨   2
4 伺服电机   1
5 伺服驱动器   1
6 铁质喷塑机座   1
7 接线端子排   1
8 磁性开关   2
9 仓位库 9个仓位 1
10 单杆气缸   2
11 双杆气缸   2
12 旋转气缸   1
13 称重模块   1
14 夹爪   1
15 电磁阀   2
16 PLC FX3U-48MT(用户可以自备) 1
