| 分 项 | 说 明 | |||

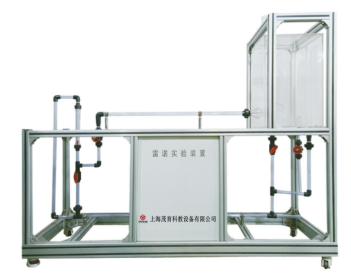

| 雷诺实验设备-特点 |
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、雷诺实验设备主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。 4、可观察流体在圆直管内作层流、过渡及湍流流动现象，具有良好的实验效果。 5、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 设备功能 |
1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。 2、演示长距离层流流线情况。 3、可测取临界Re数。 4、演示层流底层状况； 5、演示层流与湍流的速度分布。 6、可实现移动终端扫码，获取装置工艺流程视频介绍。 |
|||
| 设计参数 | 雷诺数：570~5700。液体流量：40~400L/h。常温、常压操作。 | |||
| 公用设施 |
水：需自来水提供实验用水，实验过程中消耗自来水。 电：无 药品：水溶性红墨水。 实验物料：自来水。 |
|||
| 主要设备 |
1、液体转子流量计：40~400 L/h。 2、高位稳流水箱：容积≥55 L，优质有机玻璃材质，可视溢流及稳液位设计，能自动放净。 3、实验演示管段：优质有机玻璃材质，内径d=20mm，有效观察段长度1200 mm。 4、进口稳流段：φ110~φ35 mm，铜质喇叭状整流管。 5、管路：透明材质，壁厚≥2.5mm。 6、外形尺寸：1800×550×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 7、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | 玻璃温度计 | 温度就地显示 | 温度计 | |
| 液体流量 | 转子流量计 | 流量计就地显示 | 管路出口闸阀（手动） | |
友情提示：
1、设备验收：各采购单位收货时请检查雷诺实验设备的货品外观，核实雷诺实验设备的数量及配件，拒收处于受损状态的雷诺实验设备；
2、设备质保：茂育将为各采购单位提供雷诺实验设备产品说明书内的质保条件和质保期，在质保范围内提供对雷诺实验设备的免费维修，超出条件承诺时提供对雷诺实验设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的雷诺实验设备选型错误或购买雷诺实验设备数量错误，造成雷诺实验设备的退换货要求，将不被接受；
4、设备货期：对雷诺实验设备的发货期为参考值，如您需要了解雷诺实验设备的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对雷诺实验设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关雷诺实验设备的技术咨询。
