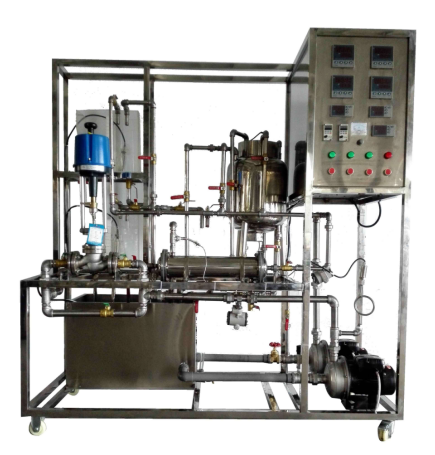

MY-511C单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台

一、功能要求：
MY-511C 单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台利用自动化仪表技术，计算机技术，通讯技术和自动控制技术，以实现对水箱液位的串级控制；通过PLC编程等方式实现对液位的串级PID控制；系统的控制效果既可通过水箱刻度直观地反映出来，也可通过传感器进行精确检测，通过软件显示瞬态响应指标进行对比，以便准确评估控制性能，并提供二次开发功能。
二、各项指标要求：
1、实训屏：提供实验所需的单相AC220V电源，总电源由带漏电保护的空气开关控制，另控制屏内部设有电流型漏电保护器，配有漏电报警指示灯和告警复位按钮。实训装置的电网电压由一只指针式交流电压表监示。
2、智能电动调节阀：等百分比特性内置侍服放大器，稀土永磁同步电机，体积小，力矩大。工作电压·24VAC，输入电流4-20mADC。
3、单相磁力泵：无泄漏，低噪音，单相·220VAC，功率不大于90%。
4、三相磁力泵：无泄漏，低噪音，三相220VAC，功率不大于180V，扬程不小于8米。
5、温控调压模块+散热器：全隔离单相交流可控硅调压模块；控制信号：4-20mADC。
6、压力变送器：不低于0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢。"
7、Pt100温度传感器及温度变送器：A级；温度变送器：0.5级精度，0-100℃。
8、涡轮流量计及流量变送器：量程：0-1200L/ha 输出信号：4-20mADC；精度：0.5级。
9、PLC控制系统：配置一个4入/2出模拟量模块EM-AM06，可完成所有单通道输出、多通道输入控制实验。

友情提示：
1、设备验收：各采购单位收货时请检查单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台的货品外观，核实单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台的数量及配件，拒收处于受损状态的装置；
2、设备质保：上海茂育将为各采购单位提供单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台产品说明书内的质保条件和质保期，在质保范围内提供对装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台选型错误或购买数量错误，造成装置的退换货要求，将不被接受；
4、设备货期：对单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台的发货期为参考值，如您需要了解装置的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位单容水箱液位PID控制实验和PLC上下水箱液位串级控制实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关装置的技术咨询。
