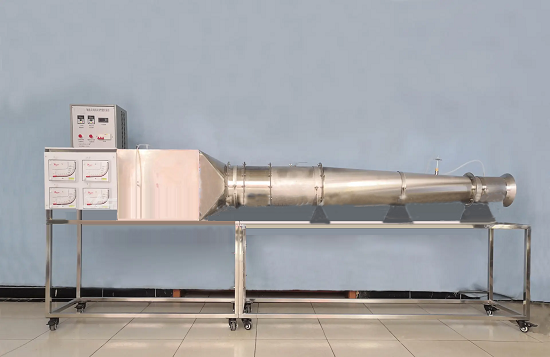

MYLT-48风室型风机性能测试实验装置

风室型风机性能测试实验装置-实验目的
1、学习通风机主要工作参数，风量Q，风压P，轴功率N，转速n（从而计算效率η）的实验测定方法。
2、通过试验得出轴流式风机的特性曲线（包括P-Q曲线、Pst-Q曲线，N-Q曲线和η-Q曲线）。
3、熟悉轴流风机性能测试实验台的操作方法，实验台的组成和数据处理，熟悉轴流式风机风室实验装置的结构。
4、学习风室类型测风机性能试验方法。
二、技术指标
1、国标GB1236-1985《通风机空气动力性能试验方法》规定管段长度及多孔整流栅，不锈钢材质。
2、工作环境：常温、常压下运行，工作温度：-10℃～+40℃。
3、工作电源：三相五线380VAC、50Hz，总功率3.5KW。
4、安全保护：具有接地保护，漏电保护，过流保护。
5、外型尺寸：3600×500×1550mm。
三、主要配置及参数
1、设备配置有不锈钢风室，进口集流器，辅助通风机以及变频器。
2、进口集流器，4点静压环测量压力，不锈钢材质。
3、扩压段，扩张角＜7°，不锈钢材质。
4、不锈钢风量开度调节装置
5、毕托管：流量系数：0.998，采用PU透明气动软管连接。
6、倾斜式微压计：精度等级：1.0级；最大工作压力：10000Pa；标称工作液体（酒精）的密度，0.810g/cm3；可选用95%C2H5OH；标定温度：20℃，温度变化范围：±2℃.
7、辅助通风机/被试通风机：低噪音轴流式风机，弘科电气SF3-2，机号3A，0.37KW，2800r/min，380VAC。
8、变频器：力控，AC380V/0.75KW。
9、不锈钢风室：温度计、压力计，整流金属网和腔室。
10、双面亚光密纹喷塑安装控制控箱1只、数显温度表、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、控制箱面板采用铝质凹字技术制作。
11、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
