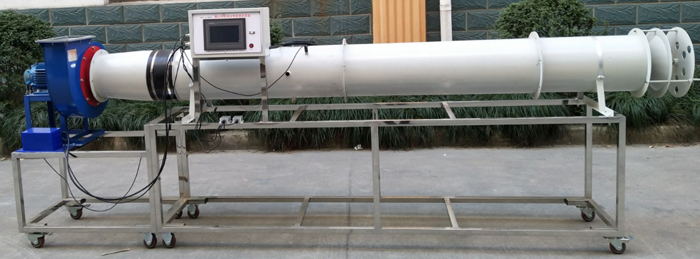

MYLT-6B数据采集离心式风机性能实训台

数据采集离心式风机性能实训台-主要功能：
1、可测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。
二、技术特点：
1、采用进气试验方法,风机出风口垂直向上
2、测定风机风量、风压、轴功率、温度、转速
三、技术参数：
排风管进风口处装有手动风门，能根据实时数据修正风门开度，测量不同工况下风管、集流器静压、出风口压力, 及电机力矩；
变频器计算电机功率；
1、温度传感器:输出模拟量4-20mA,测温范围-40-+150℃；
2、触摸显示屏:SK-070AE ,触摸操作，实时数据采集显示，数据打印、数据存储。
3、压差传感器：量程－1000－0Pa、精度0.25
4、转速传感器：量程0～3000rpm、精度1%
5、风机参数：全压500-600Pa；风量3500～4000m3/h；转速1450r/min；功率1.5KW；电压380V
6、具有微机数据采集、自动数据分析处理，数据分析处理表格，绘制被测风机标准条件下的气动性能曲线即风压-风量、功率-风量、效率-风量的特性曲线，(P～Q，Pst～Q，η～Q，ηst～Q，N～Q曲线)，并可打印数据分析处理表格及特性曲线的功能。
四、主要配置清单：

序号	名称	规格型号	数量
1	入口集流器	钢制	1套
2	手动螺杆节流阀门		1套
3	整流栅		1套
4	风机测试风管	表面喷塑	1套
5	毕托管	在测试断面应安装四支毕托管，传感测试断面的均压	1套
6	离心通风机	CF-11 1.5KW	1套
7	变频器	VFD022M	1只
8	测转速装置		1套
9	配电箱		1套
10	差压传感器	HALO－FY－WG	2套
11	数字信号温度传感器	DS18B20	1套
12	三相功率模块	5A	1套
13	数据采集模块	SB75B	1套
14	彩色触摸屏	嵌入式、7寸	1套
15	数据采集处理软件	MYLT-6B	1套
16	实验台	不锈钢、可移动	1套
