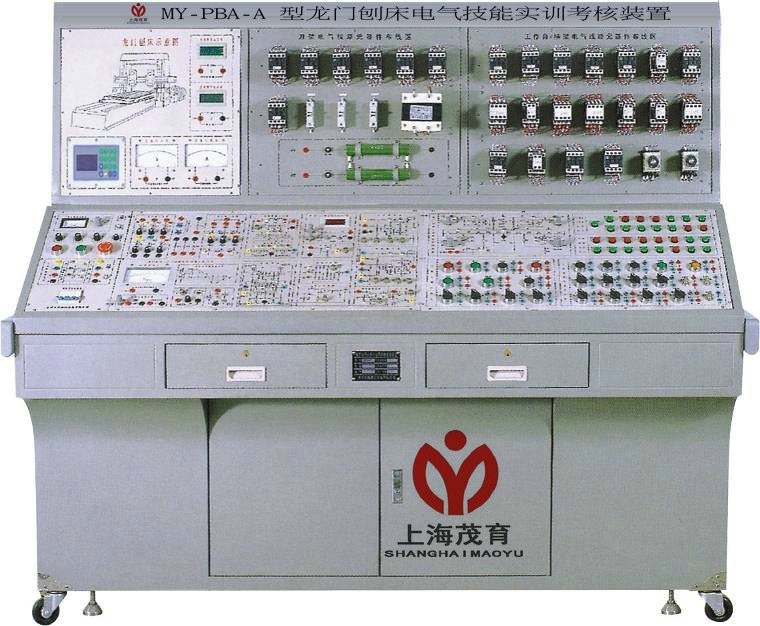

MY-PBA-A 龙门刨床电气技能实训考核装置

龙门刨床电气技能实训考核装置-是为各大、中专院校、职业学校的电气、自动化及相关专业教学、考核而研制实验设备，可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。
二、适用范围
本装置适用于龙门刨床电气控制的模拟与龙门刨床电气故障排除的技能考核。
三、技术性能
1、输入电源:三相四线（～380V±10% 50Hz）
2、工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量:＜1KW
4、外形尺寸:1410mm×725mm×1535mm
四、基本装备
1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供市电提供三相交流电源（380V）
（2）人身安全保护体系
电压型漏电保护器:对线路出现的漏电现象进行保护,使控制屏内接触器跳闸，切断电源。
电流型漏电保护装置:控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
4、各种规格的电动机
1）三相异步电动机拖动电机扩大机的机组。
2）三相异步电动机拖动二只直流发动机的机组。
3）直流电动机及共负载的机组
4）润滑泵电机一只，电掴风机一个，垂直刀架。右侧刀架、左侧刀架各一个，横梁升降电动机，松紧电动机各一个。
5、故障开关箱
设有32个开关，用于故障设置
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
五、实验内容：
1、使学生熟悉交磁放大机的特性及原理；
2、使学生熟悉龙门刨床的电气控制原理及常用低压电器的操作；
3、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；
4、提高学生的动手能力的技能操作水平；
5、通过对模拟龙门刨床的电气控制线路的故障排除，熟悉和掌握对实际龙门刨床的电气线路的故障排除；
6、可以设置故障点做为维修电工的技能考核台。

友情提示：
1、设备验收：各采购单位收货时请检查龙门刨床电气技能实训考核装置的货品外观，核实龙门刨床电气技能实训考核装置的数量及配件，拒收处于受损状态的龙门刨床电气技能实训考核装置；
2、设备质保：茂育将为各采购单位提供龙门刨床电气技能实训考核装置产品说明书内的质保条件和质保期，在质保范围内提供对龙门刨床电气技能实训考核装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的龙门刨床电气技能实训考核装置选型错误或购买数量错误，造成龙门刨床电气技能实训考核装置的退换货要求，将不被接受；
4、设备货期：对龙门刨床电气技能实训考核装置的发货期为参考值，如您需要了解龙门刨床电气技能实训考核装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对龙门刨床电气技能实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关龙门刨床电气技能实训考核装置的技术咨询。
