MY-403-Z3050摇臂钻床智能培训考核鉴定设备

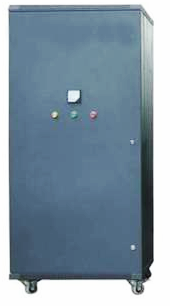

Z3050摇臂钻床智能培训考核鉴定设备（柜式）由多种电气元器件组成各种电气控制线路，MCU 技术 RAM 处理芯片、LCD、键盘、无线或有线网络通讯模块等组成的智能答题器和实训考核台等构成，集技能培训与考核等功能为一体。故障点的产生采用计算机网络技术，考核系统自动完成评分、恢复故障等功能，机床的工作原理及动作完全可以独立进行。可以在Z3050摇臂钻床智能培训考核鉴定设备上进行各种电气故障的检查、排除的教学与实训。
二、技术参数：
1、工作电源：三相五线 AC380 V±10% 50 Hz；
2、最大功率≤300W；
3、配电柜材料：1.5mm厚度的冷轧钢板；
4、外形尺寸：长×宽×高（mm）＝800×600×1700；
三、设备配置：

序号	名称	型号/规格	单位	数量	备注
1	电控柜	80×60×170cm	台	1
2	空气开关	12N DZ20Y-100/3330	只	1
		DZ47-60 10A 2P	只	2
3	急停开关	LAY3	只	1
4	按钮	LA19-11	只	7	红2只、绿5只
5	主令开关	LS2-2	只	1
6	万能开关	LW5D-16/3	只	1
7	熔断器	RT14-20 1P	只	2
8	指示灯	AD11-25/40 黄36V	只	1
9	微电机	红36V	只	2
		红380V	只	1
		绿36V	只	3
		220V	只	4	红2只、绿黄各一只
		6V 6转	只	3
10	变压器	150W380V/127V 36V	只	1
11	时间继电器	15W/220V 6V	只	1
		JS7-2A 127V	只	5
12	交流接触器	CJ20-10 127V	只	5
13	行程开关	LX19K-B	只	2
14	热继电器	JR36-20 0.35A	只	2
15	微动开关	KW7-2	只	6
16	继电器	HH53P AC127V	只	6
17	线路板	B2416	只	1
18	铜柄		只	3
19	电压表	6L2 450V	只	1
20	三相电机	JW5014 带接线排	只	4
21	故障板	A6368	块	1
22	单片机答题器	茂育配套	块	1
23	答题器电源	茂育配套	块	1

四、实训项目：
1、M4启动后缺一相。
2、M1启动后缺一相。
3、除冷却泵电机可正常运转外，其余电机及控制回路均失效。
4、摇臂上升时电机缺一相。
5、M3液压松紧电机缺一相。
6、除照灯外，其它控制全部失效。
7、QF1不能吸合。
8、按摇臂上升时液压松开无效，且KT1线圈不得电。
9、摇臂升降控制，液压松紧控制，立柱与主轴箱控制失效。
10、液压松开正常，摇臂上升失效。
11、摇臂下降控制、液压松紧控制、立柱与主轴箱控制失效，KT1线圈能得电。
12、摇臂液压松开失效；立柱和主轴箱的松开也失效。
13、液压夹紧控制失效。
14、摇臂升降操作后，液压夹紧失效、立柱与主轴箱控制失效。
15、摇臂升降操作后，液压自动夹紧失效。
16、立柱和主轴箱的液压松开和夹紧操作均失效。

友情提示：
1、设备验收：各采购单位收货时请检查Z3050摇臂钻床智能培训考核鉴定设备的货品外观，核实的Z3050摇臂钻床智能培训考核鉴定设备及配件，拒收处于受损状态的Z3050摇臂钻床智能培训考核鉴定设备；
2、设备质保：茂育将为各采购单位提供Z3050摇臂钻床智能培训考核鉴定设备说明书，在质保范围内提供对Z3050摇臂钻床智能培训考核鉴定设备的免费维修，超出条件承诺时提供对Z3050摇臂钻床智能培训考核鉴定设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致Z3050摇臂钻床智能培训考核鉴定设备的选型错误或购Z3050摇臂钻床智能培训考核鉴定设备数量错误，造成Z3050摇臂钻床智能培训考核鉴定设备的退换货要求，将不被接受；
4、设备货期：对Z3050摇臂钻床智能培训考核鉴定设备的发货期为参考值，如您需要了解Z3050摇臂钻床智能培训考核鉴定设备的精确货期，请与上海茂育公司的销售人员联系；
5、如各采购单位对Z3050摇臂钻床智能培训考核鉴定设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关Z3050摇臂钻床智能培训考核鉴定设备的技术咨询。
