MY-C650-2 普通车床电气技能培训考核实验装置

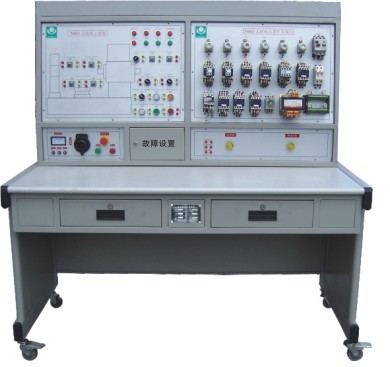

（参考图）
普通车床电气技能培训考核实验装置-是为各大、中专院校、职业学校的电气、自动化及相关专业等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。
二、适用范围：
本装置适用于C650-2型普通车床电气控制的模拟与C650-2型普通车床电气故障排除的技能考核。
三、技术性能：
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
四、基本装备：
1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有C650型普通车床示意图，可以很直观地看出C650普通车床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
4、三相异步电动机
3只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵和快速移动电动机。
5、故障开关箱
设有32个开关，其中1到23用于故障设置；24到32保留。
6、实验桌
实训桌：实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。
五、实验项目及主要内容
友情提示：
1、设备验收：各采购单位收货时请检查普通车床电气技能培训考核实验装置的货品外观，核实通车床电气技能培训考核实验装置的数量及配件，拒收处于受损状态的本装置；
2、设备质保：茂育将为各采购单位提供普通车床电气技能培训考核实验装置产品说明书内的质保条件和质保期，在质保范围内提供对通车床电气技能培训考核实验装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的普通车床电气技能培训考核实验装置选型错误或购买数量错误，造成通车床电气技能培训考核实验装置的退换货要求，将不被接受；
4、设备货期：普通车床电气技能培训考核实验装置的发货期为参考值，如您需要了解通车床电气技能培训考核实验装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对普通车床电气技能培训考核实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关通车床电气技能培训考核实验装置的技术咨询。
