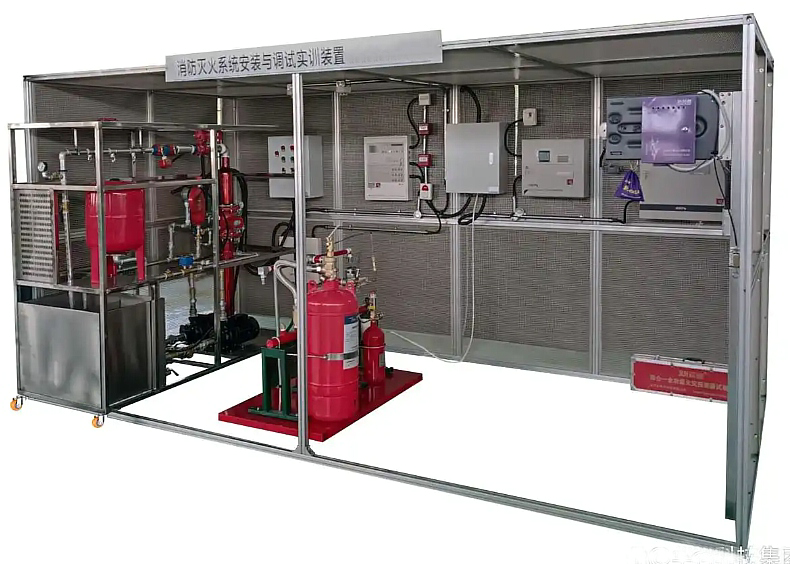

MYXF-01消防灭火系统安装与调试实训装置

消防灭火系统安装与调试实训装置是以建筑安装行业强国建设平安中国对消防灭火系统安装与调试人才需求为背景，选取消防灭火系统典型工程应用为实训内容，涵盖自动喷水灭火系统、火灾自动报警系统、气体灭火系统、防火卷帘系统、应急照明与疏散指示系统、电气火灾预警系统、可燃气体探测报警系统等技术内容，重点培养学生的消防灭火系统设计、安装、接线、编程、调试、运行维护等综合实践技能和技术应用能力，提升学生在消防灭火系统安装与调试、系统运行、管理维护等方面的职业能力，为社会培养一批理想信念坚定，具有良好的人文素质、职业道德和创新意识，精益求精的工匠精神，适应消防行业发展需求的高素质技术技能人才。

二、技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜3kVA
4.外形尺寸：消防喷淋模型：2000mm×750mm×1810mm
模拟房间：2120mm×4020mm×2120mm
5.安全保护：具有漏电自动保护装置
三、主要构成
1、湿式自动喷水灭火系统
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟一层大楼喷淋灭火系统；模型系统主要由喷淋水泵、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、信号蝶阀、封闭式喷头、试验阀等典型喷水灭火设备构成，能生动模拟大楼内感温式消防喷淋灭火系统的典型结构。
2、火灾自动报警系统
包含火灾报警控制器（联动型）、感烟探测器、感温探测器、可燃气体探测器、手动火灾报警按钮、消火栓报警按钮、火警讯响器、输入/输出模块、总线隔离器等器件，可完成火灾自动报警系统的安装，火灾自动报警系统的布线与各器件间的接线，各消防模块的编码设置，火灾自动报警系统功能调试等实验实训任务。
3、气体灭火系统
包含管网式七氟丙烷灭火装置、气体灭火控制器、感烟探测器、感温探测器、火灾探测器等，可完成气体灭火系统安装，气体灭火系统的布线与各器件间的接线，气体灭火系统调试等实验实训任务。
4、防火卷帘系统
包含消防卷帘门、防火卷帘控制器、感烟探测器、感温探测器、手动释放装置、防火卷帘控制开关等，可完成防火卷帘系统安装，火灾自动报警控制器（联动型）与防火卷帘控制器等器件之间的接线，编码设置，防火卷帘系统调试等实验实训任务。
5、应急照明与疏散指示系统
包含应急照明控制器、应急照明集中电源、双面双向指示灯、单面疏散口指示灯、单面安全出口指示灯、单面右向疏散指示灯、单面左向疏散指示灯、楼层指示灯、应急照明灯等，可完成应急照明与疏散指示系统安装，应急照明控制器、应急照明集中电源及应急照明配电箱的调试等实验实训任务。
6、电气火灾预警系统
包含电气火灾监控设备、输入/输出模块、组合式电气火灾监控探测器、测温式电气火灾监控探测器、声光警报器等，可完成电气火灾预警系统的安装，火灾自动报警控制器（联动型）、声光警报器、剩余电流火灾监控探测器及输入/输出模块的接线连接，电气火灾预警系统的调试等实验实训任务。
7、可燃气体探测报警系统
包含可燃气体报警控制器、输入/输出模块、可燃气体探测器、声光警报器等，可完成可燃气体报警系统安装，火灾自动报警控制器（联动型）、声光警报器、探测器及输入/输出模块的接线连接，可燃气体探测报警系统的调试等实验实训任务。
8、工器具及材料
包含电动套丝机、操作台、多功能接线钳、管钳、活动扳手、压力表、真空表、编码器、供电线缆、控制线缆、信号线缆、万用表、兆欧表、米尺、螺丝刀、生料带、镀锌钢管、软管、套管、接线端子、号码管、割刀、尖嘴钳、线槽、声强计、秒表、火灾探测器功能试验器等。
四、实训项目
1、湿式自动喷水灭火系统安装与调试
（1）湿式自动喷水灭火系统安装。
（2）消防水泵，自动喷水灭火系统水流指示器、压力开关、信号阀等各器件与火灾自动报警系统的接线。
（3）湿式自动喷水灭火系统运行调试。
2、火灾自动报警系统安装与调试
（1）火灾自动报警系统的安装。
（2）火灾自动报警系统的布线与各器件间的接线。
（3）各消防模块的编码设置。
（4）火灾自动报警系统功能调试。
3、气体灭火系统安装与调试
（1）气体灭火系统安装。
（2）气体灭火系统的布线与各器件间的接线。
（3）气体灭火系统调试。
4、防火卷帘系统安装与调试
（1）防火卷帘系统安装。
（2）火灾自动报警控制器（联动型）与防火卷帘控制器等器件之间的接线。
（3）编码设置。
（4）防火卷帘系统调试。
5、应急照明与疏散指示系统安装与调试
（1）应急照明与疏散指示系统安装。
（2）应急照明控制器、应急照明集中电源及应急照明配电箱的调试。
6、电气火灾预警系统安装与调试
（1）电气火灾预警系统的安装。
（2）火灾自动报警控制器（联动型）、声光警报器、剩余电流火灾监控探测器及输入/输出模块的接线连接。
（3）电气火灾预警系统的调试。
7、可燃气体探测报警系统安装与调试
（1）可燃气体报警系统安装。
（2）火灾自动报警控制器（联动型）、声光警报器、探测器及输入/输出模块的接线连接。
（3）可燃气体探测报警系统的调试。
