MYDJ-32机电传动控制综合实验台

一、产品概况：：

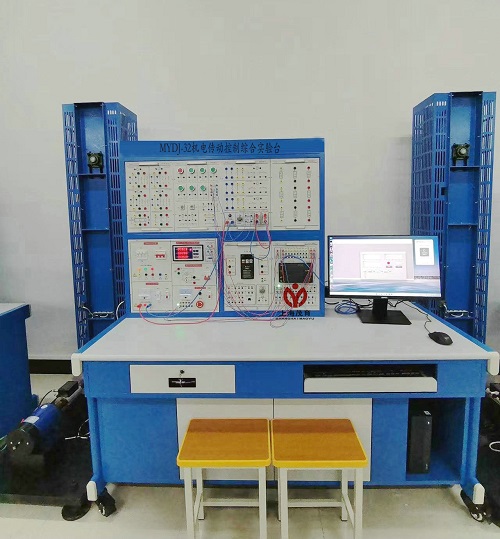

机电传动控制综合实验台主要用于机电类专业的教学与实验，由左侧的机械传动装置（包含立柱、链条、联轴器、电机等）和右侧的控制实验台（集成了控制面板、仪表、PLC、计算机等）组成。用于职业院校、高等院校的机电工程、自动化等专业的实验室，用于理论教学的实践验证和技能训练。机电传动控制综合实验台可开展机电传动系统的控制、调速、故障诊断等多种实验，帮助学生掌握机电一体化技术中的传动与控制原理，提升实践操作和系统设计能力。

二、技术参数：
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2、工作环境: 温度-10℃－+40℃　相对湿度＜85％（25℃）海拨＜4000m
3、装置容量：＜1.5KVA
4、操作台外形尺寸：1550×730×1700mm
5、负载传动装置:1200×600×500mm
6、传动架：高2000mm
三、实验项目
1、了解机电传动元件结构及工作原理
2、交、直流电机的特性测试
3、交、直流电机的继电器控制实验
4、交、直流电机的上位机控制实验
5、PLC可编程控制器实验
6、机械传动实验
四、实验内容
1、交流电机的实验
（1）交流电机时间控制定子串电阻启动实验
（2）交流电机变电压起动实验
（3）交流电机点动/自动控制实验
（4）交流电机循环工作回原点实验
（5）交流电机Y-△降压起动实验
（6）交流电机反接制动实验
（7）交流电机电流控制定子串电阻启动实验
（8）交流电机能耗制动实验
（9）交流电机正反转控制实验
（10）交流电机变频调速实验
（11）交流电机变频制动实验
2、直流电机的实验
（1）直流电机正反转实验
（2）直流电机串电阻启动实验
（3）直流电机降压启动实验
（4）直流电机变电阻调速实验
（5）直流电机变电压调速实验
（6）直流电机能耗制动实验
（7）直流电机电源反接实验
（8）直流电机倒拉反接制动实验
3、PLC可编程控制器实验(扩展实验)
（1）数字量实验
（2）模拟量实验
（3）PLC通信实验
4、机械传动实验
（1）机电传动系统拼接实验（电机部分）
（2）链传动效率实验
（3）系统转动惯量的折算与实验
五、性能及特点
1、系统直观显示机电传动与控制的全过程，其传动台架与生产实际具有相似性。
2、该实验台有两种控制方式：一种是继电器控制方式，它能使学生掌握传统的继电器控制方式，熟悉继电器等器件原理及硬件接线；另一种是PLC控制方式，此方式接线简单，能大大缩短实验准备的时间，适用于只重视实验结果曲线的情况
3、该实验台软件具有实时测试、保存实验结果、打开历史文件、打印、模拟动画演示及模拟按钮的功能
4、该实验台软件能绘出四种特性曲线（实时、历史）：T-n曲线、t-T曲线、t-n曲线、t-V曲线
5、该实验台的PLC实验部分(扩展部分)集可编程逻辑控制器、编程软件、模拟量控制实验板于一体，可完成PLC的基本指令实验、开关量实验、模拟量实验、通信等实验，实验内容丰富
6、该实验台的扭矩转速传感器是属高精密类器件，可拓宽学习者眼界。

名称	主要技术参数
交流电机	0.75KW	380V	转速：910r/min
直流电机	0.75KW	220V	转速：1500r/min
变频器	0.75KW	380V	输出频率：0.1～400Hz
扭矩转速传感器	20N.m	±15VDC～24VDC	转速：3000r/min
PLC模块	西门子S7-200SMART CPU ST40	A/D模块EM AM03

友情提示：
1、设备验收：各采购单位收货时请检查机电传动控制综合实验台的货品外观，核实机电传动控制综合实验台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供机电传动控制综合实验台使用说明书和质保期，在质保范围内提供对机电传动控制综合实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的机电传动控制综合实验台选型错误或设备购买数量错误，造成机电传动控制综合实验台的退换货要求，将不被接受；
4、设备货期：对机电传动控制综合实验台的发货期为参考值，如您需要了解机电传动控制综合实验台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对机电传动控制综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关机电传动控制综合实验台的技术咨询；
