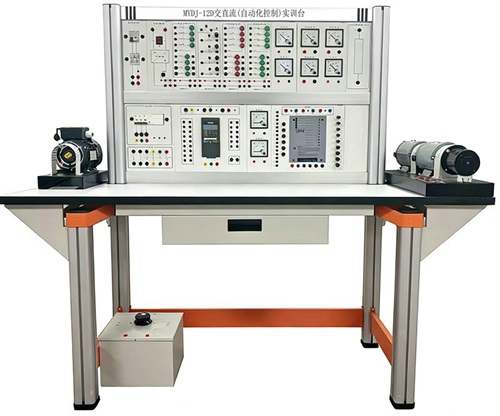

MYDJ-12D交直流（自动化控制）实训台

交直流（自动化控制）实训台采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个凹字形铝压成型构件联接，台面高度约780mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。凹字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级。

二、实训台架
提供台架采用铝合金抽拉结构，2层可方便模块的悬挂和替换。整体尺寸不大于1600*710*1550。
三、配套模块描述如下：
(1)带锁开关量输入模块
提供开关量信号的输入，含8路带锁的信号输入。
开关量输入模块由4个按钮，公共端公共端和4个按钮四组独立公共端端组成（其中按钮7、8可输入220V电压）。开关量输入模块中的自锁按钮为带灯按钮，当按钮触点状态为闭合时，按钮自身带灯会亮（其中按钮8为常闭触点）。
(2)自复位开关量输入模块
由4个按钮，公共端公共端和4个按钮四组独立公共端端组成（其中按钮7、8可输入220V电压）。提供开关量信号的输入。
模块下方的24V、0V为模块装入实训设备后的电源连接用。虚框内为24V输出电源供外接电源使用。
(3)开关量输出模块
提供开关量信号的输出显示。
由4个指示灯，公共端为公共端和4个指示灯四组独立公共端端组成。供电电源为直流24V。
模块下方的24V、0V为模块装入实训设备后的电源连接用。虚框内为24V输出电源供外接电源使用。
(4)单相电源模块
为实训台提供单相交流电源。
单相电源模块将单相电源开关与保险丝集成在同一模块上，更大的保证了实训台设备的安全。
(5)直流电源模块
提供实训台中各功能模块所需的直流24V电源。
接通电源开关后，模块有直流24V输出（指示灯亮）。
模块下方的24V、0V为模块输出电源，可通过短接桥或实训电缆供各功能模块使用。
(6)2指针显示模块
测量实训台中相应模拟量的值。
指针显示模块由2个电流表组成（量程均为0～20mA）。
模块中数字表部分的红色端子为输入的正端，黑色端子为输入负端。
(7)电位器模块
为提供实训项目中所需要的电压给定。
电位器模块由四组电位器及钮子开关组成，该钮子开关可在实训过程中对可逆/不可逆两者之间进行转换。
模块下方的24V、0V为模块装入实训设备后的电源连接用。虚框内为24V输出电源供外接电源使用。
(8)4指针显示模块
采用指针表测量实训台中相应模拟量的值。
指针显示模块由1个直流电压表（+/-250V）、2个直流电流表（+/-1A和+/-5A）和1个转速表（+/-2000RPM）组成，可分别测试电枢电压、电枢电流、励磁电流和转速。
(9)514C调速模块
主要针对直流调速装置设计，学员可以通过模块面板上的端子进行线路的连接，同时通过操作面板对装置进行参数的设定。模块的L和N为交流单相220V的输入电源端口，下方的为调速装置的输出端口，连接至电动机。为方便调节，部分调节旋钮通过外接方式连接。
(10)三相电源模块
为实训台提供三相交流电源。
三相电源模块将三相电源开关与保险丝集成在同一模块上，更大的保证了实训台设备的安全。
其中接触器中的1L1-2T1、3L2-4T2、5L3-6T3为三路强电常开触点，13NO-14NO为一路弱电常开触点，21NC-22NC为一路弱电常闭触点，A1、A2为控制线圈接触器模块正面除接线端子外各部分完全绝缘，具有很高的安全性。
(11)变频器模块
主要针对变频器设计，学员可以通过模块面板上的端子进行线路的连接，同时通过变频器的BOP操作面板对变频器进行参数的设定。
模块的L1、L2、L3为交流三相380V的输入电源端口，下方的U、V、W为变频器的输出端口，连接至电动机。变频器主机型号：西门子G120C，额定功率 3AC380-480V +10/-20% 47-63Hz 低过载：0.55kW，基于 150% 3s，110% 57s，100% 240s 高过载：0.37kW，基于 200% 3s，150% 57s，100% 240s 集成式 A 类滤波器外部 24V I/O 接口： 6DI，2DO，1AI，1AO，1Mot_t Safe Torque Off，集成现场总线：PROFINET-PN
（12）2指针显示模块2
测量实训台中相应模拟量的值。
指针显示模块由2个直流指针电压表（量程为-60V～+60V和-10V～+10V）。
模块中数字表部分的红色端子为输入的正端，黑色端子为输入负端。
1）变阻箱模块：由一个变阻器构成
2）直流机组：单出轴电机+双出轴电机+测速发电机。
3）交流机组

友情提示：
1、设备验收：各采购单位收货时请检查交直流（自动化控制）实训台的货品外观，核实交直流（自动化控制）实训台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供交直流（自动化控制）实训台使用说明书和质保期，在质保范围内提供对交直流（自动化控制）实训台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的交直流（自动化控制）实训台选型错误或交直流（自动化控制）实训台购买数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对交直流（自动化控制）实训台的发货期为参考值，如您需要了解交直流（自动化控制）实训台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对交直流（自动化控制）实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关交直流（自动化控制）实训台的技术咨询；
