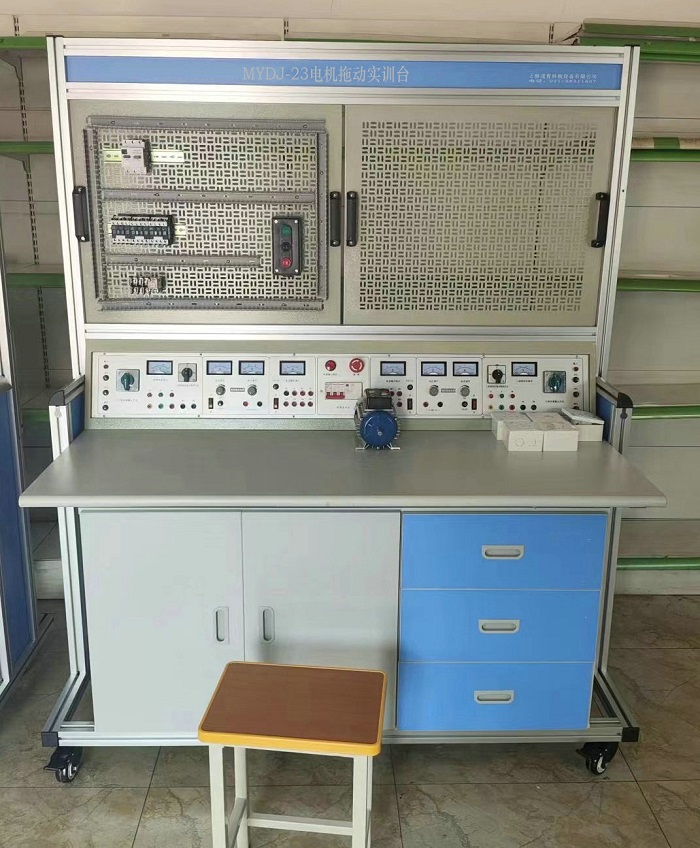

MY-DQ23 电气装配实训装置

一、MY-DQ23 电气装配实训装置-概述：
本装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，电气装配实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失。一个实训场所，可以完成几个专业教学和实训，经济适用。实训台配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。灵活、可靠、安全、经济适用，电气装配实训装置的特点。对实训场所不多、教学经费投入受限制的学校，本装置是一种理想的职业教育实训设备。
二、技术指标：
1、外型尺寸1632mm×750mm×1638mm；
2、实训台架的材料：钢板、铝合金结构；
3.、工作电源：
1）输入：三相AC 380V ±10% 50HZ 三相五线；
2）固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3）可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4）接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5）保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、实训装置结构功能：
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM，大小774*580MM
四、参考实训项目：
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路参考
五、实训项目所需元器件清单（每组配备清单）：

序号	名称	型号与规格	数量
1	单相电度表	DD237	1
2	闸刀开关	HK1	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	插座	T3-10	1
6	调速开关		1
7	触摸开关		1
8	人体感应开关		1
9	电流互感器	LQG-150/5	3
10	墙壁开关座		1
11	声控开关		1
12	螺旋式保险盒	RL1-15/3A	3
13	直插式保险盒	RT14-20/2A	2
14	交流接触器	CJT1-1210	5
15	辅助触头	F4-11	3
16	热继电器	R16B-20/3	1
17	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
18	时间继电器座	PF-083A	1
19	行程开关	LX19-001	4
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/8W	1
22	镇流器	8W	1
23	日光灯座		2
24	大功率电阻		3
25	二极管		1
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	螺丝		90
29	螺丝刀		2
30	尖嘴钳		1
31	剥线钳		1
32	三相四线有功功率电度表		1
33	三相鼠笼异步电动机	380V/Y/△180W	1
34	高可靠护套结构手枪插式实验连接线及配件		1套
35	实验指导书		1本
36	万用表	MF-47
