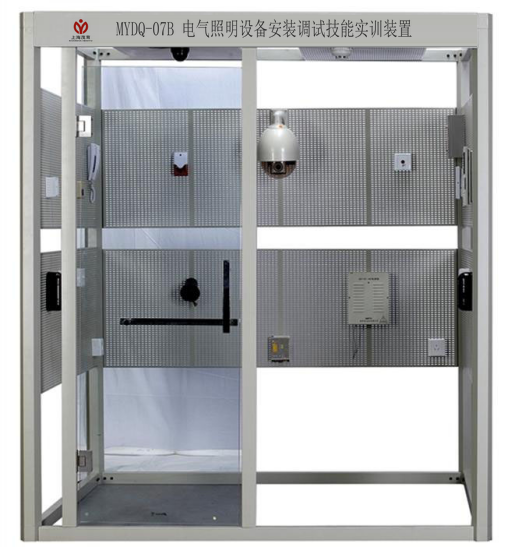

MYDQ-07B电气照明设备安装调试技能实训装置

电气照明设备安装调试技能实训装置-概述:
本装置是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工(初级)》、《电气设备安装工(中级)》的电气照明设备安装调试技能实训,适合各职业院校的对电气设备安装工技能实训教学,同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、
实训装置特点
该实训设备在结构上以建筑模型(包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线)为基础,由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1、配电箱采用小型室内配电箱,用于训练学员对配电箱的安装技能
2、电气照明典型线路采用优质元器件
3、防雷接地装置采用工业现场所用的避雷针和避雷器进行实训
三、
技术性能
1、输入电压:三相四线~380V±10% 50Hz
2、工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3、装置容量:<1.5kVA
四、
装置配备
1、电源、电气设备配备
(1)电源部分
三相四线380V电网经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电;设有指针式交流电压表三只指示输入的三相电源线电压;交流电源输出端设有过流保护及漏电保护功能。
(2) 配备一套室内小型配电箱,用于配电箱的室内安装
(3) 配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等
(4) 配备典型照明线路施工所用的灯座及开关等元器件
(5) 配备吊扇及配套调速器1套
(6) 配备避雷针1只
(7) 配备电源防雷器1台
(8) 配备布线用硬质导线
2、仪器配备
便携式数字万用表
3、工具配备
配有电工常用工具2套 (含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯
及锯片等),电烙铁1把,卷尺1把。
五、实训项目
1、配电箱安装
2、线管敷设前的预制加工
3、线管的敷设
4、线管的穿线
5、灯具的安装
6、典型照明电路的安装及接线
7、吊扇的安装及测试
8、防雷器的安装
9、避雷针的安装
