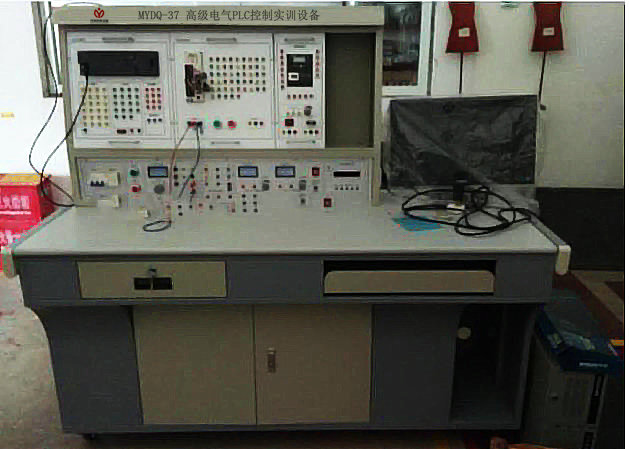

MYDQ-37高级电气PLC控制实训设备

高级电气PLC控制实训设备-产品简介：
1、设备组成
高级电气实训台主要由PC机、电气控制柜、电机工作台以及控制软件组成。
2、技术参数：

技术规格	单位	参数
工作台尺寸: 长宽高	mm	18005001800
交流电源	380AV/220AV,50HZ
变频器	1000W
三相异步交流电动机	350W/AC380V
随机附件	1.PC与PLC编程电缆；2.PLC编程软件
随机资料	1.使用说明书；2.实验指导书

3、设备特点：
1）覆盖面广，综合性强。实验内容涉及机械、电气、计算机技术、通讯技术等方面，通过实验，可大大拓宽学生知识面，增强其综合能力。
2）起点高，内容新。教学实验设备采用新型的控制元器件和机械零部件，运用了当今先进的、流行的控制技术和控制手段，不仅能掌握基本的实验技能技巧、培养动手能力，而且还可以掌握先进的机电控制技术方法和控制手段，了解机电一体化等专业的现状和发展方向。
3）各功能部件开放性好。控制电柜和机械工作台的元器件、零部件、检测元件等，一目了然，有利于加深学生的感性认识。
4）实战性强。实验过程接近实际机电产品的组装调试过程，每一个实验由学生自己动手接线、编制程序、调试，直至达到要求为止。
5）分区式结构，模块式设计。各种分区，既相对独立，又可以相互组合。这种分区式结构，不仅可完成基本的实验项目，而且还为学生提供了创新性设计的平台。
二、设备清单：

名称	规格型号	数量	单位	备注
PC机	硬盘1T,I5处理器，8G内存，主板带串口，22寸液晶显示器，带光电鼠标、键盘	1	台	研华
电气控制柜（台）	西门子：S7-200 CPU226，AC/DC/RLY,	1	块	西门子
	模拟量输入输出模块	1	块	西门子
	三相交流变频器SINAMICS,v20 1.1kw	1	台	西门子
	伺服驱动器LXM23CU07M3X	1	套	施耐德
	施耐德低压电气元件	若干
实训挂箱	桁架式搬运机械演示系统	1	套
实训挂箱	十字路口交通信号灯控制演示	1	套
实验工作台	国产750w三相交流380v异步电机	1	台
实验工作台	伺服电机BCH1001O12A1C (NRV 063)	1	台	施耐德
附带软件及资料	1.PC与PLC编程电缆；2.PLC编程软件	1	套
附带软件及资料	3.使用说明书和电气设备说明书；4.实验指导书	1	套
实验电脑桌	标准	1	台
附件连接线	实验连接线50CM自锁线	50	条
	15CM自锁线	10	条
	Ф4电机安全叠加连线	30	条

三、设备要求：
1、实训平台电气设计符合《电气设备安全设计导则(GB/T 25295-2010)》。
2、实训平台接线整齐、坚固、美观。
3、实训平台输入输出电压采用24VDC，各种指示信号电压均采用24VDC。
4、实验挂箱与实训平台可柔性对接、灵活配套使用，整体协调。
5、伺服定位工作台采用三轴设计。
6、PLC输入输出连接好插件，实训接线均采用快速插件连接。
7、电气控制柜接线标识清洗与图纸保持一致。
8、所有电气产品符合3C认证。
四、功能要求：
1、三相异步电动机启停控制实验
2、三相异步电机点动控制
3、三相异步电动机正反转控制实验
4、三相异步电机具有自锁的正转控制线路。
5、三相异步电机联锁的正反转控制。
6、三相异步电机带延时正反转控制。
7、三相异步电机Y/△转换起动控制。
8、三相电机自动运行控制实验。
9、PLC控制三相异步电动机变频调速实验
10、PLC顺序控制程序设计与调试实验
11、PC与 PLC双向通信程序设计与调试实验
12、PC与 PLC两极控制程序设计与调试实验
13、PLC与伺服控制器程序设计与调试实验
14、十字路口交通自动控制实验
15、自动送料装车系统控制实验
16、机械手控制系统实验
17、与、或、非逻辑功能实验
18．定时器、计数器功能实验
19、跳转、分支功能实验
20、移位寄存器实验
21、数据处理功能实验
22、微分、位操作实验
23、变频器功能参数设置与操作实验
20、三相异步电机的变频开环调速实验
21、基于PLC通信方式的变频器开环调速
22、基于PLC通讯方式的变频器闭环调速
23、基于PLC模拟量方式的变频器闭环调速

友情提示：
1、设备验收：各采购单位收货时请检查高级电气PLC控制实训设备的货品外观，核实高级电气PLC控制实训设备的数量及配件，拒收处于受损状态的设备；

2、设备质保：上海茂育将为各采购单位提供高级电气PLC控制实训设备产品说明书内的质保条件和质保期，在质保范围内提供对高级电气PLC控制实训设备的免费维修，超出条件承诺时提供对设备的有偿维修；

3、设备退换货：各采购单位单方面原因导致的高级电气PLC控制实训设备选型错误或购买高级电气PLC控制实训设备数量错误，造成设备的退换货要求，将不被接受；

4、设备货期：对高级电气PLC控制实训设备的发货期为参考值，如您需要了解高级电气PLC控制实训设备的精确货期，请与上海茂育的销售人员联系；

5、咨询电话：如各采购单位对高级电气PLC控制实训设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关高级电气PLC控制实训设备的技术咨询。
