MY-207B低压电工电气实训考核装置

一、低压电工电气实训考核装置-产品概述：
该装置采用万能网孔板开放式设计，自由组合的思路，装有完成各种低压电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表等，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
二、主要技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700cm×500cm×1700cm

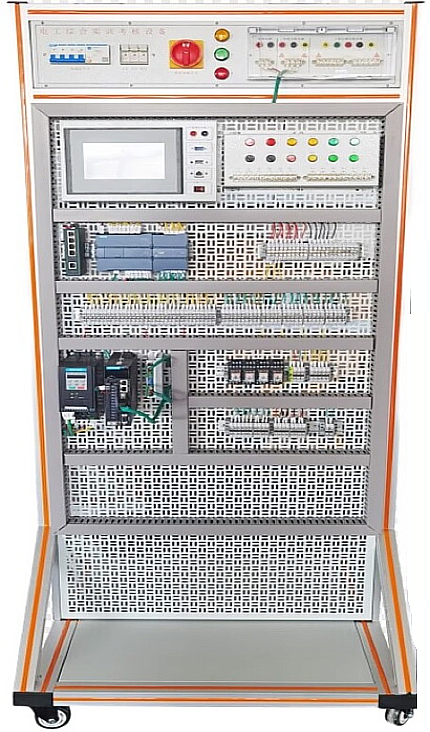

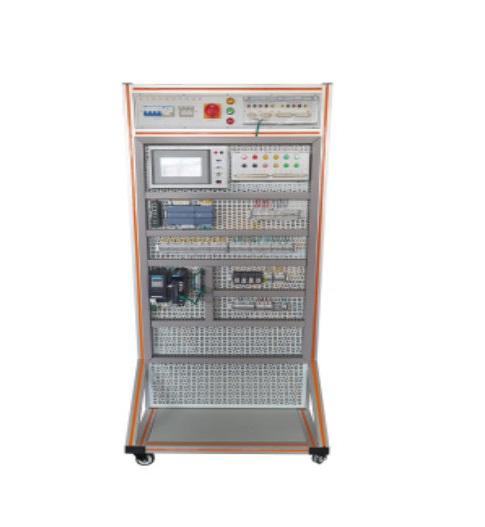

三、网孔实训屏结构
实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。
四、电源控制屏
在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计，并装有实验室智慧用电安全控制系统：
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
6、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、先进性。
五、实验操作项目：

1.起动停止控制电路；
2.异步电动机点动控制电路；
3.异步电动机两地控制电路；
4.异步电动机联锁正反转控制电路；
5.双重联锁正反转控制电路；
6.自动顺序起动控制；
7.手动顺序起动控制；
8.异步电动机星、三角控制电路；
9.异步电动机能耗控制电；
10.异步电动机反接制动控制电路；
11.自动往返控制电路；
12.正反转点动、起动控制电路；
13.带有点动的自动往返控制电路；
14.异步电动机自锁控制电路；
15.异步电动机单向点动、起动控制电路；
16.电阻降压起动控制电路；
17.C620-1型车床控制电路；
18.电动葫芦电气控制电路；
……自由设计项目。

六、元件配置清单

序号	型号	名称	数量	单位	备注
1	D247LE﹣32	三相漏电开关	1	只
2	BH0.66	电流互感器	3	只
4	CJX2﹣0901	交流接触器	4	只
5	辅助触头		2	只
6	JR36﹣20	热继电器	2	只
7	RT18-32X	1P熔断器	5	只
8	LX9-222	行程开关	2	只
8	LX9-001	行程开关	2	只
9	3H	控制按钮	2	只
10	ST3	电子式时间继电器	1	只
11	控制变压器		1	只	50VA
12		大功率电阻	3	只
13		桥堆	1	只
14		二极管	1	只
15	380V（Y/△）180W	三相异步电机	1	只
16	380V（Y/△）180W	三相异步电机	1	只	带离心开关
17	塑料卡子及自攻螺丝		100	套
18	端子排		20	孔
