电力系统继电保护实验系统

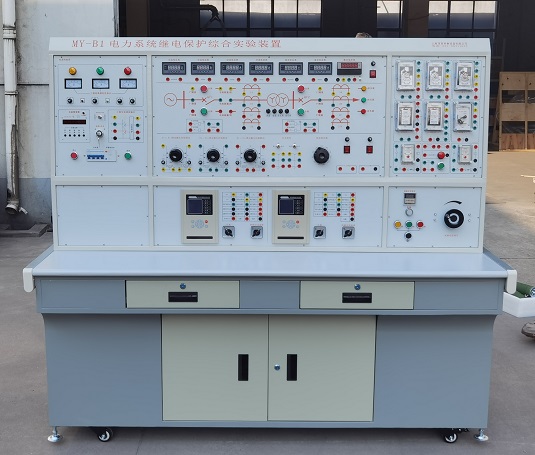

 电力系统继电保护实验系统（MY-B1）-是根据《电力系统继电保护、电力工程、电力自动化、电力系统微机保护等课程的教学要求，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系:
1、三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。
4、三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。
二、技术性能：
1、输入电源：三相四线　380V±10%　50Hz
2、工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）
3、装置容量：＜1.5kVA
4、外形尺寸：160cm×73cm×160cm
5、电脑桌 60×60×120cm
三、实验项目:
1.系统实验
(1) 模拟系统短路实验
(2) 保护装置静态试验
(3) 微机保护装置基本功能试验
(4) 微机定时限过电流保护
(5) 微机无时限电流速断保护
(6) 微机带时限电流速断保护
(7) 阶段式电流保护
(8) 电流电压连锁保护
(9) 阶段式过电流保护与自动重合闸后加速
(10) 其它线路保护形式研究
(11) 零序电流保护实验
(12) 过负荷保护实验
(13) 低压减载实验
(14) 变压器三段式复合电压过流保护
(15) 变压器反时限过流保护
(16) 变压器两段式定时限负序过流保护
(17) 变压器定时限零序过流保护
(18) 变压器反时限零序过流保护
(19) 变压器过负荷保护
(20) 变压器低电压保护
(21) 非电量保护
2.电磁型继电器特性与保护
(1) 电磁型电流继电器和电压继电器实验
(2) 电磁型时间继电器实验
(3) 电磁型中间继电器实验
(4) 信号继电器实验
(5) 6～10KV线路过电流保护实验
(6) 电流速断保护
(7) 两段式过电流保护
(8) 电流闭锁电压速断保护
3.SCADA实验
(1) 遥测、遥控、遥信实验

---
