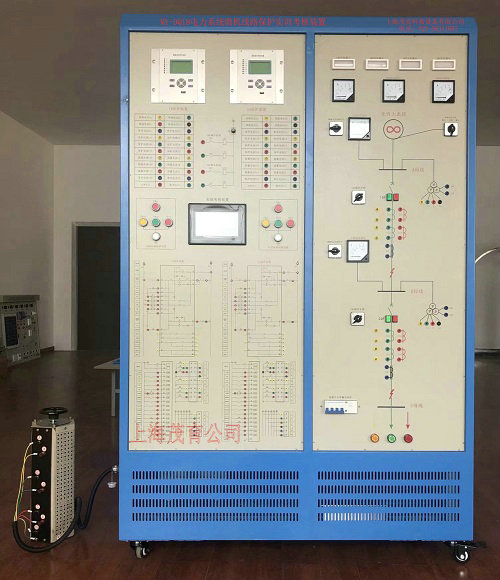

电力系统微机线路保护实训设备

一、MY-DQ18 电力系统微机线路保护实训设备采用现代电力工程中广应用的微机变压器保护装置，配以电源、三绕组变压器、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。

二、技术指标：
1、电 源：三相AC380V±10%/50Hz，容量<3.0kVA；
2、工作环境：温度-10℃～+40℃，相对湿度＜85％(25℃)，海拔＜4000m；
3、重 量：<260kg；
4、尺 寸：145×60×190cm
三、实训考核项目:
1. 基本实训项目
（1）模拟系统正常﹑最大﹑最小运行方式
（2）模拟系统短路
（3）微机保护装置基本功能试验
（4）微机无时限电流速断保护
（5）微机定时限过电流保护
（6）微机定时限过电流保护
（7）微机无时限电流速断保护
（8）微机带时限电流速断保护
（9）阶段式电流保护
（10）运行方式对保护灵敏度的影响及灵敏度校验
（11）电流电压连锁保护
（12）反时限保护实验
（13）阶段式过电流保护与自动重合闸前加速
（14）阶段式过电流保护与自动重合闸后加速
（15）其它线路保护形式, 功率方向过电流保护, 零序电流保护, 过负荷保护
（16）二次回路接线
（17）二次回路调试
（18）保护计算整定
（19）保护动作试验

---
