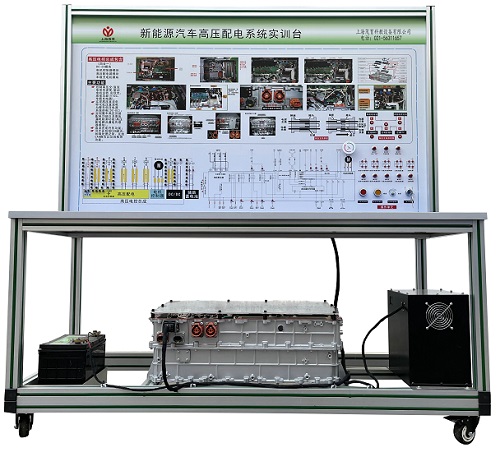

新能源汽车高压配电系统实验台

新能源汽车高压配电系统实验台（MYXNQ-27B）-产品简介
该实训平台采用高压电控总成真实器件制作的实验实训台架，可完成纯电动汽车充配电系统相关的实验实训内容，充配电系统实物硬件平台连接使用。适合于各类院校对纯电动汽车充配电系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、功能特点
1、实训台与动力电池与电驱动等台架连接，展示高压配电控制与充电系统的结构与原理、动态演示高压配电控制与充电系统工作过程。
2、高压配电箱与动力电池包上盖半透明改装，展示内部控制器件结构。
3、面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
4、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5、安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点10个。
6、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
7、配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
8、安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格
1、外形尺寸（mm）：1500×700×1700(长×宽×高)
2、面板外形尺寸（mm）：1448×940mm（长*宽）
3、移动脚轮：100*60mm
4、工作温度：-40℃～+50℃
5、高压动力母线电源：339.2V
四、实训（实验）项目
1、纯电动汽车充配电系统认知。
2、纯电动汽车充配电系统基本控制原理与工作过程验证实训。
3、纯电动汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
4、纯电动汽车整车高压区认知实训。
5、模拟测量漏电可能发生的区域、漏电的状态实训。
6、纯电动汽车充配电系统测量与维护体验实训。
五、基本配置
(比亚迪e5 EV450纯电动汽车)国标充电枪与充电座、车载充电机、高压配电箱（带各类高压继电器与保险丝）与充电系统、高压电控总成、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、一体化全铝合金型材搭建的移动台架（1500×700×1700mm ,带自锁脚轮装置，带安装检测端子的原理面板1448×940mm）、故障考核系统、设备操作说明书。

---
