中等职业学校电工电子类专业实训基地设备基本配置推荐标准


1、范围
    本标准适用于中等职业学校
电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。
2、分类
    本标准根据电工电子类专业涵盖的主要专门化方向和职业岗位(群)要求以及专业培养目标提出了实训基地设备配置基本方案,方案包括了电工技术基础、电工基本技能、机床电气控制、可编程控制器、液压与气动、电力电子及电力拖动、工业自动化、供配电、智能楼宇、空调制冷、家用电器、电子基础、电子器件及线路测量、电子整机维修、单片机应用技术、传感器技术、通信技术应用、声像技术应用、表面组装生产技术(SMT)、电子设计自动化(EDA)等20个实训室。各学校可根据所设专业及专门化方向,从20个实训室中选择若干实训室,组合成符合所设专业要求的具体设备配置方案。
2.1 根据专业课程设置和教学计划,行业的需求、当地经济发展的实际和学生的就业需要设置实训室。
2.1.1 电气技术应用专业(专业编码:0516)设置电工技术基础实训室,电子技术实训室,电工基本技能实训室,机床电气控制实训室,电力电子与电力拖动实训室,可编程控制实训室,供配电实训室。可根据就业方向选择设置制冷与空调实训室,或选择工业自动化实训室或智能楼宇实训室,或家电实训室。
2.1.2 电气运行与控制专业(专业编码:0515)设置电工技术基础实训室,电子技术实训室,电工基本技能实训室,机床电气控制实训室,可编程控制实训室,工业自动化(或智能楼宇)实训室。可根据就业方向选择设置制冷与空调实训室,或选择供配电实训室,或液压与气动实训室。
2.1.3 供用电技术专业(专业编码:0317)设置
电工技术基础实训室,电子技术实训室,电工基本技能实训室,供配电实训室。可根据就业方向选择设置制冷与空调实训室,或家电实训室,或电力电子与电力拖动实训室。
2.1.4 电气设备安装(专业编码:0408)设置电工技术基础实训室,电子技术实训室,电工基本技能实训室,电力电子与电力拖动实训室,供配电实训室可编程控制实训室。可根据就业方向选择设置制冷与空调实训室,或智能楼宇实训室。
3、要求
3.1 实训教学场所
3.1.1 使用面积
    实训基地应根据师生的健康、安全和设备配置要求,确定其使用面积,并符合国家相关规定。
3.1.2  采光
    实训室的采光应按照GB/T 50033的有关规定。
3.1.3  照明
    实训室的照明要求符合GB 50034的有关规定。
3.1.4  通风
    应符合GBJ 16的有关要求。
3.1.5  电气安装
    应符合GB 16895的有关规定。
3.1.6  消防
    应符合GBJ 16的有关规定。
3.1.7  安全标志
    应符合GB 2893、GB 2894的有关要求。
3.1.8  安全与卫生
    应符合GBZ 1的有关要求。
3.2 仪器设备
3.2.1 实训室仪器设备配置标准见《
电工电子类专业仪器设备配置标准》。
3.2.2 各实训室仪器设备的配置数量,应能满足50人同时进行实训。
3.2.3 所配备的仪器设备,其质量应符合相关的国家标准或行业标准,并具有相应的产品质量证明。
3.2.4 各种仪器设备的安装使用应符合国家或行业标准。

附:实训基地设备基本配置标准:
实训教学 场所 实训教学目标 名称 数量

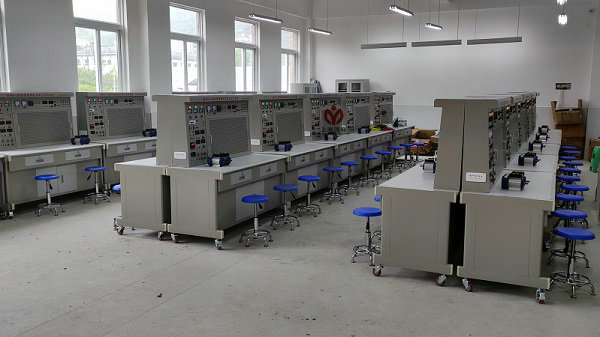

电 工 技 术 基 础 实 训 室

1.学会简单直流电路连接;   25套
2.学会用万用表测量电阻、 电流和电压;
3.学会电压表、电流表的使用,了解电压表、电流表扩大测量范围的方法;
4.学会直流单臂电桥的使用方法
5.认识纯电阻、电感、电容及RC、RL、RLC串并联电路的结构;
6.用示波器
7.20MHz,双踪示波器   25套
8.万用表   25套
9.电工工具   25套









1.常用电子元器件的分类与封装识别。






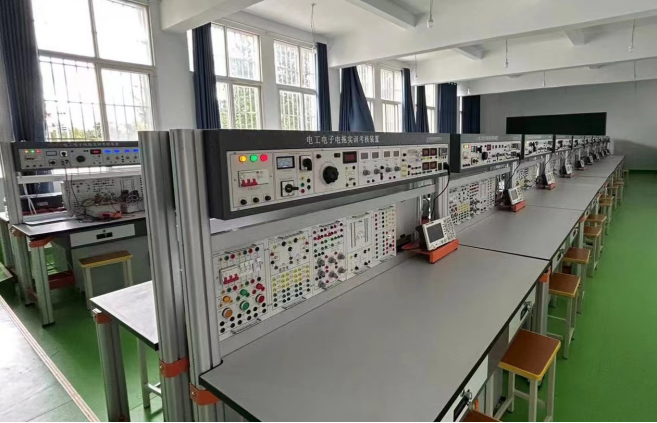

25台(1)电工实验台
2.常用电子元器件的简单测量。
3.印制电路板结构功能认知。
4.产品装配图、方框图、电路原理图等认知。
5.焊接工具使用。
6.焊接材料的种类与选。
7.用手工焊接方法。
8.焊接质量判断与简单分析。
9.了解工业生产中的焊接技术
10.熟悉电子产品结构(机壳、面板、机内零部件等)
11.掌握电子产品组装工艺技术
12.简单SMT元器件的手工焊接;
13.熟悉SMT 工艺流程;
14.了解SMT 组装系统。
15. 数字万用表   25台
16,计算机   1台

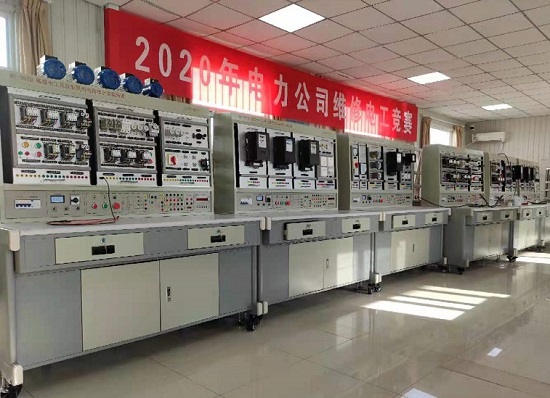

电 工 基 本 技 能 实 训 室 1.学会电度表空气开关(带漏电保护)的 (2)电工技能实训设备

 25套
2.掌握电工工具的使用
3.学会进户箱的装配及安装;
4.掌握室内布线工艺;
5.掌握室内电气安装规程
6.了解内线安装验收标准
7.培养电气控制线路识图能力;
8.学会电动机控制电器的选型;
9.掌握电动机控制线路安装工艺;
10.初步掌握控制线路故障检修方法;
11.了解电动机测试方法与维护要求;
12.学会钳型电流表的应用;
13.学会接地电阻测试仪的使用;
14.掌握防雷接地施工标
15. 工厂.煤矿急救心肺复苏模拟人   1套
16. 按电气消防规程配置。   1套

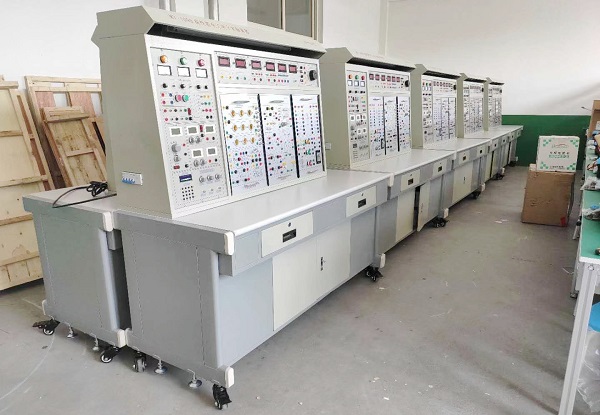

机 床
电 气
控 制
实 训
1.了解电气控制电路的组成和电气控制电路的制作工艺;
机 床
电 气
控 制
实 训

25套
2.认识控制常用的低压电器;
3.学会阅读电气控制电路原理图和接线图;
4.掌握电路连接的方法,训练控制电路制作的技能,形成简单电气控制电路的制作能力;
5.了解电动机基本控制电路在生产实际中的应用。
6.学会生产设备电气控制电路故障的分析判断方法;
7.初步形成常用生产设备电气控制电路故障检测与排除能力。
8.学会生产设备电气控制电路故障的分析判断方法;
9.初步形成常用生产设备电气控制电路故障检测与排除能力。
10.了解数控设备电气控制系统的组成
  11.学会数控设备电气控制系统故障的分析和检测方法;
  12.初步形成数控设备电气控制系统故障的检测与排除能力。


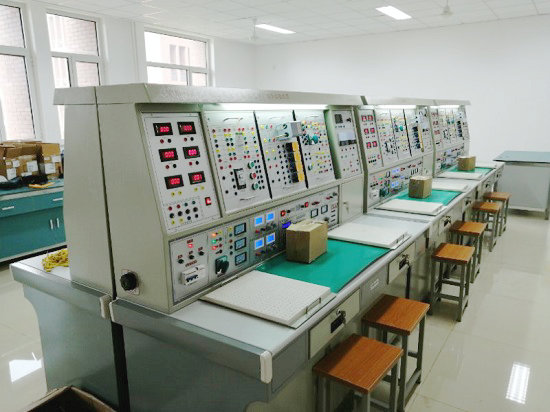

电
子
及
拖
动
实
训
1.学会可控硅器件的检测方法; 电力电子及拖动实训装置


25台
2.学会可控硅触发电路的测量方法;
3.学会可控整流电路各点电压波形的测量;
4.掌握可控硅逆变电路和原理
5.了解交、直流调速系统的特点;
6.掌握简单触发电路的安装调试;
7.掌握单相可控硅调压电路的安装调试。
8. 万用表   25台
9. 工具   25套
10.示波器双踪,20MHz。   25套









1.掌握三相电能表(含IC卡电能表、分时段电能表)及计量用互感器的应用,形成电能计量设备的选择和使用能力。











20台
2.掌握低压配电柜就位、水平度和垂直度测量和调整的技能,形成配电柜安装的能力。
3.熟悉母线的种类和规格,掌握母线平、立弯、扭弯和母线补偿装置制作的操作技能和母线与配电装置连接的技能,形成配电装置的进线装配能力。
4.了解大截面导线线头制作和电缆头制作的方法,初步形成供配电装置一次电路的装配能力。
5. 掌握配电系统中测量电流、电压、频率、功率因数、有功电能和无功电能测量电路连接的技能,形成供配电系统运行参数测量元件的选择和测量电路的装配能力。
6. 了解电容器在供配电系统中的作用和电力电容器的种类,掌握电容补偿电路的连接技能,形成对低压供配电系统功率因数进行补偿的能力。
7.了解低压供配电系统继电保护种类,掌握继电保护动作值整定的技能,形成低压供配电系统的保护能力。
8.了解高压开关柜开关配置和测量仪表,信号和故障指示灯的意义。
9.掌握高压开关分、合闸技能,形成对高压开关的运行和监控能力。
10.了解值班巡视、检查的设备和仪表,牢记值班的工作内容,掌握供配电设备运行的监控技能,形成值班能力。
11.掌握拉线安装、横担安装、绝缘子安装、导线安装技能,形成架空线路施工安装的能力。
12.掌握变压器安装检修技能,形成变(压器)台的安装和检修能力。
