纯电动汽车电机的简易测试

一、新能源电机性能实验台-实验目的
1. 正确认识纯电动汽车电机的测试项目要求。
2. 了解纯电动汽车电机的测试项目内容。
3. 对纯电动汽车电机的测试项目，观察其结构，分析其工作原理与过程，熟悉其部件。
4. 对纯电动汽车电机的测试项目有一个初步的认识及掌握测试方法。

二、电动汽车电机性能实验台-实验原理及说明
1.力学和特性方面的检测项目,包括转矩、转速、效率、时间常数、堵转电流等。目前已经有许多种检测电机的仪器设备产品，而且技术相当完善，可以完成从自动测量、计算、分析、得出结果，到打印等全部工作。
2.电机转速的测量
3.电机转矩测量
4. 扭矩传感器、扭矩转速功率仪、数据采集软件

扭矩传感器	HCN-101	扭矩量程:0-±20Nm，精度：±0.5% 转速范围:0-6000转/分，供电：士15VDC 扭矩信号:5~15kHz，转速信号:60脉冲/转 工作温度：-20-60℃ 过载能力:150% 线长:5米

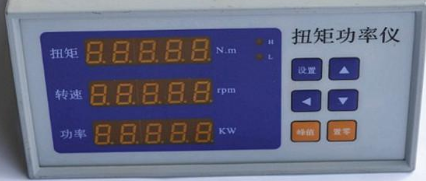

扭矩转速功率仪	HN-201	供电:220VAC通讯：RS485 外供:±15V
数据采集软件	M400	包含数据采集软件和RS485转USB数据线

基本技术规格
尺寸：T外形台式放置：270x106x220mm。
仪表电源：220VAC 功耗：低于15VA。
使用环境：-10℃~70℃，湿度0~90%RH,不结露。
 测量分辨率：仪表内部测量分辨率可达1/1000000,显示分辨率受5位显示数码管限制，显示分辩率为1/120000.
测量速度：每秒25次
显示范围：扭矩测量：-99999~99999N.m，显示取绝对值：0~99999N.m，小数点位置可设定转速显示：0~99999，小数点位置可设定 功率显示：0～99999，小数点自动调节
脉冲输入信号：各种NPN、PNP、OC门输出的传感器信号、接近开关，旋转编码器
测量频率： 转速脉冲输入0.3Hz～20KHz
扭矩脉冲输入5KHz～15KHz，可扩展至1HZ~60KHZ|
●测量刷新频率：每秒30次，适用于快速反应场合。
标配变送输出光电隔离|2路4mA~20mA直流电流输出。
输出分辨率：1/4000；误差小于±0.2% F.S，
负载能力：小于等于600Ω
外供电源 ±15VDC或24VDC 二者选其一，负载能力大于300mA
标配串口通讯光电隔离RS232和RS485二者选其一.

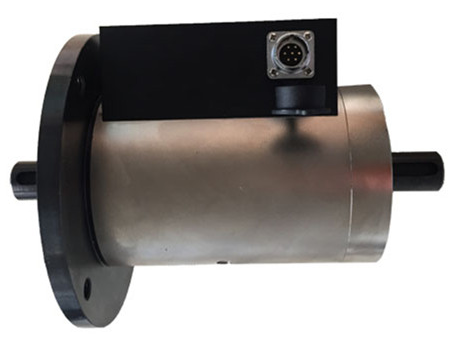

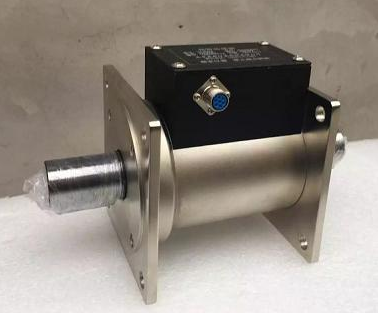

HCNJ-101 动态扭矩传感器 HCNJ-101轴向安装动态扭矩传感器是在应变桥专有技术基础上研制开发的，专门用于测量扭矩、转速参数的传感器。本系列扭矩传感器采用应变桥电测技术，用一组环形变压器非接触提供电源，用微功耗信号耦合器代替了环形变压器进行非接触传递信号，有效的克服了电感耦合信号带来的高次谐波自干扰及能源环形变压器对信号环形变压器的互干扰，同时将输出尖脉冲改成等方波信号，因此，本系列扭矩传感器可以长时间，高转速运转。

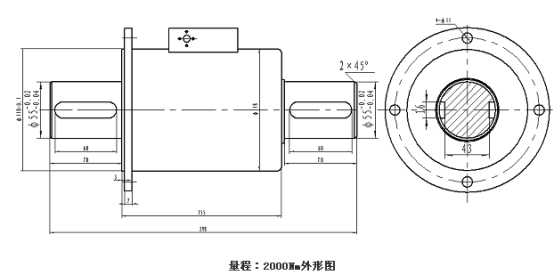

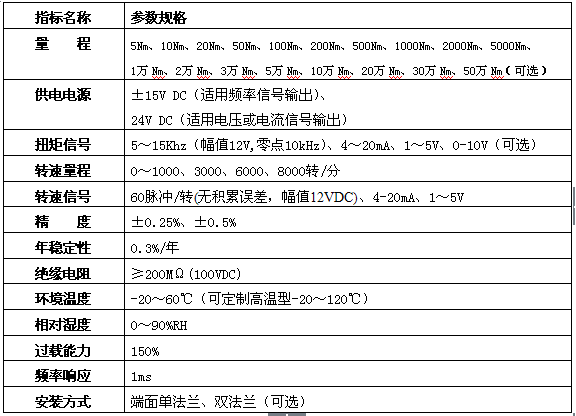

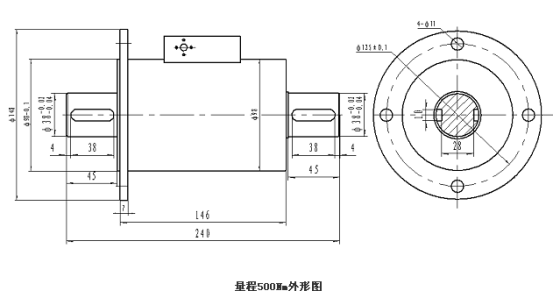

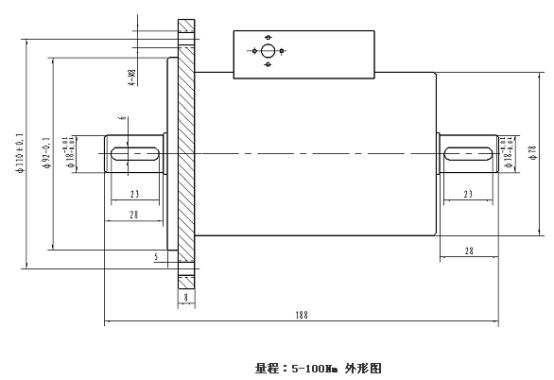

技术参数： 外形图： RS-232/RS-485

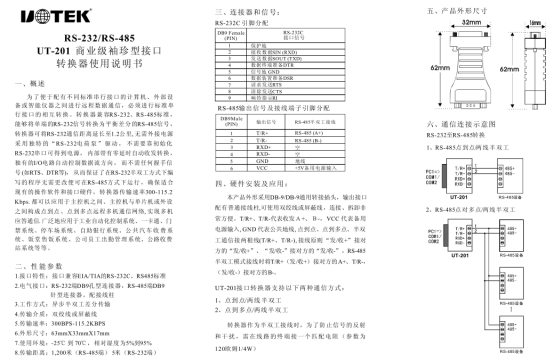

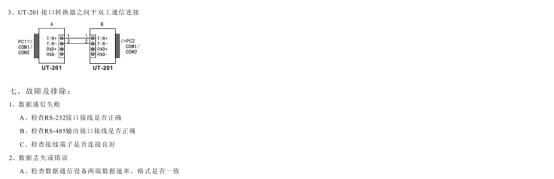

UT-201 商业级袖珍型接口


M400数据采集管理软件 快速使用
仪表接线：
请将仪表通讯口与计算机串行口正确连接。计算机COM口查询路径为：我的电脑|管理|设备管理器|端口。
仪表设置：
请设置仪表地址（参数ADD或AD，出厂值=0001）,波特率（参数BOUD或BD，出厂值=9600）。
M400安装：
将软件狗插入任一USB口或LPT口。 运行安装目录中的SETUP.EXE文件按提示完成各步骤。
M400运行：
安装完成后,双击桌面的"M400"图标即可进入“M400数据采集管理软件”。
点击按钮“欢迎进入本系统”后，本软件开始与仪表自动通讯。
M400设置：

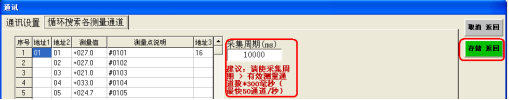

由菜单“通讯|串口设置 与 仪表实时数据读入” 进入如下窗口。    1,设置：串行端口号。 请与实际使用的计算机COM口一致。  注意：改变COM口后，请保存设置并重新运行软件。
   2,设置：通信波特率。 同仪表一致。
   3,设置：地址1。仪表地址（ADD或AD参数，各仪表不能相同）。注意：若该列某行为空,则本行之后全不通讯。
   4,设置：地址2。仪表通道号（XSL/XSR从01开始, XST/XSE/XSB/XSM/XSN/XSV/XSD等从00开始）。注意：若该列某行为空,则本行不通讯。
   5,设置：地址3。要求读回的连续的数据个数。不填则默认为“1”。
   6,设置：采集周期。（建议：请使采集周期（毫秒）>有效测量通道数*300毫秒，最快0.1秒，定制版可到0.01秒）。
   7,设置被存储：点击按钮 关闭本窗口，则上列设置被存储。点击 关闭本窗口，但设置不存储。
M400卸载：
请运行WINDOWS的"开始>所有程序> M400>M400卸载"即可。
M400数据存储：计算机按存储周期（由菜单|存储|存储周期设置进入）将数据自动定时存储在下列文件中：c: Recdata Recdata????-????.dat。
M400数据备份：当数据文件过大时，将自动备份，文件名形如：Recdata??-??年年年年月月日日时时分分秒秒.dat
M400故障处理：当M400不能正常显示仪表测量值时，请务必使用软件“桌面|M400工具|LCOM30.EXE”测试，确保硬件通讯回路无误。  具体请参阅《M400数据采集管理软件_通讯故障排除.txt》。 本软件做如下功能改动和添加：
一，软件与仪表的配接：
1，串行口缺省配置：
串行口Com1（更改并存储设置后，需重新运行M400软件方可生效），波特率9600，起始位1位，数据位8位，停止位1位，无校验位。
2，配接仪表：
缺省配接1台Ascii通讯协议仪表，仪表地址为Add=1，软件与仪表的通讯采集周期为最小到0.1秒，存储周期为最小0.1秒，一般能每秒存储约5次以上的数据。
4，软件中与仪表通讯的配置可更改（请注意不要随意更改），位置在：菜单|通讯|串口设置/仪表实时数据读入，其中：
地址1：仪表地址（对应仪表参数Add）。若该列某行为“空”,则本行之后全不通讯。
地址2：仪表内部数据开始地址。若某行的地址2和地址3同时为“空”,则本行不通讯。
地址3：要求读回的连续的数据个数，依序对应该行及之后各行。不填则默认为“1”。
特殊说明：针对XSR90仪表的一次读回所有通道数据的命令#AA，地址2应固定设置为空，地址3必须设置为仪表的实际通道数。
技巧1：欲使某行及之后的所有行不实时通讯，则将当行的地址1填为“空”。
技巧2：欲使某行不实时通讯，则将当行的地址2填为“空”。
5，记录数据默认都存储在文件c: ecdata ecdata0001-0016.dat中。该文件大于50M字节，则自动备份，备份文件名型如为：c: ecdata ecdata0001-0016年月日时分秒.dat，可通过菜单|工具|打开……进入打开。
二，本软件可安装于32位和64位的操作系统，包括xp、win7、win8、Win10.
三，其它功能按用户要求，请注意软件标注。
当遇到难以解决的故障
请这样做试试：
1,重新启动计算机，关闭杀毒软件
2,卸载原有M400
3,删掉c: ecdata目录(注意将数据备份)
4,重新启动计算机
5,安装M400
6,插入软件狗
7,启动M400
8,点击按钮“欢迎进入本系统”
9,查看“实时数值显示”窗口中的值是否与仪表面板显示值一致。
三、新能源汽车实验仪器
实验仪器,包括仪器设备条件、物质条件、相关文献资料等。

序号	名称	数量	主要用途
1	纯电动汽车电机
2	汽车电工绝缘工具组
3	高压万用表
4	绝缘手套

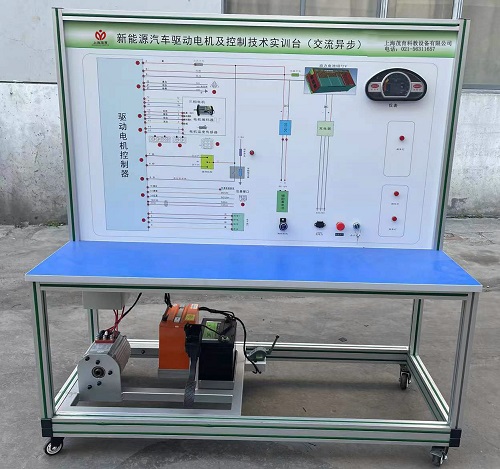

5	新能源汽车驱动系统结构与性能实验台
6	转矩传感器测试仪

1.选择准备测试的电机（台架安装：三型号电机）
2. 扭矩传感器与准备测试的电机对接安装，如下图所示.

3.点火开关ON，选择档位，踏下对应的电子油门运行电机。
4. 观察与记录扭矩转速功率仪数值。
4.1. 观察与记录各电机性能：测定电压、电流、转速、功率；
4.2. 分析电机测定数值：测定电压、电流、转速、功率；
5. 实训实验完毕后，关闭点火开关，断开电源开关，整理好线束与设备。
五、实验报告
1.如何完成纯电动汽车电机测试项目？
2.简述纯电动汽车电机测试项目的目的？
3.记录且分析实测数据结果。
六、预习与思考题
1.纯电动汽车电机组成结构与工作原理。
2.纯电动汽车电机测功机说明书。
3.GB-T 18488.1-2006 《电动汽车用电机及其控制器 第一部分 技术条件》和GB-T 18488.2-2006《电动汽车用电机及其控制器 第二部分 试验方法》
