家用电器之洗碗机实训指导书

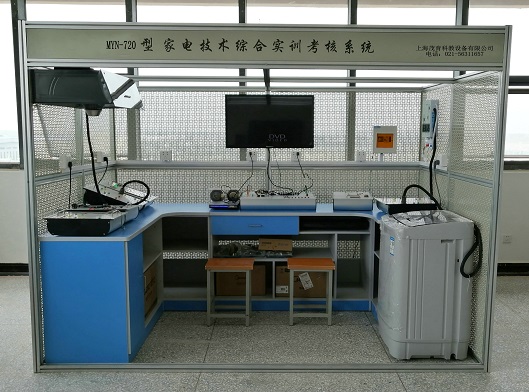

一、家用电器实训考核装置
家电技术综合实训实训室设备综合了机电类、电热类、电磁类各种常用家电电气控制实训项目,能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构,从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接,配套部件的性能、规格等均密切结合实训的需要,加上详尽的实训指导书完全满足实训内容要求。

二、家用电器教学设备之洗碗机的工作原理

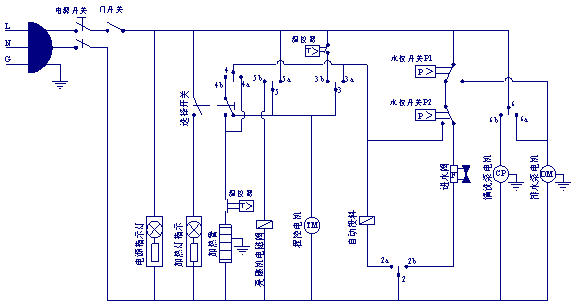

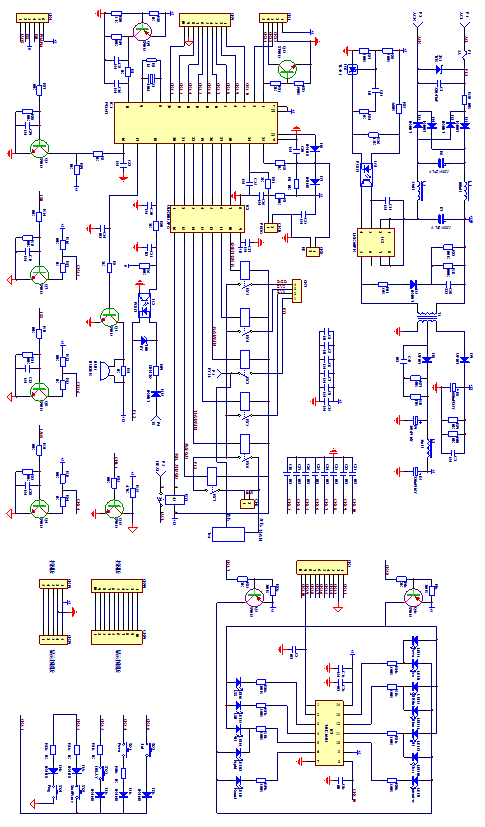

图为电气原理图
    上图为家用全自动洗碗机电气原理图。其工作过程是依靠水的压力、温度以及洗涤消毒剂的作用,并辅以程序控制电路,通过旋转喷臂将水从不同的角度喷射到餐具上,实现对餐具的清洗、消毒和烘干。
    洗碗机右下侧为程序控制器,它是洗碗机控制装置的核心部件,为电机凸轮式结构,以微型同步电机为动力,经多级减速齿轮传动,驱动多组不同功能的凸轮,使程控器内部开关触点按程序设定要求依次闭合或断开。

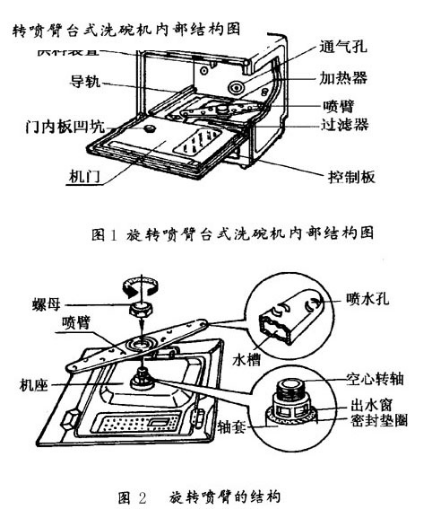

    本洗碗机分为:预洗、强洗、正常洗、短时洗、干燥。除预洗外在每个过程都有进水、洗涤、排水过程。它采用旋转喷臂式。洗涤装置由旋转喷臂、进水电磁阀、清洗泵(电机)、排水泵电机以及高低水位控制器等构成。其中清洗泵和旋转喷臂是洗涤装置的核心部件。清洗泵安装在机座底部,由单相电容起动式电机与叶轮泵组成。电机直接驱动叶轮泵,把水进行加压,然后通过喷臂的喷水孔喷出。喷臂被安装在机座上面,喷臂内设有贮水槽,槽面上共设有7互成一定角度的锥形喷水孔,一端为4个,另一端为3,,水被清洗泵加压后从喷臂喷出,由于喷臂受到水的反力矩的作用,使喷臂连同轴套一起统空心轴转动,喷臂便从三维方向喷出具有一定压力的水流对餐具进行喷射冲洗。洗涤结束后污水经过滤器后由排水泵排出机外。
    加热器采用不锈钢“凸”字形管状电热元件,它安装在机座面上并直接与水接触加热,故热效率高。
三、家用电器实训台之洗碗机实训实验项目
实验1  进水阀控制实验
1.1实验目的
1.1.1使学生了解电磁阀工作原理
1.1.2、锻炼学生检测故障和排除故障的能力
1.2实验要求
在上电前,连接好洗碗机实物和控制面板,洗碗机实物开关关闭。在连接实物和控制面板时注意接头的左右顺序。
1.3实验步骤
1.3.1把全自动家用洗碗机实验挂箱挂在实验台上,并同时接上电源线和故障连接线。
1.3.2设置故障。当把自动家用洗碗机实验挂箱接在第一个口,K1控制进水阀电压的通断;当把自动家用洗碗机实验挂箱接在第二个口上的时候,K11控制进水阀电压的通断;当把自动家用洗碗机实验挂箱接在第三个口上的时候,K21控制进水阀电压的通断。
1.3.3设置故障完以后打开电源开关,学生进行实验。
1.4故障检测及分析
在正常情况下,当程控电机执行开关到达一定的位置时,进水电磁阀开始工作。在设置故障的情况下,当程控电机执行开关到达一定的位置时,进水电磁阀不工作。导致的原因可能是:电磁阀坏掉,或者供电没有供上。
追朔电磁阀的发展史,到目前为止,国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步膜片结构、先导式膜片结构、直动活塞结构、分步活塞结构、先导活塞结构) 。
1.4.1直动式电磁阀
原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧力把关闭件压在阀座上,阀门关闭。
负压、零压时能正常工作,但一般通径不超过25mm。
1.4.2分步直动式电磁阀
原理:它是一种直动和先导式相结合的原理,当入口与出口压差≤0.05Mpa,通电时,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口压差>0.05Mpa,通电时,电磁力先打开先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀和主阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可靠工作,但功率较大,要求竖直安装。
1.4.3先导式电磁阀
原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差,推动关闭件向下移动,关闭阀门。
特点:流体压力范围上限很高,但必须满足流体压差条件
1.5实验现象
在正常工作的情况下,当电磁阀进水时,面板上D5灯亮。当设置故障后,但当处于进水状态时,D5熄灭。
实验2  洗涤电机排水电机控制实验
2.1实验目的
2.1.1使学生了解电机工作原理
2.1.2锻炼学生检测故障和排除故障的能力
2.2实验要求
在上电前,连接好洗碗机实物和控制面板,洗碗机实物开关关闭。在连接实物和控制面板时注意接头的左右顺序。
2.3实验步骤
2.3.1把全自动家用洗碗机实验挂箱挂在实验台上,并同时接上电源线和故障连接线。
2.3.2设置故障。当把自动家用洗碗机实验挂箱接在第一个口,K2、K5分别控制排水电机和洗涤电机电压的通断;当把自动家用洗碗机实验挂箱接在第二个口上的时候K12、K15分别控制排水电机和洗涤电机电压的通断,;当把自动家用洗碗机实验挂箱接在第三个口上的时候,K22、K25分别控制排水电机和洗涤电机电压的通断。
2.3.3设置故障完以后打开电源开关,学生进行实验。
2.4故障检测及分析
在正常工作的情况下,,水被清洗泵加压后从喷臂喷出,由于喷臂受到水的反力矩的作用,使喷臂连同轴套一起统空心轴转动,喷臂便从三维方向喷出具有一定压力的水流对餐具进行喷射冲洗。洗涤结束后污水经过滤器后由排水泵排出机外。
在设置故障的情况下,当设置K5(K15、K25)的时候,洗碗机处于工作模式下,在洗涤的时候洗涤电机处于不工作状态。不对餐具进行洗涤。.在这种情况下先检查喷臂是否被挡住,过滤网是否错位而阻挡喷臂。然后检查启动电容是否正常工作,然后检查电机是否正常。
在设置故障的情况下,当设置故障K2(K12、K22)的时候,排水电机在工作的状态下不工作 ,不排除洗碗机里的水。先检查电压是否通过电机,如果电机存在电压那电机存在问题。
2.5实验现象
   在正常情况下,洗涤电机工作时,可以听见喷臂喷水的声音,同时面板上面的LED D6亮,在设置故障的时候,在洗涤电机工作状态下,喷臂不喷水同时面板上LED D6熄灭。当排除故障后洗涤电机正常工作,可以听见喷臂喷水的声音。
   在正常情况下,排水电机工作时,排除洗碗机箱内的水,同时面板上面的LEDD7灯亮,在设置故障的时候,当排水电机工作的时候,它不排水,同时面板上面的LED D7灯熄灭。当排除故障的时候,排水电机正常工作。
实验3  程控电机控制实验
3.1实验目的
3.1.1使学生了解电机工作原理
3.1.2锻炼学生检测故障和排除故障的能力
3.2实验要求
在上电前,连接好洗碗机实物和控制面板,洗碗机实物开关关闭。在连接实物和控制面板时注意接头的左右顺序。
3.3实验步骤
3.3.1把全自动家用洗碗机实验挂箱挂在实验台上,并同时接上电源线和故障连接线。
3.3.2设置故障。当把自动家用洗碗机实验挂箱接在第一个口,K4控制程控电机电压的通断;当把自动家用洗碗机实验挂箱接在第二个口上的时候K14控制程控电压的通断,;当把自动家用洗碗机实验挂箱接在第三个口上的时候,K24控制程控电压的通断。
3.3.3设置故障完以后打开电源开关,学生进行实验。
3.4故障检测及分析
  在正常情况下,程控电机始终带动程序控制器,经多级减速齿轮传动,驱动多组不同功能的凸轮,使程控器内部开关触点按程序设定要求依次闭合或断开实现洗碗机的各种功能。
在设置故障的时候,K4断开了程控电机的控制电源,使程控电机不带动齿轮传动。不能实现其他的功能,只能固定在一个位置,不能实现其他的功能。
实验4   投料阀和亮碟剂电磁阀控制实验
4.1实验目的
4.1.1使学生了解电机工作原理
4.1.2锻炼学生检测故障和排除故障的能力
4.2实验要求
在上电前,连接好洗碗机实物和控制面板,洗碗机实物开关关闭。在连接实物和控制面板时注意接头的左右顺序。
4.3实验步骤
4.3.1把全自动家用洗碗机实验挂箱挂在实验台上,并同时接上电源线和故障连接线。
4.3.2设置故障。当把自动家用洗碗机实验挂箱接在第一个口,K3、K6分别控制自动投料阀和亮碟剂电磁阀电压的通断;当把自动家用洗碗机实验挂箱接在第二个口上的时候K13、K16分别控制自动投料阀和亮碟剂电磁阀电压的通断,;当把自动家用洗碗机实验挂箱接在第三个口上的时候,K23、K26分别控制自动投料阀和亮碟剂电磁阀电压的通断。
4.3.3设置故障完以后打开电源开关,学生进行实验。
4.4故障检测及分析
     在正常情况下,自动投料阀的灯在水位到达一定值后,水压开关导通自动投料阀的灯D4开始亮,但此时它不是处于工作状态,当程控电机带动程序控制器转动到一定的位置时,自动投料阀打开,投放洗碗粉。同时自动投料阀的显示灯LED D4熄灭。在设置故障的情况下,自动投料阀显示灯LED D6 在水位达到一定的值时,水压开关导通,也处于熄灭状态。
     在正常情况下,亮碟剂电磁阀的显示灯LED D2始终处于熄灭状态下,只有在高温消毒的情况下,当温控开关导通后,亮碟剂电磁阀才工作,同时显示灯LED D2 点亮,当打出亮碟剂以后,电磁阀停止工作。显示灯LED D2 熄灭。在设置故障的情况下,当温控开关导通后,亮碟剂电磁阀不工作,显示灯LED D2始终处于熄灭状态。
