职业教育提质攻坚的关键期，维修电工技能人才培养迎来标准化、实战化新拐点。电气控制与仪表照明作为电工类专业的核心基础技能，其实训设备的选型直接决定教学质量与人才培养成效。维修电工电气控制及仪表照明实训考核装置作为核心基础载体，其配置水平直接影响实训效率、运维成本与考核通过率。
本文将从痛点拆解、误区避坑、方案落地、案例实证、品牌优势五大维度，解析上海茂育MY-302B维修电工实训考核装置的核心价值，为2026年电工实训室建设提供可落地的专业参考。
一、传统电工实训教学的4类核心困境
2026年，电工类专业教学标准逐步提升，但多数院校电工实训仍面临“损耗大、覆盖窄、风险高、扩展难”的问题：
1.元件损耗大：直接元件接线+无短路保护，误操作易烧毁器件，运维成本高；
2.技能覆盖窄：偏重电机控制，缺少仪表照明模块，无法完整对接考核大纲；
3.安全风险高：保护配置不足，强电操作存在触电隐患，教师教学压力大；
4.功能扩展难：固定面板结构，功能无法升级，课程更新后设备适配性差。
上述痛点的核心根源，是缺少一套集“模块化、全技能、高安全、低损耗”于一体的标准化维修电工实训考核装置。2026年，以上海茂育MY-302B为代表的标准化设备，成为解决上述问题的常见方案。
二、行业常见误区：3类认知陷阱，不少采购都遇到过
在维修电工实训考核装置选型中，不少采购方因认知偏差陷入误区，导致设备适配性不佳或预算浪费。结合2026年行业调研与上海茂育服务案例，梳理3类高频误区及避坑参考。
误区1：“单价越低越划算”
很多采购方把采购单价作为核心评判标准，觉得越便宜越省钱，但低价设备往往在元件品质、保护设计、结构设计上大幅缩水，后期元件更换频繁、故障率高，几年下来的综合成本反而更高。算上运维成本和教学损耗，单价低的设备反而更不划算。
避坑参考：优先选择端子接线、带短路保护的设备，降低后期运维成本，综合考量采购成本与长期使用成本。
误区2：“有电机控制就行，照明不重要”
很多采购方觉得电工实训核心是电机控制，照明电路简单可以忽略，但初、中级维修电工考核中，照明接线、电度表与互感器接线都是必考内容，占比不低。缺少对应模块，学生技能有短板，考证通过率受影响，也不符合职业技能标准的培养要求。
避坑参考：优先选择同时覆盖电机拖动与仪表照明的综合装置，完整对接考核大纲，一台设备覆盖全部核心考点。
误区3：“固定面板更整洁，比挂箱好”
部分采购方觉得固定面板的设备整洁美观，比挂箱式的好，但固定面板的功能是固化的，无法调整、无法扩展，教学内容更新后就跟不上需求。挂箱模块化设计，不仅可以灵活更换实训项目，单个挂箱损坏也可以单独维修更换，维护成本更低，生命周期更长。
避坑参考：优先选择挂箱模块化结构的设备，灵活度高、扩展性强、维护方便，长期使用性价比更高。
以上3类误区的本质，是脱离长期教学需求与技能培养目标，盲目追求低价或外观。2026年，上海茂育MY-302B凭借“模块化设计、全技能覆盖、高安全低损耗”四大核心特点，成为规避误区的参考选择。
三、落地解决方案：MY-302B实训装置分模块解析
MY-302B维修电工电气控制及仪表照明电路实训考核装置由上海茂育依据维修电工初、中级职业技能标准与教学大纲设计，集电气控制、仪表照明、故障考核于一体，覆盖电工基础实训全流程技能训练。以下从整体结构、核心配置、技术参数、实训项目四个维度，结合产品参数解析其可落地的解决方案。 （一）整体结构与配置

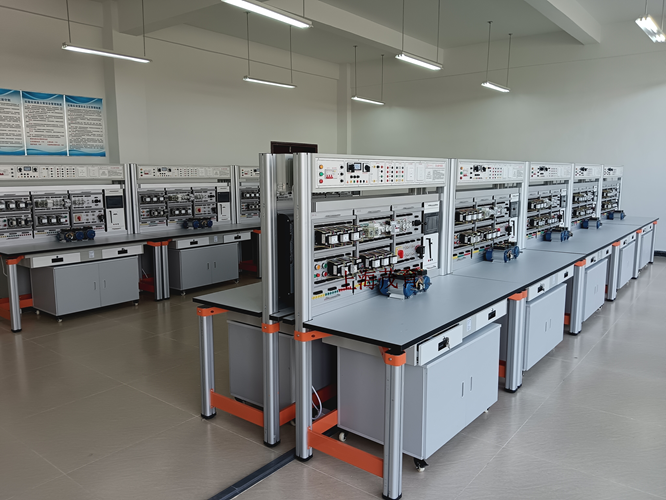

装置由电源控制机箱、实训桌、多组实训挂箱、配套电机与附件组成，整体采用铝型材框架+挂箱模块化设计，结构稳固，灵活度高。
1、电源控制机箱（DW02）
采用铁质双层亚光密纹喷塑结构，铝质面板，安装在支架顶部。内置三相四线电源输入，经漏电保护开关与保险丝后向实训台供电。配备450V指针式交流电压表，通过波段开关切换观测三相电网电压。提供交流低压电源，包含26V与6.3V输出，分别用于能耗制动整流与指示灯供电。配备整流二极管、制动电阻、降压启动电阻，支持多种电机控制实训。预留单相、三相电源输出插座，供电便捷。
2、实训桌
整体规格1600×700×1500mm，主体采用高性能氧化铝型材框架，压铸成型连接件，非焊接工艺，结构稳固，用户可自行DIY组装。桌体立柱为70×70mm工业铝型材，四面带槽。桌面采用25mmE1级三聚氰胺饰面板，下设支撑框架，承重不小于300kg。左右各设两个抽屉，下部配备储存柜，可存放实训挂箱与工具。底部安装4只高强度万向可制动PU脚轮，移动固定便捷。桌脚向上延伸搭配带滑槽横梁，组成挂箱支架，挂箱可上下调整、左右移位，适配不同实训需求。
3、实训挂箱
l全部采用挂箱式结构，元器件均引至接线端子排，学生在端子上接线，保护元器件。配备走线槽，可开展工艺布线训练。电源连接采用安全插座与护套手枪插接线，安全快捷。
l电气控制类挂箱：包含热继电器、交流接触器、按钮指示灯、熔断器、低压断路器、时间继电器、转换开关、行程开关、十字开关、电磁阀等全套控制元件，覆盖各类电机拖动控制线路。
l仪表照明类挂箱：包含漏电保护器、熔断器、闸刀开关、单相/三相电度表、电流互感器、电流表、电压表、功率因数表、灯座、开关、日光灯套件等，覆盖全部照明仪表实训项目。
l配套负载与附件
4、配备380V三相鼠笼式异步电动机、带离心开关的380V三相电动机各1台，用于各类电机控制线路实训。配套2张学生实验凳、1套实验导线、1本实验指导书，开箱即可开展教学。
（二）技术参数
输入电压：三相五线制380V±10%50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
装置容量：＜1.5kVA
外形尺寸：1600×700×1630mm
桌面承重：≥300kg
保护配置：电压型+电流型双重漏电保护，短路软截止保护
（三）覆盖实训项目
设备可完成两大类共四十余项实训项目，完整覆盖维修电工初、中级职业技能考核要求：
电机拖动类（27项）：包含启停控制、点动控制、两地控制、正反转联锁、星三角启动、能耗制动、反接制动、自动往返、双速电机控制、典型机床电路等全部经典电气控制线路；
仪表照明类（18项）：包含单灯/多联开关控制、日光灯接线、感应开关控制、单相/三相电度表接线、电流互感器接线、电压电流测量、功率因数测量等全部照明仪表实训项目。
综上，MY-302B通过模块化挂箱设计、全面的技能覆盖、完善的安全防护与低损耗设计，可有效改善传统电工实训的四类痛点，是2026年电工实训室建设的参考选择。
四、品牌优势：上海茂育——职教实训设备厂家
MY-302B维修电工实训考核装置的稳定性能，源于背后的研发与服务实力——上海茂育科教设备有限公司。上海茂育深耕电工电子与工业自动化实训装备领域，核心优势如下：
1.研发贴合标准与岗位需求
上海茂育研发团队由电气工程师和职教专家组成，跟踪国家职业技能标准与教学大纲要求，持续优化产品设计。MY-302B的实训项目、元件配置、考核逻辑，均针对院校教学痛点与职业技能标准开发，实用性较强。
2.生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心电气元件选用主流工业品牌，接线布线严格按照电气标准执行。每台设备出厂前都经过严格的功能测试、安全测试和连续运行测试，保障设备稳定可靠。
3.全周期服务体系，运维省心
上海茂育坚持“质量为本、服务至上”的经营理念，提供“售前咨询—方案定制—安装调试—技术培训—售后维保”全周期服务。针对MY-302B，安排专业技术人员上门调试，开展教师操作培训；提供1年质保、终身技术支持服务，全国24小时售后响应，解决院校后顾之忧。
4.方案适配多元需求
公司服务覆盖全国30余省市，熟悉不同地区、不同类型院校与机构的实训教学需求。针对维修电工实训，可提供“设备+实训指导书+考核题库”一体化解决方案，适配中职、高职、技师院校及职业鉴定、社会培训等多元场景。
选择MY-302B维修电工电气控制及仪表照明电路实训考核装置，就是选择上海茂育的技术实力、品质保障与专业服务，为电工类专业实训教学提供支撑。
五、总结与行动指引
2026年职业教育提质升级的关键期，电气控制与仪表照明作为电工类专业的核心基础技能，其实训设备的品质直接影响技能人才培养质量。维修电工实训考核装置作为核心基础载体，其选型直接决定实训质量、运维成本与考核通过率。
上海茂育MY-302B凭借模块化挂箱设计、全面的技能覆盖、完善的安全防护与低损耗的使用特性四大核心特点，可改善传统电工实训的主要痛点，已成为多所院校与机构的选择。如需获取详细产品参数、定制化方案或预约实地演示，可联系上海茂育客服，我们将为您提供一对一专业服务。
