MY-302B 维修电工电气控制及仪表照明电路综合实训考核装置

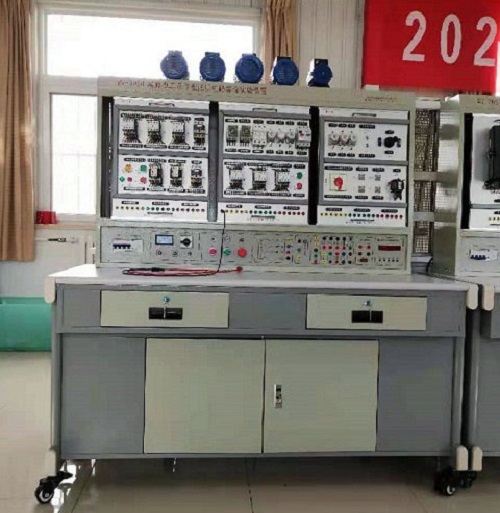

(旧款）

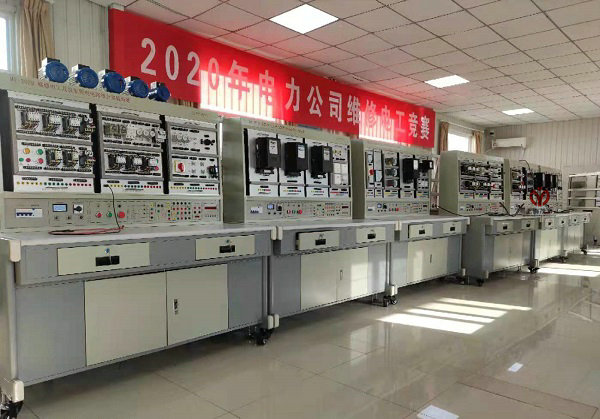

（新款）

维修电工电气控制及仪表照明电路综合实训考核装置-是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
二、特点：
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行
接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
5.接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；
6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
7.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
8.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。
三、技术性能：
1.输入电压：三相五线制380V±10% 50Hz
2.工作环境：环境温度范围-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5KVA
4.外形尺寸：1600×700×1630mm³
四、装置配备：
（一）DW02电源控制机箱
电源控制机箱为铁质双层亚光密纹喷塑结构，铝质面板。
主控功能板配备资源：
1.三相四线电源输入经漏电保护开关与保险后向实训台供电；
2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
4.4只5408二极管，用于能耗制动的整流电路；
5.三只50Ω/50W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
6.装有单相、三相插头。
（二）实训桌
实验桌规格为1600（长）*700（宽）*1500（高），桌子左右各设有两个抽屉，实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放实训挂箱等，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根带滑槽横梁铝型材，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。支架顶部安装电源控制机箱。
六、实训项目
（一）电机拖动
1、单相启动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机联锁正反转控制电路
5、双重联锁控制电路
6、自动顺序控制电路
7、手动顺序启动
8、异步电动机星、三角控制电路
9、异步电动机能耗制动控制电路
10、按钮联锁的三相异步电动机正反转控制线路
11、接触器联锁的三相异步电动机正反转控制线路
12、双重联锁的三相异步电动机正反转控制线路
13、单向减压启动及反接制动控制线路
14、异步电动机反接制动控制电路
15、自动往返控制线路
16、正反转点动、启动控制电路
17、带有点动的自动往返控制电路
18、异步电动机自锁控制电路
19、异步电动机单相点动、启动控制电路
20、三相异步电动机定子串电阻减压启动手动控制线路
21、三相异步电动机定子串电阻减压启动自动控制线路
22、接触器控制双速电动机的控制线路
23、时间继电器控制双速电机的控制线路
24、C620-1型车床控制电路
25、电动葫芦控制电路
26、Y3150型滚齿机控制电路
27、电动葫芦电路
（二）照明电路
1、插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
2、两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
3、三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
4、日光灯线路的接线
5、声控开关控制白炽灯电路的接线
6、触摸延时开关控制白炽灯电路的接线
7、人体感应开关控制白炽灯电路的接线
8、单相电度表直接接线电路
9、单相电度表经电流互感器的接线电路
10、电压表、电流表接线电路
11、万能转换开关的电压表测量三相电压接线
12、一只电流互感器用于单相回路的控制电路接线
13、三只电流互感器接成星形接线电路
14、三只电流互感器接成三角形接线电路
15、三相功率因数表的测
16、三相三线有功电度表的接线电路
17、三相三线有功电度表经电流互感器的接线电路
18、三相四线有功电度表的接线电路
