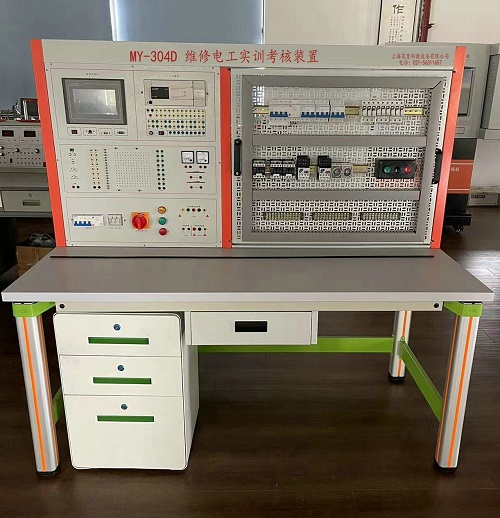

MY-304D维修电工实训考核装置

维修电工实训考核装置是为适应社会发展、培养合格的电工人才，我公司它采用了多层教学方式。可进行基本的电工、照明、仪表，常用继电器控制线路、PLC、变频器实验，通过学生实际的接线和操作，真正掌握继电器、PLC、变频器的应用技术。是学生进行梯步学习的理想培训设备。
二、装置特点：
1、采用计算机仿真教学、多媒体教学软件等现代化信息技术手段，通过模拟仿真实际操作解决了以往专业培训理论、实验、实习和实际应用的脱节问题。
2、系统可配置不同的工业元器件，用户可根据需要进行二次开发，实现教学资源的互补。
3、具有按钮保护。漏电保护等保护措施。保证实验过程的安全性。
4、《MCGS组态》可进行组态软件学习。
三、技术条件：
1、电源、仪器控制屏
1）电源部分：
1、输入电源：三相五线（四线）、380V±10% 50Hz
2、具有AC380V AC220V输出
3、具有电源指示、供电指示、急停按钮
2）信号源部分：
1、1.25～24V直流可调节电源（带短路保护）
2、24V直流电压（带开关及短路保护）
3、交流6.3V、24V、36V、110V输出
4、0～10V恒压源，0～24mA恒流源
3）漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
2、PLC：配置三菱FX1N-40MR主机，集成数字量I/O（24路数字量输入，16路数字量输出），配套SC-09编程电缆。
3、变频器：FR-D720-0.4KW，可与PLC进行通讯实训。
4、实验桌：外形尺寸：160×70×150cm，实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。
五、实验内容：
1、三相异步电动机点动控制电路
2、三相异步电动机自锁控制电路
3、三相异步电动机单向点动起动控制电路
4、三相异步电动机两地控制电路
5、正反转点动、起动控制电路
6、双重联锁正反转控制电路
7、自动往返控制电路
8、位置开关作自动停止正反转起动控制电路
9、带有点动的自动往返控制电路
10、三相异步电动机星型、三角型控制电路
11、接触器控制行星型、三角型控制电路
12、串电阻降压起动控制电路
13、三相异步电动机反接制动控制电路
14、三相异步电动机能耗控制电路
15、手动顺序起动控制
16、自动顺序起动控制
17、C620 — 1型车床控制电路
18、电动葫芦电气控制电路
19、人体感应开关控制楼梯白炽灯电路
20、声控开关控制楼梯白炽灯电路
21、双速电机控制实验
22、并激励直流电动机电阻调速电路
23、并励直流电动机电枢回路串阻减速电路
24、并励直流电动机电枢回路串电阻二级起动控制线路
25、并励直流电动机电枢正反转控制电路
B、PLC模拟实训：
1、可编程控制器的基本指令编程练习
2、电机控制（模块板）
3、八段码显示、天塔之光
4、交通信号灯自控和手控
5、水塔水位自动控制
5、三相异步电机星/三角（Y/△）换接起动控制
6、MCGS组态棒图实验教学：利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学；针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验。
C、变频器实训：
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、多段速度选择变频调速
4、外部端子点动控制
5、控制电机正反转运动控制
6、控制电机运行时间操作
7、瞬间停电变频器参数设定
8、外部电压变频调速
9、外部电流变频调速
10、三相异步电动机的变频开环调速
11、PLC控制变频器调速
