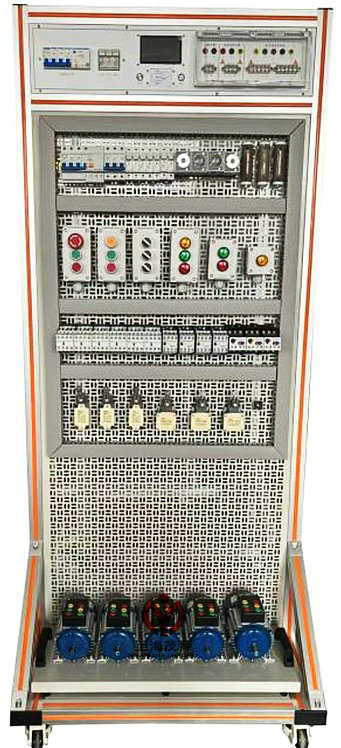

MY-207B电工技术实训平台

电工技术实训平台产品概述：
该实训平台由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，是一种理想的职业教育实训设备。

一、总体要求
1.采用开放性设计理念，包含了照明电路、电能计量、电气控制、综合布线等考核内容。培养具有实践能力、创新能力的高素质技术技能专门人才。
2.配套完善的安全保护、接地保护，当发生安全隐患时，自动断开设备电源，发生声光报警提示。具有漏电、过压、过流等保护功能，为各测量仪表均有可靠的保护功能，符合开放性设备和技能鉴定设备的需要。
二、技术性能：
1.输入电源：三相五线 AC380V±10% 50Hz
2.装置容量：＜1.5KVA
3.外形尺寸：≥800mm×700mm×1700mm
4.安全保护：具有漏电保护功能，安全性符合相关国家标准
三、设备配置及功能
1.实训平台
（1）整体结构由型材搭建而成，网孔板采用钢制材料、网孔形状为长方形、厚度为 2mm、配套有金属框架及线槽等。
（2）交流电源：提供三相五线线电压 380V 和相电压 AC220V 电源，引出到面板 L1、L2、L3、N、PE：电源先经过面板 4P 漏电保护器和 3P 熔断器。电源输入和电源输出由黄、绿、红指示灯指示；面板提供五孔插座一只。电源带有漏电、短路等安全保护。
2.网孔板
采用钢制材料，网孔形状为长方形，厚度为 2mm，单面设计
四、实训项目
1.单控开关控制白炽灯电路的接线与调试；
2.单控开关控制日光灯电路的接线与调试；
3.双控开关控制照明电路的接线与调试；
4.声光控开关控制照明电路的接线与调试；
5.感应式电度表原理；
6.电子式电能表（导轨式）原理；
7.单相/三相四线电子式电度表的直接接线与调试；
8.单相/三相四线电子式电度表经电流互感器接线与调试；
9.住宅照明线路实训与调试；
10.三相异步电动机直接启动控制；
11.三相异步电动机接触器点动和自锁控制电路；
12.三相异步电动机的按钮联锁正反转控制电路；
13.三相异步电动机的接触器联锁正反转控制电路；
14.三相异步电动机的双重联锁正反转控制电路；
15.电动机 Y-△（按钮手动切换）启动控制电路；
16.电动机 Y-△（时间继电器切换）启动控制电路；
17.电动机有变压器全波整流双重联锁正反转启动能耗制动控制线路；
18.三相异步电动机串电阻降压启动控制电路；
19.三相异步电动机的多地控制电路；
20.三相异步电动机的工作台自动往返控制电路；
21.并励直流电动机的启停和调速控制实训。
