MYDQ-23C维修电工技能综合实训室设备

维修电工技能综合实训室设备-产品概述：
该设备采用国际惯用的万能网孔板平台式设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电力拖动线路、照明线路接线工艺的实训，达到"教"、"培"、"考"目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。

二、技术参数：
1、工作电源：三相五线 380V±5％ 50Hz
2、安全保护：漏电保护（动作电流≤30mA）过流保护，熔断器保护
3、外形尺寸：1500×750×1650mm
4、额定功率：<0.5KW
5、环境温度：－10℃ ～40 ℃
6、相对湿度：<85%
7、设备重量：150Kg
三、产品结构：
三、设备结构功能

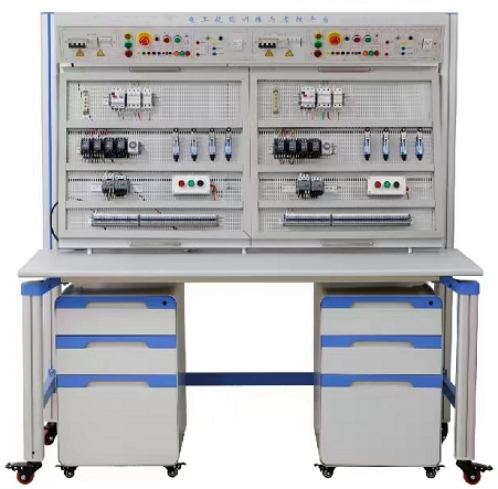

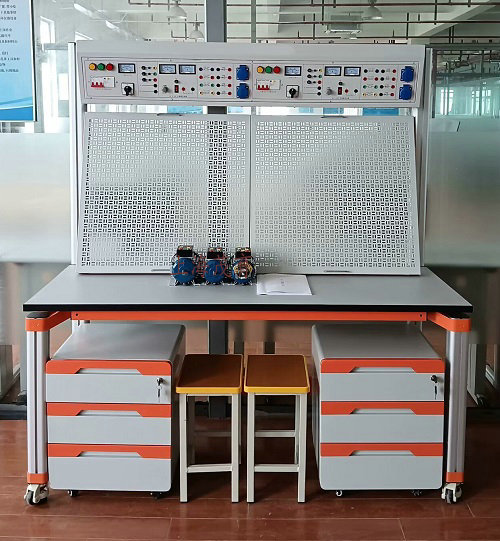

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。
四、实训项目：
电力拖动部分：低压电器的识别
1、三相异步电动机直接启动控制
2、串联电阻降压启动线路
3、三相异步电动机点动控制线路
4、三相异步电动机自锁控制线路
5、接触器联锁的三相异步电动机正反转控制线路
6、按钮联锁的三相异步电动机接触器正反转控制线路
7、双重联锁的三相异步电动机正反转控制线路
8、工作台自动往返控制线路
9、三相异步电动机顺序控制线路
10、三相异步电动机多地控制线路
11、三相鼠笼异步电动机的降压起动控制电路
12、通电延时带直流能耗制动的Y-△起动的控制线路
13、手动Y-△控制
14、C620车床的接线、故障与维修
15、电动葫芦电气控制
16、铣床主轴与进给电动机的控制
17、电动反接制动控制线路
18、直接启动及能耗制动控制
照明部分：
1、插座和一个开关控制一盏灯的控制与接线
2、两个双联开关控制一盏灯的控制与接线
3、三个开关控制一盏灯的控制与接线
4、日光灯的控制与接线
