职业教育提质攻坚的关键期，机床电气故障排查作为维修电工的核心实操技能，其考核的标准化、智能化建设成为电工类专业的重点工作。机床电气技能实训考核鉴定装置作为核心考核载体，其选型直接决定实训考核效率、标准化程度与实训室运营成本。
本文将从痛点拆解、误区避坑、方案落地、案例实证、品牌优势五大维度，解析上海茂育MY-403H机床电气技能实训考核鉴定装置的核心价值，为2026年电工实训室建设提供可落地的专业参考。
一、开篇痛点：传统机床电气考核的4类核心困境
2026年，电工类专业考核标准逐步提升，但多数院校的机床电气实训考核仍面临“成本高、效率低、不规范、损耗大”的问题：
1.采购成本高：单机型设备分散采购，重复投入大，占用空间多，设备整体利用率低；
2.考核效率低：人工拆线设故、人工评分，教师工作量大，大规模考核组织难度高；
3.标准不统一：人工设故与评分主观性强，考核标准不一致，鉴定公信力不足；
4.设备损耗大：缺少完善的保护机制，误操作易烧毁元件，运维成本高，影响教学进度。
上述痛点的核心根源，是缺少一套集“多机型集成、智能化考核、标准化管理、高可靠防护”于一体的综合性考核装置。2026年，以上海茂育MY-403H为代表的标准化设备，成为解决上述问题的常见方案。
二、行业常见误区：3类认知陷阱，不少采购都遇到过
在机床电气实训考核装置选型中，不少采购方因认知偏差陷入误区，导致设备适配性不佳或预算浪费。结合2026年行业调研与上海茂育服务案例，梳理3类高频误区及避坑参考。
误区1：“每种机床单独买，效果更好”
很多采购方觉得专用设备比综合设备效果好，每种机床单独采购一套，但实际上不同机型的主机、电源、负载等部分是通用的，单独采购会造成大量重复投入，还占用大量实训室空间，多数设备使用率并不高，综合性价比很低。
避坑参考：选择“通用主机+专用挂箱”的模块化设计，一台主机适配多种机床挂箱，功能和单机型一致，成本和空间占用大幅降低，设备利用率更高。
误区2：“能设故障就行，智能系统没必要”
部分采购方觉得故障排查只要能设置故障就行，智能考核系统是多余的附加功能。但人工拆线设故效率极低，一次考核要投入大量教师，且评分标准不统一，尤其是大规模鉴定场景，根本无法满足需求。智能考核系统不仅能大幅提升效率，还能保障考核的公平性与规范性。
避坑参考：优先选择配备无线智能考核系统的设备，支持远程设故、自动计时、标准化评分，兼顾日常教学与技能鉴定需求，长期使用效率提升显著。
误区3：“故障点数量越多越好”
很多采购方片面追求故障点数量，觉得数量越多设备越好，但如果都是重复的简单断路故障，数量再多也提升不了训练质量。相比数量，故障类型的多样性、典型性更重要，只有覆盖断路、短路、接触不良、偶发故障等真实场景的故障，才能真正锻炼学生的排故能力。
避坑参考：优先选择故障类型丰富、故障点典型的设备，重点考察故障场景与工业现场的匹配度，而非单纯追求数量。
以上3类误区的本质，是脱离教学考核的实际需求，盲目追求“专”或“多”。2026年，上海茂育MY-403H凭借“模块化集成、智能化考核、多样化故障、高可靠防护”四大核心特点，成为规避误区的参考选择。
三、落地解决方案：MY-403H考核装置分模块解析
MY-403H机床电气技能实训考核鉴定装置由上海茂育依据维修电工职业技能鉴定标准与教学大纲设计，集多机型实训、智能考核、安全防护于一体，覆盖主流机床电气排故实训考核全需求。以下从整体结构、智能考核系统、挂箱配置、技术参数、实训项目五个维度，结合产品参数解析其可落地的解决方案。



（一）整体结构与配置

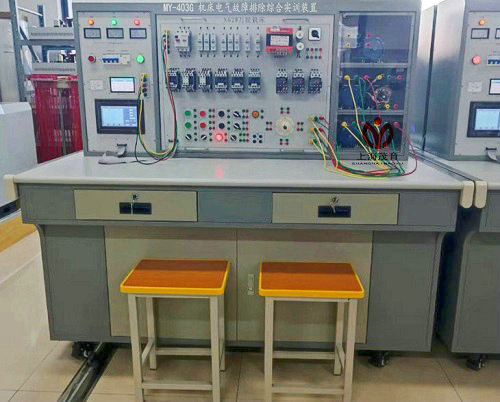

装置由实训屏、实训桌、多套机床考核挂箱、配套电机与附件组成，采用“通用主机+可更换挂箱”的模块化架构，灵活度高。
1、实训屏
采用铁质双层亚光密纹喷塑结构，铝合金面板。主控功能板包含三相五线电源输入，经漏电保护器与总开关，通过启停按钮控制接触器输出。配备三只450V指针式交流电压表，指示三相电源电压，配套电源指示灯。
三相四线电源输出由单片机全程监控，相间、线间过载或短路时自动切断总电源并告警，故障排除后按复位重启。配备380V安全插孔与220V插座，可为外部仪器供电。右侧辅助屏安装演示验证电机，接线端子引至面板，通过安全导线与挂箱连接。
2、实训桌
配套标准实训桌，结构稳固，带储物空间，底部可配置脚轮，移动便捷。配套2张学生凳、专用安全叠插导线，开箱即可开展实训考核。
（二）无线智能考核系统
采用MCU数字化集成电路与配套无线故障设置控制系统，运行稳定，抗干扰能力强。
l架构设计：控制终端与驱动模块分离，避免复杂连线干扰，系统可靠性高。驱动模块内置智能故障控制系统，支持无线通讯与RS232有线通讯，可灵活组网。
l操作终端：配备7寸彩色触控手持终端，中文菜单界面，人机交互友好。不联网可单机操作，组网后可作为教师端或学生端使用。教师端通过密码登录，可自由设置故障；学生端用于排故答题，界面原理图与设备面板完全一致。
l故障类型：支持线路断路、对地短路、接触不良、偶发故障等多种故障现象。每套驱动模块可设置8路大电流开路故障、16路小电流信号通路故障，共24路故障设置，可根据需求扩展至192路。
l组网管理：所有设备可通过无线模块组网，由主控计算机集中管理，实现故障设置、故障排除、参数设定、远程启动、信息反馈、考核评分等全流程功能。具备实训定时功能，设定时间到自动报警并切断电源，保障考核标准统一。
（三）机床考核挂箱配置
标配4套典型机床电路考核挂箱+1套电动葫芦挂箱，每套挂箱独立驱动，快速更换即可切换实训项目：
1.T68卧式镗床考核挂箱：16个典型故障点，覆盖机床不能启动、正反转异常、高低速失效、无制动、变速无冲动、快速电机不转等常见故障；
2.CA6140普通车床考核挂箱：16个典型故障点，覆盖机床无法启动、主轴异常、冷却泵故障、刀架移动异常、照明故障等常见故障；
3.Z3040B摇臂钻床考核挂箱：16个典型故障点，覆盖主轴故障、摇臂升降异常、立柱夹紧松开异常、冷却泵故障等常见故障；
4.X62W万能铣床考核挂箱：16个典型故障点，覆盖主轴故障、进给异常、变速冲动失效、圆形工作台故障等常见故障；
5.PDH电动葫芦考核挂箱：补充典型起重设备电路实训。
配套负载电机：3台180W三相交流电机、1台180W三相双速电机，模拟各类机床真实运行状态。
（四）技术参数
1.输入电源：三相四线380V±10%50Hz
2.工作环境：温度-5℃～+40℃，相对湿度＜85%(25℃)
3.装置容量：＜1.5kVA
4.外形尺寸：1500mm×700mm×1400mm
5.故障类型：断路、短路、接触不良、偶发故障
6.保护配置：双重漏电保护、单片机监控过载短路保护、定时断电保护
（五）覆盖实训考核项目
设备可完成多类核心实训考核项目，完整对接维修电工职业技能标准：
1.原理认知类：四类典型机床电气控制原理学习、元件识别、电路读图分析；
2.操作调试类：机床电气操作演示、功能调试、运行状态验证；
3.故障排查类：各类典型故障的分析、排查与排除训练，排故思路与方法训练；
4.技能考核类：维修电工职业技能等级考核、校内实训考核、社会培训考核。
综上，MY-403H通过模块化挂箱设计、智能化考核系统、多样化故障设置和完善的安全防护，可有效改善传统机床电气考核的四类痛点，是2026年电工实训室建设的参考选择。
四、品牌优势：上海茂育——职教实训设备厂家
MY-403H机床电气技能实训考核鉴定装置的稳定性能，源于背后的研发与服务实力——上海茂育科教设备有限公司。上海茂育深耕电工电子与机床电气实训装备领域，核心优势如下：
1.研发贴合标准与岗位需求
上海茂育研发团队由电气工程师和职教专家组成，跟踪国家职业技能标准与教学大纲要求，持续优化产品设计。MY-403H的机型选择、故障设置、考核逻辑，均针对院校教学痛点与职业鉴定标准开发，实用性较强。
2.生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心电气元件选用工业级品牌，接线布线严格按照电气标准执行。每台设备出厂前都经过严格的功能测试、安全测试和连续运行测试，保障设备稳定可靠。
3.全周期服务体系，运维省心
上海茂育坚持“质量为本、服务至上”的经营理念，提供“售前咨询—方案定制—安装调试—技术培训—售后维保”全周期服务。针对MY-403H，安排专业技术人员上门调试，开展教师操作与考核管理培训；提供1年质保、终身技术支持服务，全国24小时售后响应，解决院校后顾之忧。
4.方案适配多元需求
公司服务覆盖全国30余省市，熟悉不同地区、不同类型院校与机构的实训考核需求。针对机床电气考核，可提供“设备+挂箱定制+考核题库”一体化解决方案，适配中职、高职、技师院校及职业鉴定、社会培训等多元场景。
选择MY-403H机床电气技能实训考核鉴定装置，就是选择上海茂育的技术实力、品质保障与专业服务，为电工类专业实训考核提供支撑。
五、总结与行动指引
2026年职业教育提质升级的关键期，机床电气排故作为电工类专业的核心实操技能，其考核设备的智能化与标准化水平，直接影响技能人才培养质量与鉴定效率。机床电气技能实训考核鉴定装置作为核心载体，其选型直接决定实训考核效率、标准化程度与运营成本。
上海茂育MY-403H凭借模块化多机型设计、智能化考核系统、多样化故障类型和完善的安全防护四大核心特点，可改善传统机床电气考核的主要痛点，已成为多所院校与鉴定机构的选择。如需获取详细产品参数、定制化方案或预约实地演示，可联系上海茂育客服，我们将为您提供一对一专业服务。
