汽车发动机电控系统示教板,汽车发动机电控系统实训设备
2022-07-29 11:14

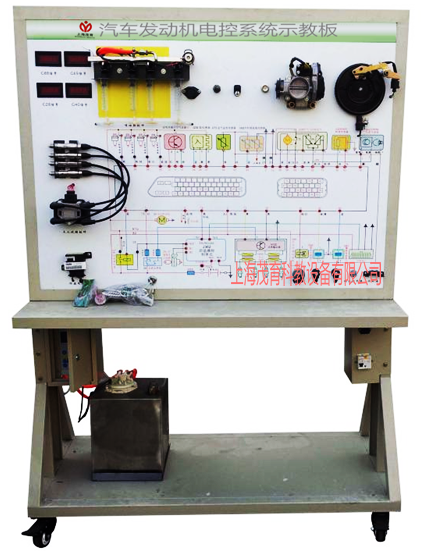

汽车发动机电控系统示教板,汽车发动机电控系统实训设备,汽车发动机电控系统实训装置是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用桑塔纳2000发动机电控系统的真实部件，充分展示发动机电控系统的组成结构和工作过程。通过发动机电控系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
1、真实可运行的发动机电控系统，模拟发动机曲轴运转，可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作，充分展示发动机电控系统的组成结构和工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实 物，认识和分析发动机电控系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测发动机电控系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：12V直流电压；
4、燃油压力表：0～10kg/psi
5、工作温度：-50℃～50℃；
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，
8、移动脚轮：100*60mm
四、汽车发动机电控系统示教板,汽车发动机电控系统实训设备,汽车发动机电控系统实训装置基本配置(每台)：
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图和工作原理示意（面板：1200*900*4mm) | 套 | 1 |
| 2 | 组合仪表 | 全新 | 套 | 1 |
| 3 | 诊断座 | 全新 | 个 | 1 |
| 4 | 点火开关 | 全新 | 个 | 1 |
| 5 | 无分电器点火系统 | 含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。 | 套 | 1 |
| 6 | 燃油箱 | 10L | 个 | 1 |
| 7 | 汽油泵(含汽油泵插头) | 全新 | 套 | 1 |
| 8 | 油泵继电器 | 全新 | 个 | 1 |
| 9 | 喷油器 | 带4个120ml玻璃量杯 | 套 | 1 |
| 10 | 喷油嘴 | 全新 | 个 | 4 |
| 11 | 燃油压力表 | 0～10kg/psi | 个 | 1 |
| 12 | 曲轴位置传感器及信号轮 | 全新 | 套 | 1 |
| 13 | 节气门体总成 | 全新 | 套 | 1 |
| 14 | 发动机传感器与执行器（全套） | 茂育 | 套 | 1 |
| 15 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 16 | 故障模拟与排除装置 | 茂育配套 | 套 | 1 |
