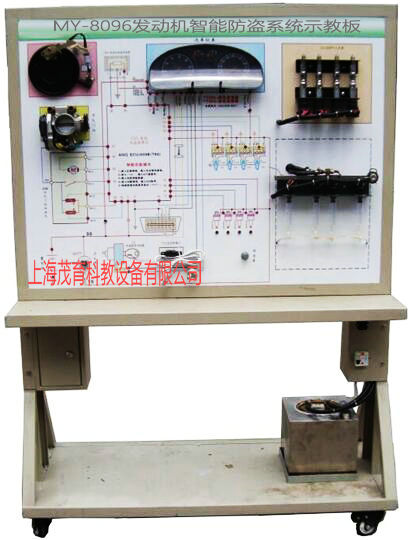

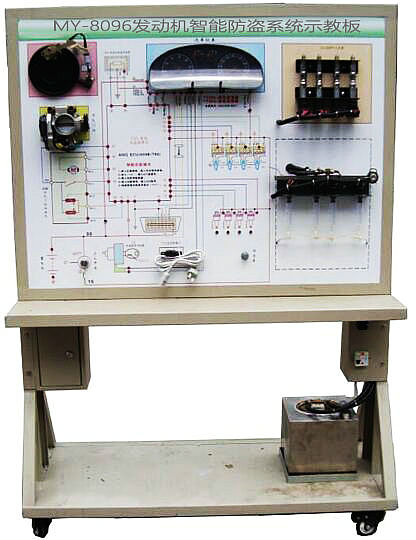

汽车智能防盗系统实验台,汽车智能防盗系统示教板
2022-07-29 14:14
汽车智能防盗系统实验台,汽车智能防盗系统示教板,汽车智能防盗系统实验装置是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用汽车发动机防盗系统实物为基础，充分展示发动机防盗系统的组成结构和工作过程。通过防盗系统示教板的演示，可清楚了解防盗系统的结构与功能，便于学生较快地掌握防盗系统的构造和原理，提高学生对防盗系统的初步认识，使学生了解防盗系统起到更直观更深入的教学目的。适用于学校对汽车充电系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、汽车智能防盗系统实验台,汽车智能防盗系统示教板,汽车智能防盗系统实验装置功能特点：
1、真实可运行的汽车发动机防盗系统，充分展示汽车发动机防盗系统的组成结构。
2、可分别使用合法钥匙和非法钥匙起动设备，摇转曲轴和信号轮，合法钥匙可使发动机电控系统产生喷油器喷油、火花塞点火、油泵工作等，非法钥匙则锁住发动机电控系统，真实演示发动机防盗系统的工作过程。
3、示教板面板采用防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析汽车发动机防盗系统的工作原理。
4、示教板面板上安装有检测端子，可直接在面板上检测汽车发动机防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、防盗控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽车智能防盗系统实验台,汽车智能防盗系统示教板,汽车智能防盗系统实验装置技术规格：
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm
四、汽车智能防盗系统实验台,汽车智能防盗系统示教板,汽车智能防盗系统实验装置基本配置：(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图和工作原理示意图 | 套 | 1 |
| 2 | 点火开关(带识读线圈) | 全新 | 个 | 1 |
| 3 | 带芯片防盗钥匙 | 全新 | 把 | 1 |
| 4 | 发动机控制电脑(ECU) | 全新 | 套 | 1 |
| 5 | 组合仪表 | 全新 | 套 | 1 |
| 6 | 诊断座 | OBDⅡ | 个 | 1 |
| 7 | 无分电器独立点火线圈 | 全新 | 套 | 1 |
| 8 | 火花塞 | 全新 | 个 | 4 |
| 9 | 曲轴位置传感器及信号轮 | 全新 | 套 | 1 |
| 10 | 代替喷油嘴的发光二极管 | 全新 | 套 | 1 |
| 11 | 油泵继电器 | 全新 | 套 | 1 |
| 12 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 13 | 故障模拟与排除装置 | 茂育配套 | 套 | 1 |
