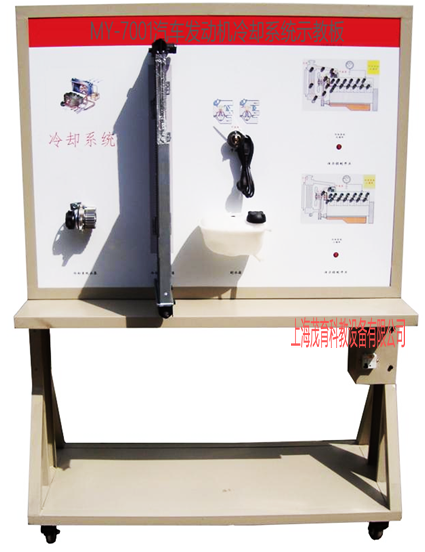

汽车发动机冷却系统示教板,汽车发动机冷却系统实验装置
2022-08-01 09:11
二、汽车发动机冷却系统示教板,汽车发动机冷却系统实验装置,汽车发动机冷却系统实验台功能特点：
1、对冷却各关键部位(如：水泵、节温器等)进行解剖处理，各剖面喷涂不同颜色，全面展示发动机冷却系统的内外结构。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照发动机冷却系统结构原理图和实物，认识和分析发动机冷却系统的工作原理。
3、示教板面板上安装有不同颜色的LED灯，通过LED灯顺序闪烁方式，可动态演示冷却液在大循环、小循环和混合循环中的流向。
示教板面板上安装有检测端子，可直接在面板上检测冷却风扇系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽车发动机冷却系统示教板,汽车发动机冷却系统实验装置,汽车发动机冷却系统实验台技术参数：
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V直流电压；
4、工作温度：-50℃～50℃；
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，
7、移动脚轮：100*60mm
四、汽车发动机冷却系统示教板,汽车发动机冷却系统实验装置,汽车发动机冷却系统实验台基本配置：(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色结构原理图（面板：1200*900*4mm) | 套 | 1 |
| 2 | 点火开关 | 全新 | 个 | 1 |
| 3 | 水泵总成 | 全新 | 台 | 1 |
| 4 | 节温器 | 全新 | 只 | |
| 5 | 冷却电子风扇 | 全新 | 个 | 1 |
| 6 | LED灯动态冷却演示系统 | 全新 | 套 | 1 |
| 7 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm | 台 | 1 |
| 8 | 说明书 | 茂育 | 本 | 1 |
