1.实验台外壳尺寸：123×35×20cm 2.三相保险座 3.三相电源输入指标 4.总开关:实验台电源总开关,带漏电、过载保护 5.试验按钮：试验漏电开关漏电功能 6.电源输入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流电压表：指示输出线电压 9.电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10.接线座5只：A单元三相四线及地线输出 11.电流表W相电流输出指示 12.四插座：A单元三相四线电源输出 13、接线座2只：B单元交流低压电源输出 14.电表(2A)：B单元交流电流指示 15.旋钮：B单元3-24V交流低压选择输出 16.开关：C单元双路直流稳压电源开关 17.旋钮：C单元双路Ⅰ路稳流调节 18.旋钮：C单元双路Ⅱ路稳流调节 19.接线座2只：C单元Ⅰ路直流稳压输出。 20.保险座：C单元双路稳压电源保险 21.电表4只：双路稳压电源电压、电流指示 22.接线座：D单元直流5V稳压输出 23.电表：D单元电流0.5V输出指示 24.开关1：控制各低压交流电、信号源 25.开关2：控制E单元交直流调压电源 26.电表：E单元交流电压输出指示 |
27.接线座4只：E单元交流、直流输出口 28.旋钮：E单元0～240V电压调节 29.插座：G单元220V输出插座 30.旋钮：音频功率放大器音量调节 31.接线座2只：音频信号输入 32.按钮：单次脉使能开关 33.接线座3只：单次脉冲输出口 34.电表：函数发生器正弦波输出电压指示 35.旋钮：正弦波输出三级衰减幅度粗调 36.旋钮：正弦波输出口 37.接线座：正弦波输出口 38.旋钮：矩形波输出幅度调节 39.接线座：三角波输出口 40.旋钮：函数信号发生器频率细调 41.接线座：矩形波输出口 42.旋钮：函数信号发生器五级频率粗调 43.电表：函数发生器输出频率指示 44.实验桌面尺寸：160×70cm 45.智能型多功能交流电路测量电表：能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T，八位液晶显示。 46.储存板：放置元件盒 47.左储存柜：放置储存板（带门锁） 48.抽屉：放置常用工具 49.右储存柜：放置储存板（带门锁） 50.通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验。 |
|
1、电工测量仪表的使用 2、常用元件的识别与检测 3、线性元件与非线性元件的伏安特性 4、电源的外特性 5、电位值、电压值的测定 6、电流表和电压表的扩程 7、基尔霍夫定律的验证 8、验征楞次定律 9、迭加原理与互易定理的验证 10、戴维南定理与诺顿定理的验征 11、电压源与电流源的等效变换 12、受控源特性的研究 13、一阶电路实验 14、二阶电路的过渡过程 15、研究LC元件在直流和交流电路中的特性 16、负载获得最大功率的条件 利用上述32项实验的元器件也可完成下面电路实验 33、最简单的电路 34、电路中各点电位与参考点的选择 35、电阻的串联 36、电阻的并联 37、电阻的混联 38、电阻分压器电路 39、全电路欧姆定律 40、电桥的应用与平衡条件 41、节点电压法 42、回路电压法 43、支路电流法 44、RCL并联电路 45、串联电路 46、变压器结构及工作原理 47、基尔霍夫第一定律 48、基尔霍夫第二定律 49、日光灯电路原理 50、扩大电压表量程 51、扩大电流表量程 52、RC电路的过度过程 53、RL过渡过程 54、电容的串联电路 55、电容的并联电路 |
17、交流电路参数的测量 18、正弦交流电路中RLC元件的特性 19、RL及RC串联电路实验 2O、RLC串联谐振电路 21、日光灯电路的连接及功率因数改善 22、三相负载的星、三角接法 23、三相电路及功率的测量 24、R-C选频网络的研究 25、二端口网络研究 26、单相变压器实验 27、互感电路实验 28、三相异步电动机的使用与起动 29、三相电动机继电接触控制的基本电路 30、三相电动机Y一△起动控制实验 31、三相电动机的顺序控制实验 32、三相电动机能耗制动控制实验 56、电容器的充放电 57、电容器在交直流中的作用 58、条形磁铁在线圈中的运动 59、电容的混联 60、纯电阻、电感、电容电路 61、磁耦合线圈的顺串 62、磁耦合线圈的反串 63、欧姆表的工作原理 64、双联开关二地控制 65、用示波器观察磁滞回线 66、磁路欧姆定律 67、两线圈的互感及同名端 68、互感耦合 69、提高功率因数的方法 70、单相电路功率的测量 71、收录机电源电路 72、滤波电路 73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。 74、三相异步电机闸刀控制正转实验 75、具有过载保护的控制线路 76、按钮控制的正反转控制线路 77、接触器控制星一三角降压起动控制线路 |
|
1·晶体二极管的特性及检测 2·晶体三极管输入输出特性 3·低频小信号电压放大器 4·直接耦合两级放大器 5·RC耦合两级放大器 6·负反馈对放大器性能的影响 7·变压器耦合推挽功率放大器 8·互补对称推挽功率放大器(OTL) 9·单相半波整流 10·单相全波整流 11·单相桥式整流 12·单相桥式整流滤波 13·单结晶体管特性 14·单结晶体管触发电路 15·晶闸管简单测试及可控整流电路 16·场效应管测试 17·串联型稳压电压 18·差动放大电路的研究 19·集成运放参数的测试 20·集成运放减法电路 21·集成运放加法电路 22·集成运放积分电路 |
23·集成运放微分电路 24·集成运放文氏正弦波振荡器 25·电容三点式振荡器 26·电感三点式振荡器 27·集成稳压电路 28·无稳态电路（多谐振荡器） 29·施密特触发器 3 0·集成与门逻辑功能测试 31·集成非门电路逻辑功能测试 32·集成或门电路逻辑功能测试 33·集成与非门逻揖功能测试 34·CMOS门电路的测试 35·基本RS触发器 36·JK触发器 37·D触发器 38·555时基电路的应用（方波发生器) 39·二一十进制计数器 40·二一十进制8421译码器 41·加法器 42·减法器 43·用集成与非门构成单稳态触发器 44·组合逻辑电路 |
|
1、低压验电表的使用。 2、灭火器的操作方法。 3、口对口人工呼吸法和胸外心脏压挤法观察。 4、常用工具的使用与识别。 5、常用导线的连接和绝缘的恢复。 6、电烙铁的拆装与焊接技能训练。 7、电工识图训练。 8、配电板安装。 9、室内配线。 10、室内照明线路安装。 11、电流表、电压表的安装。 12、万用表转换开关的使用和读数。 13、交流电压的测量。 14、直流电压、直流电流的测量。 15、电阻的测量。 16、兆欧表、钳形电流表接地电阻测定仪的使用。 17、常用开关类电器拆装。 18、交流接触器的拆卸与组装。 19、热继电器与时间继电器的拆卸和组装。 20、常用启动器的结构观察及检测。 21、小型变压器的制作。 |
22、小型变压器故障检查与排除。 23、三相鼠笼式电动机的拆装与测试。 24、三相鼠笼式电动机运行巡视。 25、三相鼠笼式异步电动机的定期检修。 26、三相鼠笼式异步电动机故障分析。 27、定子绕组局部故障的排除。 28、单相电容式电动机绕组的拆换。 29、单相电容式电动机故障与排除。 30、手动正转控制线路的安装与检修训练。 31、接触器点动正转控制 32、具有自锁的正转控制。 33、具有过载保护的正转控制。 34、接触器联锁的正反转控制。 35、按钮联锁的正反转控制线路。 36、按钮、接触器复合联锁的控制线路。 37、接触器控制Y－△降压控制。 38、X62－W型铣床主轴与进给电机的联锁控制。 39、时间继电器控制Y－△降压起动控制。 40、C620－1型车床控制线路的模拟安装。 41、直流电动机的拆装训练（教师演示）。 42、直流电动机的检修训练（老师演示）。 |
|
1.常用仪器仪表的使用； 2.常用电子元器件的识别与检测； 3.电烙铁拆装与电子锡焊技能训练； 4.印刷线路板的制作； 5.三端集成稳压直流电源的制作； 6.串联型直流稳压电源的制作； 7.低频信号电压放大器的装配与测试； 8.具有负反馈信号放大器电路的制作与测试； 9.文式桥振荡器的焊接与调试； 10.电池电压监视电路的制作与测试； 11.电子催眠器电路的制作； 12.模拟“知了”电子电路的制作实训； 13.实用声控、光控节电照明灯的制作与实训； |
14.语音报警喇叭的制作与实训； 15.逻辑测试器的制作与测试； 16.正负脉冲信号的制作与测试； 17.智力竞赛抢答器的制作； 18.水位报警器电路的制作； 19.迷你闪光彩灯的制作； 20.光控音乐门铃； 21.实用模拟自然风控制器的制作； 22.台灯调光电路； 23.实用CMOS触摸锁钥电路； 24.自动充电器的制作； 25.半导体收音机的组装与调试。 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 1/2W |
| 电 阻 | 1Ω | 1 | 1/2W |
| 电 阻 | 5.1Ω | 2 | 1/2W |
| 电 阻 | 51Ω | 1 | 1/2W |
| 电 阻 | 100Ω | 3 | 1/4W |
| 电 阻 | 150Ω | 1 | 1/4W |
| 电 阻 | 200Ω | 1 | 1/4W |
| 电 阻 | 300Ω | 2 | 1/4W |
| 电 阻 | 330Ω | 2 | 1/4W |
| 电 阻 | 430Ω | 1 | 1/4W |
| 电 阻 | 470Ω | 1 | 1/4W |
| 电 阻 | 510Ω | 2 | 1/4W |
| 电 阻 | 680Ω | 2 | 1/4W |
| 电 阻 | 820Ω | 2 | 1/4W |
| 电 阻 | 1K | 3 | 1/4W |
| 电 阻 | 1.5K | 1 | 1/4W |
| 电 阻 | 2K | 2 | 1/4W |
| 电 阻 | 2.4K | 2 | 1/4W |
| 电 阻 | 2.7K | 1 | 1/4W |
| 电 阻 | 3.3K | 3 | 1/4W |
| 电 阻 | 3.9K | 1 | 1/4W |
| 电 阻 | 4.7K | 1 | 1/4W |
| 电 阻 | 5.1K | 1 | 1/4W |
| 电 阻 | 6.8K | 2 | 1/4W |
| 电 阻 | 10K | 4 | 1/4W |
| 电 阻 | 13K | 1 | 1/4W |
| 电 阻 | 20K | 2 | 1/4W |
| 电 阻 | 39K | 2 | 1/4W |
| 电 阻 | 51K | 1 | 1/4W |
| 电 阻 | 100K | 2 | 1/4W |
| 电 阻 | 200K | 1 | 1/4W |
| 电 阻 | 1M | 1 | 1/4W |
| 电 阻 | 10M | 1 | 1/4W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 22K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电解电容 | 1UF | 1 | 16V |
| 电解电容 | 10UF | 3 | 16V |
| 电解电容 | 47UF | 3 | 16V |
| 电解电容 | 220UF | 1 | 35V |
| 电解电容 | 470UF | 1 | 35V |
| 瓷片电容 | 300P | 1 | 63V |
| 瓷片电容 | 1000P | 2 | 63V |
| 瓷片电容 | 0.01UF | 3 | 63V |
| 瓷片电容 | 0.1UF | 1 | 63V |
| 瓷片电容 | 0.47UF | 1 | 63V |
| 瓷片电容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 电感(镇流器) | 8W | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发光二极管 | 2 | ||
| 稳压二极管 | 2CW54 | 1 | |
| 稳压二极管 | 2CW76 | 1 | |
| 晶 振 | 10M | 1 | |
| 场效应管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 2 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 1 | |
| 三 极 管 | 3AX31 | 2 | |
| 三 极 管 | 3DA1 | 1 | |
| 三端稳压 | 7805 | 1 | |
| 指示灯(信号灯) | 6V 0.1A | 1 | |
| 开 关 | 4 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继电器 | 6V | 1 | |
| 音乐集成 | 4V | 1 | |
| 电平开关和逻辑电平指示 | 1 | ||
| 灯 泡 | 220V/15W | 12 | 自 备 |
| 灯 座 | 12 | ||
| 条形磁铁 | 1 | ||
| 原副线圈 | 1 | ||
| 直流电表 | 5MA | 1 | |
| 直流电表 | 10MA | 1 | |
| 直流电表 | 50MA | 3 | |
| 直流电表 | 200MA | 1 | |
| 直流电表 | 1V | 1 | |
| 直流电表 | 15V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 交流电表 | 500MA | 3 | |
| 日光灯管 | 8W | 1 | |
| 日光灯座 | 2 | ||
| 起 动 器 | 1 | ||
| 集 成 座 | 14脚 | 2 | |
| 集 成 座 | 16脚 | 1 | |
| 集成运放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| 译 码 器 | 74LS42 | 1 | |
| TTL触发器 | 74LS74 | 1 | |
| 七段译码器 | 74LS247 | 1 | |
| 全 加 器 | 74LS283 | 1 | |
| CMOS或非门 | CD4002 | 1 | |
| 共阳数码器 | 546R | 1 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 10Ω | 1 | 1/4W |
| 电 阻 | 68Ω | 1 | 1/4W |
| 电 阻 | 100Ω | 1 | 1/4W |
| 电 阻 | 470Ω | 1 | 1/4W |
| 电 阻 | 680Ω | 1 | 1/4W |
| 电 阻 | 6.8K | 1 | 1/4W |
| 电 阻 | 10K | 1 | 1/4W |
| 电 阻 | 20K | 1 | 1/4W |
| 电 阻 | 51K | 1 | 1/4W |
| 电 阻 | 68K | 1 | 1/4W |
| 电 阻 | 300K | 1 | 1/4W |
| 电 笔 | 1 | ||
| 电 度 表 | 1 | ||
| 兆 欧 表 | 1 | ||
| 钳形电流表 | MG28/36 | 1 | |
| 交流电流表 | 85L17 | 3 | 5A |
| 交流电压表 | 85L17 | 1 | 450V |
| 保 险 盒 | 3 | ||
| 配 电 板 | 2 | ||
| 拉线开关 | 2 | ||
| 圆 插 座 | 2 | ||
| 平 灯 头 | 250V/5A | 2 | |
| 日光灯组件 | 15W | 1 | |
| 换相开关 | 1 | ||
| 变压器组件 | 8W | 1 | |
| 单相电动机 | 1 | ||
| 接 线 盒 | 1 | ||
| 鼓形绝缘子 | 8 | ||
| 单相闸刀 | HK2-15/2 | 1 | |
| 木 台 | 5 | ||
| 挂 线 盒 | 1 | ||
| 熔 断 丝 | 若干 | ||
| 松香、焊锡丝 | 若干 | ||
| 塑料线卡 | 若干 | ||
| 螺丝、黑胶布、套管 | 若干 | ||

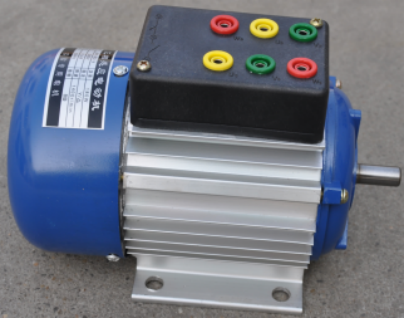

| 三相电动机 | Y/Δ380V 180W | 2 | |
| 交流接触器 | CJT1-10 380V | 4 | |
| 组合开关 | 1 | ||
| 螺旋式熔断器 | 380V 15A | 6 | |
| 四孔接线板 | 6 | 工具 | |
| 铁壳按钮 | 2H | 2 | |
| 热继电器 | 2 | ||
| 时间继电器 | 1 | ||
| 三相闸刀 | 1 | ||
| 变 压 器 | 50W | 1 | |
| 单刀开关 | 1 | ||
| 信 号灯 | 6.3V | 1 | |
| 活动扳手 | 1 | ||
| 剥 线 钳 | 1 | ||
| 钢 丝 钳 | 1 | ||
| 尖 嘴 钳 | 1 | ||
| 电 工 刀 | 1 | ||
| 锉 刀 | 1 | ||
| 剪 刀 | 1 | ||
| 鎯 头 | 1 | ||
| 钢锯架 | 1 | ||
| 电烙铁及烙铁架 | 2 | ||
| 吸锡器 | 1 | ||
| 镊 子 | 1 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 1W |
| 电 阻 | 1Ω | 1 | 1W |
| 电 阻 | 36Ω | 1 | 1W |
| 电 阻 | 220Ω | 1 | 1/2W |
| 电 阻 | 470Ω | 1 | 1/2W |
| 电 阻 | 750Ω | 1 | 1/2W |
| 电 阻 | 1K | 1 | 1/2W |
| 电 阻 | 1.2K | 1 | 1/2W |
| 电 阻 | 1.8K | 1 | 1/2W |
| 电 阻 | 2K | 1 | 1/2W |
| 电 阻 | 2.7K | 1 | 1/2W |
| 电 阻 | 3K | 1 | 1/2W |
| 电 阻 | 5.6K | 1 | 1/2W |
| 电 阻 | 6.8K | 1 | 1/2W |
| 电 阻 | 8.2K | 1 | 1/2W |
| 电 阻 | 24K | 1 | 1/2W |
| 电 阻 | 47K | 1 | 1/2W |
| 电 阻 | 39K | 1 | 1/2W |
| 电 阻 | 100K | 1 | 1/2W |
| 电 阻 | 150K | 1 | 1/2W |
| 瓷片电容 | 0.01UF | 1 | 63V |
| 电解电容 | 220UF | 1 | 63V |
| 二 极 管 | 2AP9 | 1 | |
| 三 极 管 | 9013 | 2 | |
| 三 极 管 | 9012 | 6 | |
| 印刷线路板制作配件：敷铜板、毛笔、铅笔、复写纸、油漆 | 各1 | ||
| 三端集成稳压直流电源的制作组件 | 1套 | ||
| 串联型直流稳压电源的制作组件 | 1套 | ||
| 低频信号电压放大器的装配与测试组件 | 1套 | ||
| 具有负反馈信号放大器电路的制作与调试组件 | 1套 | ||
| 文氏桥振荡器的焊接与调试组件 | 1套 | ||
| 电池电压监视电路的制作与调试组件 | 1套 | ||
| 模拟“知了”电子电路的制作与实训组件 | 1套 | ||
| 实用声控、光控节电照明灯的制作与实训组件 | 1套 | ||
| 语音报警喇叭的制作与实训组件 | 1套 | ||
| 逻辑测试器的制作和测试组件 | 1套 | ||
| 正负脉冲信号发生器的制作与测试组件 | 1套 | ||
| 水位报警器电路的制作与测试组件 | 1套 | ||
| 迷你闪光彩灯的制作与测试组件 | 1套 | ||
| 光控音乐门铃的制作与测试组件 | 1套 | ||
| 实用自然风控制器的制作与测试组件 | 1套 | ||
| 台灯调光电路组件 | 1套 | ||
| Cmos触摸锁钥电路组件 | 1套 | ||
| 自动充电器的制作组件 | 1套 | ||
| 电子催眠电路的制作组件 | 1套 | ||
| 半导体收音机的组装与调试组件 | 1套 | ||
| 灯座（250V/5A、装底座） | 1只 | ||
| 蜂鸣器（6V、装底座） | 1只 | ||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 螺 丝 刀 | － ＋ | 4 | |
| 导 线 | 若干 | ||
| 实 验 台 | 1 | ||
| 实 验 桌 | 1 | ||
| 防 腐 皮 | 1 | ||
| 凳 子 | 2 |
