MY-13B 通用电子实训台

MY-13B 通用电子实训台-是根据职业学校、技工学校、中等专业学校的电子技术基础训练有关教学大纲的要求而设计的，具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
一、产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、实验台主要技术指标：
1、输入工作电源：单相三线.
2、输出电源及信号
A单元：单机相三线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。
电压稳定度：<10^-2负载稳定度：<10^-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
★4、函数信号发生器：输出正弦波、矩形波、三角波
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
7）单次脉冲源：没按下一次按钮产生正负脉冲各一组5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
5、绝缘电阻：>5MΩ
6、漏电保护：漏电动作电流≤30mA
三、结构与配备
1、实验桌：铝木结构（可选铁质双层亚光喷塑结构：），桌子中间是抽屉，放置常用工具，桌子下部左右是元件储存柜，放置实验元器件。1台学生实验桌，一台两座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。

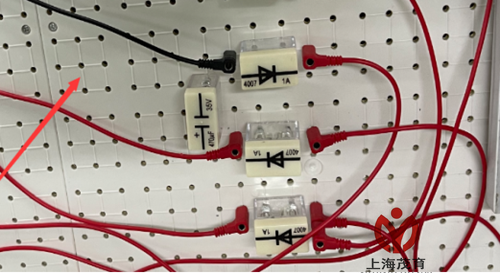

实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面钧布九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电元件必须以独立封装的透明元件盒为单一模块，元件盒插脚要求采用灯笼式插头而非采用香蕉插头（香蕉插头铜片易脱落且易变形而导致接触不良），元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
★要求实训桌正面装配与桌面自成一体的保护挡板，要求挡板由内部模具成型的高强度铝合金和注塑成型的PVC外套组成，要求挡板具有防实验用品滑落、防尘、耐腐蚀特性，确保实验安全与设备保护。挡板拆卸、安装方便，便于日常维护与清洁。
透明元件模块及插脚：

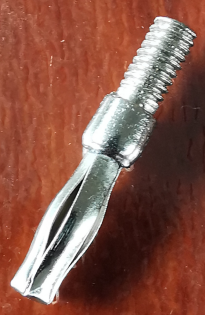

灯笼式插头香蕉插头
元件盒插脚要求采用灯笼式插头而非采用香蕉插头（香蕉插头铜片易脱落且易变形，接触不良），元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
2、实验台配1台，铁质双层亚光喷塑结构，后开门，便于维护。
四、实验项目：

1．晶体二极管的特性及检测
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路

23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路

友情提示：
1、设备验收：各采购单位收货时请检查通用电子实训台的货品外观，核实通用电子实训台的数量及配件，拒收处于受损状态的通用电子实训台；
2、设备质保：茂育将为各采购单位提供通用电子实训台使用说明书和质保期，在质保范围内提供对通用电子实训台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的通用电子实训台选型错误或通用电子实训台购买数量错误，造成通用电子实训台的退换货要求，将不被接受；
4、设备货期：对通用电子实训台的发货期为参考值，如您需要了解通用电子实训台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对通用电子实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关通用电子实训台的技术咨询；
