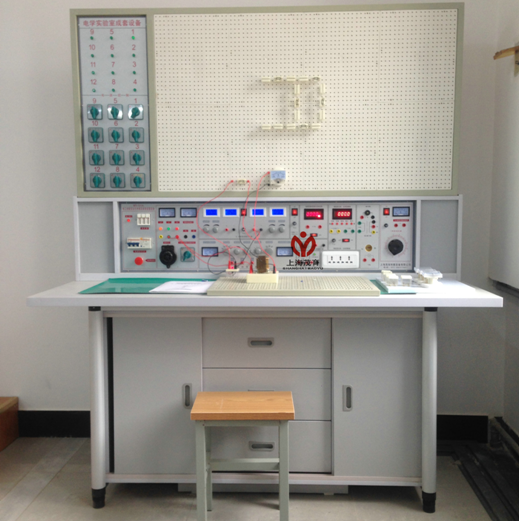

1.实验台外壳尺寸：123×35×20cm 2.三相保险座 3.三相电源输入指标 4.总开关:实验台电源总开关,带漏电、过载保护 5.试验按钮：试验漏电开关漏电功能 6.电源输入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流电压表：指示输出线电压 9.电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10.接线座5只：A单元三相四线及地线输出 11.电流表W相电流输出指示 12.四插座：A单元三相四线电源输出 13、接线座2只：B单元交流低压电源输出 14.电表(2A)：B单元交流电流指示 15.旋钮：B单元3-24V交流低压选择输出 16.开关：C单元双路直流稳压电源开关 17.旋钮：C单元双路Ⅰ路稳流调节 18.旋钮：C单元双路Ⅱ路稳流调节 19.接线座2只：C单元Ⅰ路直流稳压输出。 20.保险座：C单元双路稳压电源保险 21.电表4只：双路稳压电源电压、电流指示 22.接线座：D单元直流5V稳压输出 23.电表：D单元电流0.5V输出指示 24.开关1：控制各低压交流电、信号源 25.开关2：控制E单元交直流调压电源 26.电表：E单元交流电压输出指示 |
27.接线座4只：E单元交流、直流输出口 28.旋钮：E单元0～240V电压调节 29.插座：G单元220V输出插座 30.旋钮：音频功率放大器音量调节 31.接线座2只：音频信号输入 32.按钮：单次脉使能开关 33.接线座3只：单次脉冲输出口 34.电表：函数发生器正弦波输出电压指示 35.旋钮：正弦波输出三级衰减幅度粗调 36.旋钮：正弦波输出口 37.接线座：正弦波输出口 38.旋钮：矩形波输出幅度调节 39.接线座：三角波输出口 40.旋钮：函数信号发生器频率细调 41.接线座：矩形波输出口 42.旋钮：函数信号发生器五级频率粗调 43.电表：函数发生器输出频率指示 44.实验桌面尺寸：160×70cm 45.智能型多功能交流电路测量电表：能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T，八位液晶显示。 46.储存板：放置元件盒 47.左储存柜：放置储存板（带门锁） 48.抽屉：放置常用工具 49.右储存柜：放置储存板（带门锁） 50.通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验。 |
|
1、电工测量仪表的使用 2、常用元件的识别与检测 3、线性元件与非线性元件的伏安特性 4、电源的外特性 5、电位值、电压值的测定 6、电流表和电压表的扩程 7、基尔霍夫定律的验证 8、验征楞次定律 9、迭加原理与互易定理的验证 10、戴维南定理与诺顿定理的验征 11、电压源与电流源的等效变换 12、受控源特性的研究 13、一阶电路实验 14、二阶电路的过渡过程 15、研究LC元件在直流和交流电路中的特性 16、负载获得最大功率的条件 |
17、交流电路参数的测量 18、正弦交流电路中RLC元件的特性 19、RL及RC串联电路实验 2O、RLC串联谐振电路 21、日光灯电路的连接及功率因数改善 22、三相负载的星、三角接法 23、三相电路及功率的测量 24、R-C选频网络的研究 25、二端口网络研究 26、单相变压器实验 27、互感电路实验 28、三相异步电动机的使用与起动 29、三相电动机继电接触控制的基本电路 30、三相电动机Y一△起动控制实验 31、三相电动机的顺序控制实验 32、三相电动机能耗制动控制实验 |
|
1、低压验电表的使用。 2、灭火器的操作方法。 3、口对口人工呼吸法和胸外心脏压挤法观察。 4、常用工具的使用与识别。 5、常用导线的连接和绝缘的恢复。 6、电烙铁的拆装与焊接技能训练。 7、电工识图训练。 8、配电板安装。 9、室内配线。 10、室内照明线路安装。 11、电流表、电压表的安装。 12、万用表转换开关的使用和读数。 13、交流电压的测量。 14、直流电压、直流电流的测量。 15、电阻的测量。 16、兆欧表、钳形电流表接地电阻测定仪的使用。 17、常用开关类电器拆装。 18、交流接触器的拆卸与组装。 19、热继电器与时间继电器的拆卸和组装。 20、常用启动器的结构观察及检测。 21、小型变压器的制作。 |
22、小型变压器故障检查与排除。 23、三相鼠笼式电动机的拆装与测试。 24、三相鼠笼式电动机运行巡视。 25、三相鼠笼式异步电动机的定期检修。 26、三相鼠笼式异步电动机故障分析。 27、定子绕组局部故障的排除。 28、单相电容式电动机绕组的拆换。 29、单相电容式电动机故障与排除。 30、手动正转控制线路的安装与检修训练。 31、接触器点动正转控制 32、具有自锁的正转控制。 33、具有过载保护的正转控制。 34、接触器联锁的正反转控制。 35、按钮联锁的正反转控制线路。 36、按钮、接触器复合联锁的控制线路。 37、接触器控制Y－△降压控制。 38、X62－W型铣床主轴与进给电机的联锁控制。 39、时间继电器控制Y－△降压起动控制。 40、C620－1型车床控制线路的模拟安装。 41、直流电动机的拆装训练（教师演示）。 42、直流电动机的检修训练（老师演示）。 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 1/2W |
| 电 阻 | 5.1Ω | 1 | 1/2W |
| 电 阻 | 10Ω | 1 | 1/2W |
| 电 阻 | 68Ω | 1 | 1/2W |
| 电 阻 | 100Ω | 2 | 1/2W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 1 | 1/8W |
| 电 阻 | 330Ω | 2 | 1/8W |
| 电 阻 | 430Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 1 | 1/8W |
| 电 阻 | 680Ω | 2 | 1/8W |
| 电 阻 | 820Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 6.8K | 1 | 1/8W |
| 电 阻 | 10K | 1 | 1/8W |
| 电 阻 | 13K | 1 | 1/8W |
| 电 阻 | 20K | 1 | 1/8W |
| 电 阻 | 39K | 2 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 1 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 1 | 1/2W |
| 电解电容 | 47UF | 2 | 16V |
| 电解电容 | 220UF | 1 | 35V |
| 电解电容 | 470UF | 1 | 35V |
| 瓷片电容 | 0.01UF | 1 | 63V |
| 瓷片电容 | 0.1UF | 1 | 63V |
| 瓷片电容 | 2UF | 1 | 250V |
| 三 极 管 | 3DG6 | 2 | |
| 二 极 管 | 4007 | 2 | |
| 二 极 管 | 2AP9 | 1 | |
| 指示灯（信号灯） | 6V 0.1A | 1 | |
| 开 关 | 4 | ||
| 变 压 器 | 220V/6V.6V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电感（镇流器） | 8W | 1 | |
| 日光灯管 | 8W | 1 | |
| 日光灯座 | 2 | ||
| 起 动 器 | 1 | ||
| 灯 泡 | 220V/15W | 12 | 自备 |
| 灯 座 | 12 | ||
| 条形磁铁 | 1 | ||
| 原副线圈 | 1 | ||
| 集成运放 | UA741 | 2 | |
| 集 成 座 | 14脚 | 1 | |
| 直流电表 | 5MA | 1 | |
| 直流电表 | 50MA | 3 | |
| 直流电表 | ±100UA | 1 | |
| 直流电表 | 15V | 1 | |
| 交流电表 | 500MA | 3 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 笔 | 1 | ||
| 电 度 表 | 1 | ||
| 兆 欧 表 | 1 | ||
| 钳形电流表 | MG28/36 | 1 | |
| 交流电流表 | 85L17 | 3 | 5A |
| 交流电压表 | 85L17 | 1 | 450V |
| 保 险 盒 | 3 | ||
| 配 电 板 | 2 | ||
| 拉线开关 | 2 | ||
| 圆 插 座 | 2 | ||
| 平 灯 头 | 250V/5A | 2 | |
| 日光灯组件 | 15W | 1 | |
| 换相开关 | 1 | ||
| 变压器组件 | 8W | 1 | |
| 单相电动机 | 1 | ||
| 接 线 盒 | 1 | ||
| 鼓形绝缘子 | 8 | ||
| 单相闸刀 | HK2-15/2 | 1 | |
| 木 台 | 5 | ||
| 挂 线 盒 | 1 | ||
| 熔 断 丝 | 若干 | ||
| 松香、焊锡丝 | 若干 | ||
| 塑料线卡 | 若干 | ||
| 螺丝、黑胶布、套管 | 若干 |
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 三相电动机 | Y/Δ380V 180W | 2 | |
| 交流接触器 | CJT1-10 380V | 4 | |
| 组合开关 | 1 | ||
| 螺旋式熔断器 | 380V 15A | 6 | |
| 四孔接线板 | 6 | 工具 | |
| 铁壳按钮 | 2H | 2 | |
| 热继电器 | 2 | ||
| 时间继电器 | 1 | ||
| 三相闸刀 | 1 | ||
| 变 压 器 | 50W | 1 | |
| 单刀开关 | 1 | ||
| 信 号灯 | 6.3V | 1 | |
| 活动扳手 | 1 | ||
| 剥 线 钳 | 1 | ||
| 钢 丝 钳 | 1 | ||
| 尖 嘴 钳 | 1 | ||
| 电 工 刀 | 1 | ||
| 锉 刀 | 1 | ||
| 剪 刀 | 1 | ||
| 鎯 头 | 1 | ||
| 钢锯架 | 1 | ||
| 镊 子 | 1 | ||
| 电烙铁及烙铁架 | 2 | ||
| 万 用 表 | MF47 | 1 | |
| 螺 丝 刀 | － ＋ | 4 | |
| 导 线 | 若干 | ||
| 实 验 台 | 1 | ||
| 实 验 桌 | 1 | ||
| 防 腐 皮 | 1 | ||
| 凳 子 | 2 |
