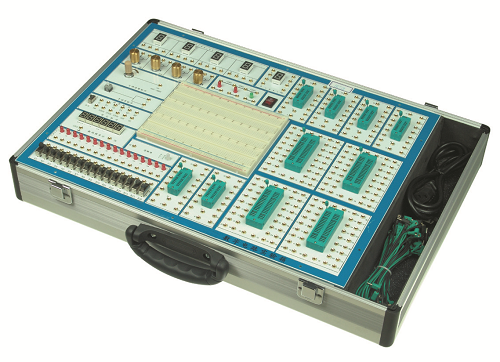

MY-226C数字电路实验箱


MY-226C数字电路实验箱主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。该实验箱使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。
二、系统组成:
(1)电源 :交流输入:220V±10% ,50HZ
    直流输出:±12V/0.2A 、 5V/2A
(2)手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
(3)连续脉冲,输出均为TTL电平:
    固定频率脉冲源7路:1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
(4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)
(5)逻辑电平的输入与显示:
    A、十六位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。
    B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
(6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;
(7)时序发生器及启停控制电路。
(8)台湾产面包板二块(1600孔)
(9)20芯锁紧插座2只,40芯锁紧插座2只,16芯锁紧插座4只。
(10)各阻值电位器2只。

三、数字电路实验箱推荐实验项目:
 1.TTL集成逻辑门的参数测试与使用
 2.CMOS集成逻辑门的测试
 3.门电路的逻辑功能实验
 4.常用组合逻辑功能器件的测试
 5.数据选择器及其应用
 6.血型关系检测电路和表决电路
 7.RS触发器的功能与测试
 8.JK触发器逻辑功能及主要参数测试
 9.移位寄存器的功能测试
 10.十进制计数器(CMOS)
 11.异步计数器
 12.同步计数器
 13.计数、译码、显示电路实验
 14.555集成定时器及应用
 15.序列检测器
 16.数-模转换器
 17.追随比较型A/D转换电路
 18.人工控制交通灯控制器
 19.汽车尾灯控制电路
 20.数字钟电路的设计
 21. 时序电路测试及研究
 22. 波形产生及单稳态触发器
 23. A/D 转换电路
 24. D/A转换电路
