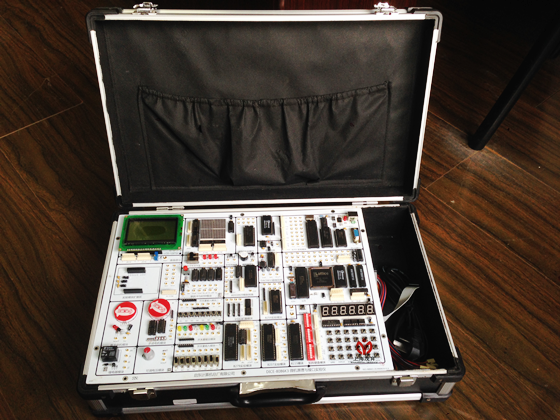

MY-8086微机原理实验系统实验箱

微机原理实验系统实验箱资源完全开放,丰富的板载资源、超强的扩展性,8086k3实验平台采用INTEL8088(兼容8086)系统,所有系统资源,8位数据线,16位地址线,读写等控制信号全部引出对用户开放。实验箱板载了丰富的模块资源,详见模块资源列表。在此基础上还提供了“实验模块扩展”接口,并提供丰富的传感器模块包,使得单一传感器实验平台和微机接口实验平台摆脱了分离教学的局限性,实现了当今传感器与微机接口等相关技术的完美结合,使得我们设计的微机接口系统与实际应用更加贴切,更加智能。
标配高速易用USB通讯接口,可在线仿真和调试程序:
标配USB 通讯接口,即插即用,台式电脑、无串口的笔记本均适用, 支持WIN98,WINME,WIN2K,WINXP,WIN7等操作系统。也可方便切换为RS232串行通讯接口。通过上位软件联机可实现在线仿真、调试和开发程序。
无需电脑,方便、快捷的演示模式:
系统配有管理监控,在无PC机连接状态下,系统自动切换到脱机管理状态,用户可通过实验箱右下角4*6键盘轻松调用EPROM中的实验程序完成实验,可脱机运行实验。方便老师在教学初期进行实验的验证和演示,同时增强学生学习的兴趣和欲望。
阶梯化难度设计,详尽的实验指导:
实验案例的难度阶梯化设计,从简单到复杂。让新手真正在不知不觉中从入门到完全掌握各种复杂系统和程序的设计。使学生以后能够更好地过渡到社会,无缝衔接,成为企业可用,有用,好用的人才!

MY-8086 微机原理实验系统
(一)系统组成:
实验箱模块资源及附件列表(标配)
1. 用户CPU(Intel 8088),可在线仿真 2. USB通讯接口
3. 数据、地址线,读写信号等控制线,及译码地址区 4. 译码、锁存单元
5. (由CPLD芯片1032设计)
6. 扩展ROM(64K)、扩展RAM(64K) 7. 扩展模块区(可扩展传感器等新型模块)
8. RS232串行通讯口 9. 8251实验模块
10. 8253实验模块 11. 8279实验模块
12. 8237实验模块 13. 8259实验模块
14. 8255实验模块 15. 8155实验模块
16. 4*6矩阵键盘模块 17. 6位动态数码管实验模块
18. 8位LED发光二极管输出模块 19. 8位开关量输入模块(拨码开关)
20. 8位开关量输入模块(按钮开关) 21. 16*16点阵实验模块
22. 128*64液晶显示模块 23. 直流电源模块(提供+5V、+12V、-12V)
24. I/O口扩展模块(74LS244、74LS273) 25. 蜂鸣器模块
26. 射极跟随器实验模块 27. 单脉冲与固定时钟模块
28. 并行A/D转换模块(ADC0809) 29. 并行D/A转换模块(DAC0832)
30. 可调电压模块 31. 音频功放模块(LM386)
32. 继电器模块 33. 直流电机模块(带霍尔传感器)
34. 四相步进电机模块(带驱动电路) 35. 标配光盘一张(内含源代码、工具软件、电子版实验指导书等资料)
36. 标配220V电源线一根 37. 标配实验连接线、八芯彩色连接线若干
(二)软件、程序和文档列表:
工具软件
1 dice8088.exe 上位机通讯软件
2 FT232RL驱动程序
for_win2000_xp_2003_visa
usb驱动程序
3 串口调试助手V2.2.exe 串口调试助手
4 ZIMO221.EXE 取模软件
6 Zip解压缩.exe 解压缩软件
7 AdbeRdr708_zh_CN.exe PDF阅读软件
程序
1 ASM汇编语言代码 dice8088.exe 软件调试通过
2 C语言部分(数码管显示程序例程) dice8088.exe软件调试通过
文档
1 8086K3用户手册 实验模块介绍,原理,连线
2 相关器件PDF文档资料 其它相关PDF文档资料
(三)电气性能与尺寸重量:
电气性能与尺寸重量
1 输入电源:AC  220V±10%  50HZ
2 输出电源:DC  +5V/3A、+12V/0.5A、-12V/0.5A
3 工作环境:温度-10~+40摄氏度  相对湿度<85%(25摄氏度) 海拔<4000m
4 装置容量:<0.5 KVA
5 重      量:约5 KG
6 外形尺寸:520*330*140mm
7 安全保护:具有短路保护、自恢复功能,安全符合国家标准
8 箱体材料:采用轻便铝合金框架木箱作为实验仪机箱,美观大方,结实耐用。
(四)实验项目
软件实验(标配)
1. 二进制多位加法实验 2. 二进制转换为BCD码实验
3. BCD码转换为二进制码 4. 十进制数的BCD码相减运算
5. 内存清零实验 6. 数码显示实验
7. 求最大数和最小数 8. 数据块传送实验
9. 分支程序设计
硬件实验(标配)
10. ADC0809转换实验 11. DAC0832转换实验(一)
12. DAC0832转换实验(二) 13. 8255A并行口实验(一)
14. 8255A并行口实验(二) 15. 8253定时器/计数器实验
16. 8259单级中断控制器实验 17. RS232串行口发送实验(双机通讯)
18. RS232串行口接收实验(双机通讯) 19. 小直流电机调速实验
20. 步进电机控制实验 21. 继电器控制实验
22. 存贮器读写实验 23. 电子琴实验(带音频功放模块)
24. 简单I/O口扩展实验 25. 8251可编程通讯接口和PC机通讯
26. 16*16 LED点阵显示实验 27. 128*64 LCD液晶显示实验
28. 8237 DMA传送实验 29. 8279 键盘显示实验
30. 8155模块实验 31. 射极跟随器实验
32. LED数码管显示实验 33. PWM脉冲宽度调制实验
(五)装箱清单(标配)
序号 名称 数量
1 8086K3实验箱 1台
2 保修单 1份
3 标准串口通信线 1支
4 USB通讯线 1根
5 双头线(细线)
红色4根、黑色4根
其它颜色线17根
57
共25根
6 220V 电源线 1根
7 数据线(8芯) 5根
8 光盘 1张


友情提示:
1、设备验收:各采购单位收货时请检查微机原理实验系统实验箱的货品外观,核实的微机原理实验系统实验箱及配件,拒收处于受损状态的微机原理实验系统实验箱;
2、设备质保:茂育将为各采购单位提供微机原理实验系统实验箱说明书,在质保范围内提供对微机原理实验系统实验箱的免费维修,超出条件承诺时提供对微机原理实验系统实验箱的有偿维修;
3、设备退换货:各采购单位单方面原因导致微机原理实验系统实验箱的选型错误或购微机原理实验系统实验箱数量错误,造成微机原理实验系统实验箱的退换货要求,将不被接受;
4、设备货期:对微机原理实验系统实验箱的发货期为参考值,如您需要了解微机原理实验系统实验箱的精确货期,请与上海茂育公司的销售人员联系;
5、如各采购单位对微机原理实验系统实验箱有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关微机原理实验系统实验箱的技术咨询。
